W domowej instalacji kolory kabli elektrycznych nie są ozdobą, tylko skrótem do informacji o funkcji żyły. Najważniejsze jest rozróżnienie między fazą, przewodem neutralnym i ochronnym, bo od tego zależy bezpieczeństwo przy podłączeniu gniazda, lampy czy urządzenia o większym poborze mocy. Poniżej rozkładam temat na prosty standard stosowany w Polsce, typowe układy w mieszkaniu i pułapki, które pojawiają się w starszych instalacjach.
Najważniejsze oznaczenia, które trzeba rozpoznać od razu
- Brązowy, czarny lub szary to zwykle przewód fazowy L, czyli ten, na którym pojawia się napięcie robocze.
- Niebieski oznacza przewód neutralny N i w nowym okablowaniu powinien być używany tylko do tej funkcji.
- Żółto-zielony to przewód ochronny PE, zarezerwowany dla ochrony przeciwporażeniowej.
- W układach trójfazowych fazy przyjmują najczęściej barwy brązową, czarną i szarą.
- W starszych mieszkaniach sam kolor nie wystarcza do identyfikacji, więc przed pracą trzeba potwierdzić funkcję przewodu miernikiem.
Jak czytać barwy żył w nowej instalacji domowej
W nowym okablowaniu standard jest prosty: barwa ma od razu podpowiadać funkcję żyły. Ja patrzę na to tak, że niebieski i żółto-zielony są kolorami zarezerwowanymi, a pozostałe barwy oznaczają zwykle przewody robocze, najczęściej fazowe. To wygodne, ale tylko wtedy, gdy instalacja została wykonana zgodnie ze sztuką i nikt później nie przerabiał jej „na oko”.

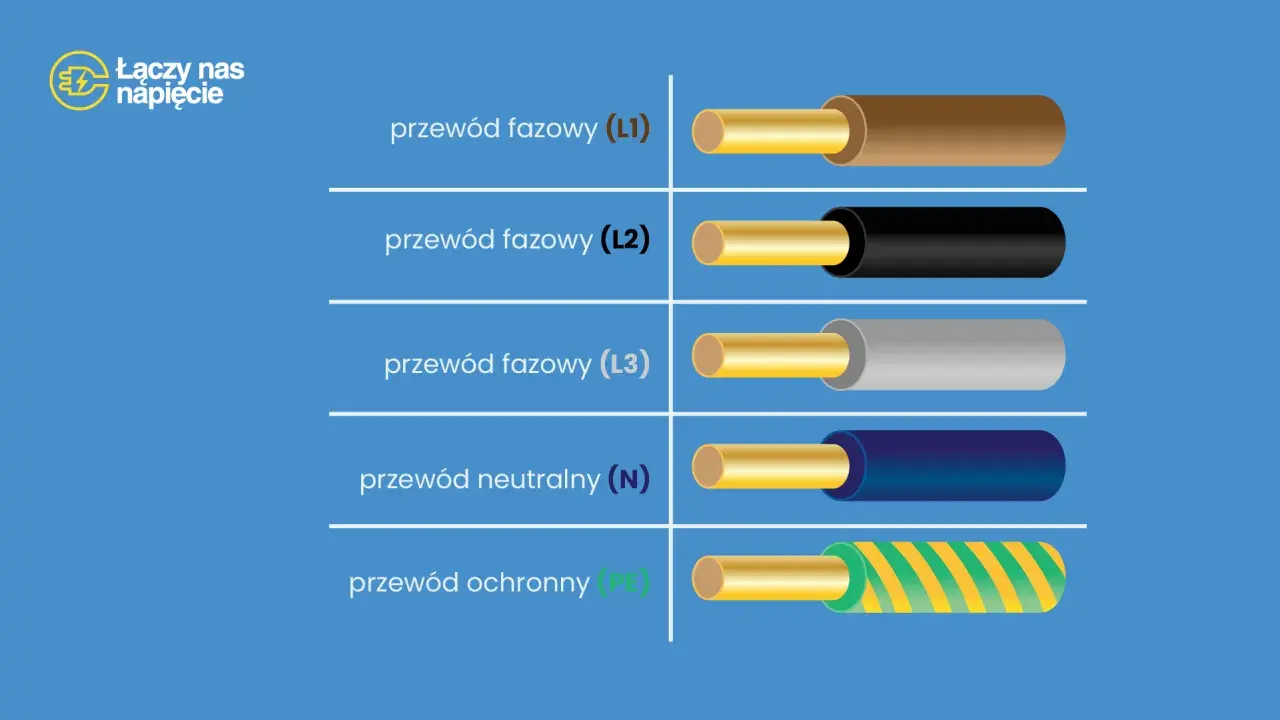

| Funkcja | Oznaczenie | Najczęstszy kolor | Co to znaczy w praktyce |
|---|---|---|---|
| Faza jednofazowa | L | Brązowy, czasem czarny lub szary | Przewód pod napięciem, zasilający odbiornik |
| Faza 1 w układzie trójfazowym | L1 | Brązowy | Pierwsza z trzech faz, często używana też w obwodach jednofazowych |
| Faza 2 w układzie trójfazowym | L2 | Czarny | Druga faza, ważna przy kuchenkach, płytach i innych odbiornikach 400 V |
| Faza 3 w układzie trójfazowym | L3 | Szary | Trzecia faza, uzupełnia układ trójfazowy |
| Neutralny | N | Niebieski | Przewód roboczy powrotny, który zamyka obwód |
| Ochronny | PE | Żółto-zielony | Przewód bezpieczeństwa, łączący metalowe elementy z ochroną przeciwporażeniową |
Najważniejsza zasada: niebieski powinien pełnić rolę neutralnego, a żółto-zielony ochronnego. Jeśli któryś z tych kolorów został użyty inaczej, to znak, że instalacja była przerabiana albo wykonana niezgodnie ze standardem. Sama tabela nie wystarcza jednak do oceny całego obwodu, bo ten sam kolor trzeba czytać w kontekście gniazdka, lampy albo rozdzielnicy. To prowadzi do praktyki, w której kolory mają sens dopiero na konkretnym przykładzie.
Jak to wygląda w gniazdku, lampie i przy urządzeniach 400 V
W domu nie patrzy się na barwę przewodu w oderwaniu od obwodu. Inaczej wygląda to w zwykłym gniazdku 230 V, inaczej przy punkcie świetlnym, a jeszcze inaczej przy płycie indukcyjnej czy kuchence podłączonej do zasilania trójfazowego. Właśnie tu najlepiej widać, że kolor jest wskazówką, ale nie zastępuje schematu.
Gniazdko 230 V
W typowym obwodzie gniazdowym spotkasz najczęściej kabel 3x2,5 mm². Brązowy przewód jest fazowy, niebieski neutralny, a żółto-zielony ochronny. Taki układ jest czytelny i wygodny, dlatego w nowym budownictwie właśnie on dominuje. Jeśli jednak gniazdo było wymieniane w starej puszce, nie zakładaj automatycznie, że wszystko zostało opisane zgodnie z dzisiejszym standardem.
Obwód oświetleniowy
Przy oświetleniu często spotyka się kabel 3x1,5 mm². Tu logika jest podobna, ale pojawia się jeden ważny szczegół: włącznik zwykle przerywa przewód fazowy, a nie neutralny. To oznacza, że w puszce przy lampie możesz zobaczyć nie tylko stałą fazę i neutralny, ale też przewód fazowy załączany z wyłącznika. Z perspektywy bezpieczeństwa to drobiazg, z perspektywy montażu oprawy już nie.
Przeczytaj również: Instalacja elektryczna w wełnie mineralnej - Jak to zrobić dobrze?
Urządzenie trójfazowe
Przy płycie indukcyjnej, piekarniku albo innej większej kuchennej instalacji często pojawia się kabel 5x2,5 mm² albo 5x4 mm², zależnie od mocy i projektu. Wtedy masz trzy fazy, czyli brązowy, czarny i szary, do tego niebieski neutralny oraz żółto-zielony ochronny. To właśnie tu najłatwiej o pomyłkę, bo przy większej liczbie żył ktoś, kto nie pracuje na co dzień z rozdzielnicą, zaczyna zgadywać. A zgadywanie przy 400 V jest złym pomysłem.
W praktyce te trzy sytuacje pokazują jedno: ten sam kod kolorów działa podobnie, ale znaczenie żył trzeba czytać razem z funkcją obwodu i przekrojem przewodu. Im starszy budynek, tym bardziej rośnie ryzyko, że ktoś kiedyś zrobił wyjątek od reguły.
Dlaczego stare instalacje potrafią zmylić nawet ostrożnego majstra
W mieszkaniach z częściowo wymienioną instalacją kolor żyły często przestaje być pełnym opisem funkcji. W układach starszego typu można spotkać przewód PEN, mieszanki starych i nowych kabli, a czasem także barwy, które dziś w ogóle nie powinny pełnić danej roli. To właśnie wtedy pojawia się najwięcej pomyłek i najwięcej niepotrzebnej pewności siebie.
| Nowa instalacja | Stara lub przerabiana instalacja |
|---|---|
| Niebieski to N, żółto-zielony to PE, a fazy mają barwy brązową, czarną i szarą. | Kolory bywają mieszane, a przewody mogą mieć funkcję inną niż sugeruje izolacja. |
| Układ jest czytelny i opisany zgodnie ze standardem. | Możesz spotkać przewód PEN, czyli połączenie funkcji ochronnej i neutralnej. |
| Kolor zwykle wystarcza jako podpowiedź, jeśli montaż był wykonany poprawnie. | Kolor to tylko trop, nie dowód. Potrzebny jest pomiar i weryfikacja. |
W układzie TN-C jeden przewód pełnił funkcję ochronną i neutralną, więc dzisiejsze rozróżnienie na PE i N po prostu nie istniało. Dla osoby remontującej mieszkanie najważniejszy wniosek jest prosty: jeśli instalacja wygląda na starą albo była już raz modernizowana, nie wolno ufać wyłącznie barwie izolacji. Ja w takim przypadku traktuję kolor jako wskazówkę, a nie jako odpowiedź ostateczną. Z tego właśnie wynikają najczęstsze błędy przy wymianie osprzętu.
Najczęstsze błędy przy podłączaniu osprzętu
Tu nie chodzi o spektakularne awarie, tylko o drobne pomyłki, które potem wychodzą w najgorszym możliwym momencie. Część z nich nie daje od razu objawów, ale zwiększa ryzyko porażenia, wybijania zabezpieczeń albo problemów z późniejszą diagnostyką.
- Zamiana N i PE - urządzenie może działać, ale ochrona przeciwporażeniowa przestaje być pewna, a wyłącznik różnicowoprądowy może zachowywać się nieprawidłowo.
- Użycie niebieskiego jako fazy - w nowej instalacji to błąd, bo później każdy serwisant zakłada, że niebieski jest neutralny.
- Wykorzystanie żółto-zielonego do innych celów - tego koloru nie wolno traktować jak zwykłej żyły roboczej.
- Ocenianie przewodu tylko po kolorze - w starym albo przerabianym obwodzie ktoś mógł zmienić funkcję żyły bez zmiany oznaczenia.
- Brak opisu połączeń w rozdzielnicy - każda kolejna naprawa staje się wtedy szybszą drogą do pomyłki.
Najbardziej zdradliwa jest pomyłka, której nie widać od razu. Gniazdko może działać, światło może się zapalać, a mimo to instalacja pozostaje źle oznaczona. Właśnie dlatego do sprawdzania przewodów podchodzę w dwóch krokach: najpierw odłączam zasilanie, potem potwierdzam, co jest czym. To prowadzi do najważniejszej praktycznej części całego tematu.
Jak sprawdzać przewody, żeby nie zgadywać
Jeżeli mam przed sobą niepewną puszkę, nie zaczynam od zgadywania. Najpierw wyłączam właściwy obwód w rozdzielnicy, a potem sprawdzam brak napięcia dwubiegunowym testerem, nie samym próbnikiem neonowym. Taki tester daje dużo większą pewność, bo pokazuje stan obwodu w sposób bardziej wiarygodny niż szybkie „świeci albo nie świeci”.
- Wyłącz odpowiedni bezpiecznik albo wyłącznik w rozdzielnicy.
- Potwierdź brak napięcia na wszystkich żyłach dwubiegunowym testerem.
- Porównaj barwy z dokumentacją, jeśli instalacja ma schemat lub opis.
- Jeśli przewody będą rozłączane, oznacz je przed odpięciem, najlepiej opaską lub koszulką opisową.
- Przy układzie mieszanym albo przy przewodzie PEN nie zakładaj samodzielnie, że wiesz już wszystko po kolorze.
To ważne, bo w praktyce kolory pomagają tylko wtedy, gdy instalacja jest logiczna od początku do końca. W momencie, gdy ktoś dołożył przedłużenie, wymienił fragment przewodu albo przerobił puszkę bez dokumentacji, pomiar staje się jedynym sensownym punktem odniesienia. Ja nie ufam instalacji, której nie da się opisać bez domysłów. I właśnie dlatego przy remoncie warto mieć jeszcze jedną krótką ściągę, która porządkuje cały temat przed pierwszym ruchem śrubokręta.
Co warto mieć z tyłu głowy przed otwarciem puszki
- W nowej instalacji niebieski to N, a żółto-zielony to PE i tych kolorów nie powinno się używać zamiennie.
- Fazy w domu rozpoznasz zwykle po barwach brązowej, czarnej i szarej.
- W obwodach jednofazowych najczęściej spotkasz przewód 3x2,5 mm² dla gniazd i 3x1,5 mm² dla oświetlenia.
- Przy urządzeniach trójfazowych zwykle dochodzi pięć żył, czyli trzy fazy, neutralny i ochronny.
- W starych mieszkaniach kolor traktuj jako wskazówkę, nie jako pewnik.
Najbardziej praktyczna zasada jest prosta: barwy pomagają, ale nie zastępują pomiaru i rozsądku. Jeśli instalacja jest nowa, standard jest czytelny; jeśli jest stara albo częściowo modernizowana, trzeba sprawdzić ją dokładnie, zanim cokolwiek podłączysz. Taka kolejność oszczędza czas, nerwy i zwykle po prostu chroni przed kosztownym błędem.
