Najważniejsze zasady montażu naczynia przeponowego w domu
- W c.o. naczynie zwykle wpina się na powrocie, możliwie blisko źródła ciepła.
- W c.w.u. montuje się je na zimnej wodzie, przed zasobnikiem lub podgrzewaczem.
- Nie może być odcięte od instalacji przez zawór zwrotny albo przypadkowo zamknięty zawór serwisowy.
- Najlepsza pozycja to zazwyczaj montaż pionowy, z odpowiednim podparciem ciężaru zbiornika.
- Ciśnienie wstępne trzeba ustawić pod konkretny układ, a nie „na oko”.
- Wbudowane naczynie w kotle nie zawsze wystarcza po modernizacji lub rozbudowie instalacji.
Gdzie wpiąć naczynie w instalacji c.o.
W zamkniętej instalacji centralnego ogrzewania trzymam się prostej zasady: naczynie przeponowe powinno być podłączone na powrocie, możliwie blisko kotła lub innego źródła ciepła. To miejsce jest korzystne hydraulicznie, bo układ pracuje tam stabilniej, a naczynie widzi zmiany objętości wody bez zbędnych opóźnień. Jeśli w instalacji jest pompa obiegowa, dobrze jest umieścić zbiornik po stronie ssawnej pompy, czyli tam, gdzie ciśnienie jest bardziej przewidywalne.Ja patrzę na to jak na punkt, w którym instalacja „oddaje” do naczynia nadmiar rozszerzającej się wody. Im bliżej tego punktu, tym mniejsze ryzyko, że pompa będzie sztucznie podbijała lub rozstrajała warunki pracy. W prostych układach z kotłem i kilkoma grzejnikami sprawa jest zwykle oczywista, ale przy rozbudowanych instalacjach z rozdzielaczami, buforem albo sprzęgłem hydraulicznym trzeba już pilnować, żeby naczynie było podłączone w miejscu reprezentującym całą instalację, a nie tylko jedną gałąź.
| Miejsce podłączenia | Dlaczego działa | Co grozi przy złym wyborze |
|---|---|---|
| Powrót przy źródle ciepła | Stabilne warunki, szybka reakcja na wzrost objętości wody | Najmniej problemów eksploatacyjnych |
| Za pompą, po stronie ssawnej | Lepsze warunki ciśnieniowe dla układu | Mniejsze ryzyko kawitacji i wahań ciśnienia |
| Daleko od kotła, na przypadkowej odnodze | Brak realnej zalety | Gorsza kompensacja, bardziej nerwowa praca instalacji |
| Za zaworem zwrotnym lub odcinającym | W praktyce nie powinno tak być | Naczynie traci kontakt z układem i przestaje chronić instalację |
W kotłach modernizowanych z dawnych układów otwartych dodatkowe naczynie zewnętrzne bywa po prostu konieczne, nawet jeśli urządzenie ma mały zbiornik wbudowany. To normalna sytuacja, a nie błąd projektu. Z takiego układu płynnie przechodzi się do drugiej ważnej rzeczy: ciepłej wody użytkowej ma własne zasady i nie wolno jej mieszać z zasadami dla c.o.
Jak montuje się naczynie w układzie c.w.u.
W instalacji ciepłej wody użytkowej naczynie przeponowe montuje się na przewodzie zimnej wody, przed zasobnikiem lub podgrzewaczem. Najczęściej robi się to na trójniku, możliwie blisko urządzenia, ale tak, żeby między bojlerem a naczyniem nie stanął zawór zwrotny, który odciąłby drogę rozszerzającej się wody. Jeśli w instalacji jest reduktor ciśnienia albo zawór zwrotny, naczynie powinno znaleźć się po ich właściwej stronie, czyli między podgrzewaczem a elementem blokującym cofkę.
To ważne, bo w c.w.u. nie walczysz z pracą kotła, tylko z rozszerzalnością wody podczas podgrzewania. Gdy zbiornik nie ma gdzie oddać nadmiaru objętości, ciśnienie rośnie, a zawór bezpieczeństwa zaczyna zrzucać wodę. W praktyce użytkownik widzi wtedy kapanie z instalacji, a czasem także niepokojące skoki ciśnienia na manometrze. Dobrze dobrane i poprawnie wpięte naczynie ogranicza ten efekt do minimum.
| Układ | Najlepsze miejsce | Typowy błąd |
|---|---|---|
| Centralne ogrzewanie | Powrót, blisko kotła lub pompy ciepła | Montaż na przypadkowej gałęzi z odcięciem od obiegu |
| Ciepła woda użytkowa | Zimna woda przed zasobnikiem | Wpięcie za zaworem zwrotnym albo po stronie ciepłej wody |
| Układ z reduktorem ciśnienia | Między reduktorem a podgrzewaczem, zgodnie z kierunkiem przepływu | Wpięcie po złej stronie reduktora, przez co naczynie nie pracuje |
Jeżeli instalacja ma prosty bojler i jeden punkt poboru, układ jest łatwy. Przy większym domu, cyrkulacji c.w.u. i armaturze zabezpieczającej trzeba już sprawdzić cały przebieg przewodu zimnej wody, bo jeden zawór w złym miejscu potrafi zepsuć działanie całego zbiornika. Następny krok to pozycja samego montażu, bo tu też łatwo o skróty, które potem wychodzą w serwisie.
Pozycja montażu ma znaczenie większe, niż wygląda

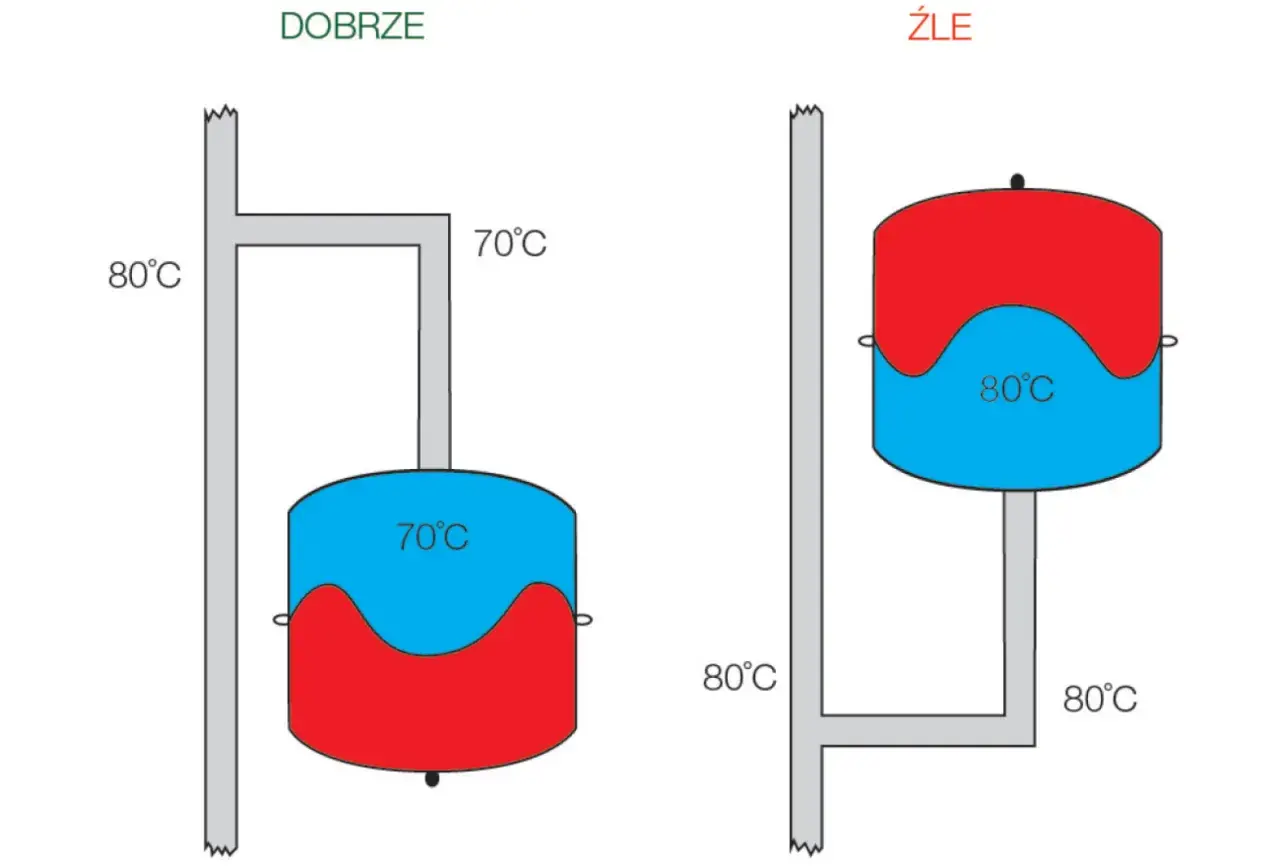

Standardowe naczynie najlepiej pracuje w pozycji pionowej, zwykle z króćcem przyłączeniowym skierowanym w dół. Taki montaż sprzyja trwałości membrany i ułatwia odprowadzanie obciążeń mechanicznych. Małe modele, często do około 25 litrów, można zawieszać na ścianie, ale tylko wtedy, gdy producent to przewidział i gdy wspornik rzeczywiście przenosi ciężar całego, napełnionego zbiornika.
Nie lubię montażu „na rurach”. To wygodne na etapie zdjęć z budowy, ale kiepskie na etapie eksploatacji. Naczynie powinno mieć stabilne podparcie, dostęp do zaworu gazowego i zaworu spustowego oraz miejsce na odczyt tabliczki znamionowej. Dobrze, jeśli da się je wyjąć bez rozbierania pół kotłowni. W instalacji, która ma działać latami, serwisowalność nie jest luksusem, tylko częścią dobrego projektu.
- Nie montuj naczynia w miejscu narażonym na przemarzanie. Zimna kotłownia, nieogrzewany garaż albo odsłonięty strych to słabe lokalizacje.
- Nie opieraj go na cienkich odcinkach rur. Ciężar zbiornika po napełnieniu potrafi być duży.
- Zostaw miejsce do wymiany. Jeśli nie da się zdjąć zbiornika bez rozcinania instalacji, montaż jest zrobiony źle.
- Sprawdź dopuszczalne pozycje od producenta. Montaż poziomy bywa możliwy, ale nie jest domyślnym wyborem.
Ta sekcja ma jeden prosty wniosek: dobry punkt podłączenia nie wystarczy, jeśli zbiornik stoi byle jak. Z tego właśnie biorą się najczęstsze usterki, więc warto je nazwać wprost, zanim instalacja ruszy na dobre.
Najczęstsze błędy, które psują działanie naczynia
Widziałem już instalacje, w których sam zbiornik był dobry, a cała reszta zrobiona tak, że naczynie nie miało szans pracować poprawnie. Najczęściej problem nie wynika z wadliwego produktu, tylko z detalu montażowego, który na pierwszy rzut oka wydaje się drobiazgiem.
| Błąd | Skutek | Jak to naprawić |
|---|---|---|
| Wpięcie za zaworem zwrotnym | Naczynie nie ma kontaktu z instalacją | Przenieś punkt podłączenia przed element blokujący cofkę |
| Montaż na zasilaniu zamiast na powrocie w c.o. | Gorsze warunki pracy, wyższe obciążenie termiczne | Wepnij zbiornik w powrót, bliżej źródła ciepła |
| Zbyt małe naczynie | Skoki ciśnienia, otwieranie zaworu bezpieczeństwa | Dobrać większą pojemność do realnej objętości układu |
| Brak podparcia ciężaru | Obciążenie rur, drgania, nieszczelności | Zastosować wspornik, obejmę lub konstrukcję nośną |
| Złe ciśnienie wstępne | Naczynie pracuje zbyt wcześnie albo za późno | Ustawić je do ciśnienia zimnej instalacji |
| Brak dostępu serwisowego | Kontrola i wymiana stają się problemem | Zostawić miejsce na manometr, zawór i demontaż |
Najbardziej podstępny błąd to ten, którego nie widać od razu: instalacja działa, ale zawór bezpieczeństwa co jakiś czas upuszcza wodę albo ciśnienie „pływa” bez wyraźnej przyczyny. Wtedy zwykle nie winny jest kocioł, tylko cały układ kompensacji. To prowadzi już do ostatniej rzeczy, którą sprawdzam zawsze przed przekazaniem instalacji użytkownikowi.
Dlaczego samo miejsce montażu nie wystarczy
Sam punkt wpięcia to połowa roboty. Drugą połowę stanowi ustawienie ciśnienia wstępnego, odpowietrzenie, próba szczelności i regularna kontrola. Ja zawsze zaczynam od sprawdzenia ciśnienia zimnej instalacji, bo ciśnienie wstępne naczynia powinno odpowiadać rzeczywistym warunkom pracy układu, a nie wartości zapisanej „na pamięć” kilka lat temu. W praktyce przy c.o. najczęściej patrzy się na ciśnienie spoczynkowe na zimno, a w c.w.u. na ciśnienie zimnej wody za reduktorem.
W zamkniętych układach grzewczych trzeba też pamiętać, że nie każde fabryczne naczynie w kotle wystarczy po rozbudowie instalacji. Przy ogrzewaniu podłogowym, buforze, dodatkowych obiegach albo modernizacji starego układu często potrzebne jest naczynie zewnętrzne, nawet jeśli urządzenie grzewcze ma własny zbiornik. Dla mnie to nie jest obejście problemu, tylko normalne dostosowanie instalacji do jej realnej objętości.
- Przed uruchomieniem sprawdzam, czy naczynie nie jest odcięte od obiegu.
- Przed sezonem kontroluję szczelność i ciśnienie wstępne.
- Po odpowietrzaniu wracam do manometru, bo ubytek wody zmienia warunki pracy całego układu.
- Po modernizacji oceniam instalację od nowa, nie zakładam, że stare nastawy nadal pasują.
Jeśli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: naczynie przeponowe ma być wpięte tam, gdzie instalacja rzeczywiście „oddycha”, a nie tam, gdzie najłatwiej je przykręcić. Gdy trzyma się tej zasady, większość problemów znika jeszcze przed pierwszym sezonem grzewczym, a reszta sprowadza się do zwykłej kontroli i właściwego doboru pojemności.
