W praktyce chodzi o dach krokwiowo jetkowy, czyli więźbę krokwiowo-jętkową: układ, który łączy prostotę konstrukcji z możliwością wygospodarowania sensownego poddasza. W tym tekście pokazuję, jak taki dach pracuje, kiedy ma przewagę nad prostszą więźbą krokwiową, gdzie zaczynają się ograniczenia i na co zwrócić uwagę przy projekcie oraz montażu. To temat ważny zwłaszcza wtedy, gdy dach ma przenieść realne obciążenia, a poddasze ma być czymś więcej niż tylko pustą przestrzenią pod połacią.
Najważniejsze rzeczy o tej konstrukcji w skrócie
- To układ z par krokwi spiętych jętkami, który ogranicza rozpór i usztywnia połać.
- Najlepiej sprawdza się przy dachach stromych i poddaszu użytkowym, zwykle przy większej rozpiętości niż w prostym układzie krokwiowym.
- W praktyce liczą się nie tylko przekroje drewna, ale też stężenia, łączniki i poprawny detal oparcia na murłacie.
- Typowy rozstaw krokwi w domach jednorodzinnych wynosi zwykle 80-120 cm, a drewno konstrukcyjne powinno mieć odpowiednią klasę i wilgotność do 18%.
- Najczęstsze problemy wynikają z niedoszacowania obciążeń, błędnych połączeń i zbyt dużej swobody wykonawczej na budowie.
Na czym polega więźba krokwiowo-jętkowa
Najprościej patrzę na ten układ tak: krokwie tworzą główny szkielet połaci, a jętka spina je w górnej części i ogranicza ich rozchodzenie się na boki. Dzięki temu dach nie zachowuje się jak para luźnych belek opartych o ściany, tylko jak stabilniejszy, trójkątny układ nośny. To właśnie dlatego ten typ konstrukcji tak często pojawia się przy dachach dwuspadowych z poddaszem użytkowym.
W praktyce jętka nie jest zwykłym dodatkiem. To element, który przejmuje część sił rozporu i poprawia sztywność całej więźby. Ja traktuję ją jako granicę między prostą konstrukcją a rozwiązaniem, które daje architektowi i cieśli znacznie więcej kontroli nad geometrią dachu. Warto też pamiętać, że jętka to nie to samo co kleszcze - kleszcze zwykle obejmują krokiew z dwóch stron, a jętka łączy parę krokwi w jednym poziomie.
Jeżeli spojrzeć na to z perspektywy inwestora, ten układ jest sensowny wtedy, gdy dach ma być stromy, a poddasze ma dać się normalnie wykorzystać. Zanim jednak ocenisz, czy to rozwiązanie jest dla ciebie, dobrze jest zobaczyć, z jakich elementów składa się ta konstrukcja i jak naprawdę pracuje pod obciążeniem.
Jak pracuje ta konstrukcja i z czego się składa
W takiej więźbie najważniejsze są nie tylko krokwie i jętki, ale też sposób ich połączenia. To właśnie detale decydują, czy dach zachowa geometrię przez lata, czy zacznie pracować nadmiernie przy wietrze, śniegu i zmianach wilgotności. Według Inżynier Budownictwa typowy rozstaw krokwi w domach jednorodzinnych wynosi 80-120 cm, a drewno konstrukcyjne do takiej więźby ma zwykle wilgotność do 18%.
| Element | Rola w konstrukcji | Na co zwracam uwagę |
|---|---|---|
| Krokwie | Tworzą połać i przenoszą ciężar pokrycia, łat, ocieplenia oraz części obciążeń od śniegu i wiatru. | Muszą mieć właściwy przekrój, dobrą klasę drewna i poprawny styk w kalenicy oraz na murłacie. |
| Jętka | Spina parę krokwi i ogranicza ich rozpieranie na zewnątrz. | Jej położenie wpływa na wysokość użytkową poddasza, więc nie jest detalem do przypadkowej zmiany. |
| Murłata | Rozkłada obciążenia z krokwi na wieniec lub ścianę nośną. | Połączenie z wieńcem i kotwienie muszą być pewne, bo tu zbierają się siły z całej połaci. |
| Stężenia i łączniki | Usztywniają konstrukcję w kierunku poprzecznym i wiatrowym. | Bez nich dach może być poprawny na papierze, ale zbyt miękki w eksploatacji. |
| Wymiany i podparcia pomocnicze | Przenoszą obciążenia wokół kominów, okien dachowych i większych otworów. | Muszą być przewidziane wcześniej, bo późniejsze docinanie elementów zwykle kończy się problemami. |
Przy większych rozpiętościach ten układ nadal działa, ale wymaga już bardzo świadomego projektu. Dla prostych dachów krokwiowych granica szybko staje się odczuwalna, natomiast więźba krokwiowo-jętkowa pozwala wejść wyżej, często w okolice 7-11 m rozpiętości, jeśli konstruktor przewidzi odpowiednie podpory i połączenia. Właśnie dlatego nie traktuję jej jako „po prostu mocniejszej wersji” zwykłego dachu, tylko jako osobny schemat, który trzeba policzyć i narysować z wyprzedzeniem. Skoro mechanika jest już jasna, łatwiej porównać ten układ z innymi rozwiązaniami.
Kiedy ten układ ma sens, a kiedy lepiej szukać innego
To nie jest konstrukcja uniwersalna. Najlepiej wypada tam, gdzie inwestor chce poddasza użytkowego, dach jest dwuspadowy, a rozpiętość i obciążenia mieszczą się w rozsądnym zakresie dla drewna. Gdy dach robi się bardziej złożony, a wnętrze ma być całkowicie otwarte, projektant często idzie w stronę innego schematu albo stosuje wiązary prefabrykowane.

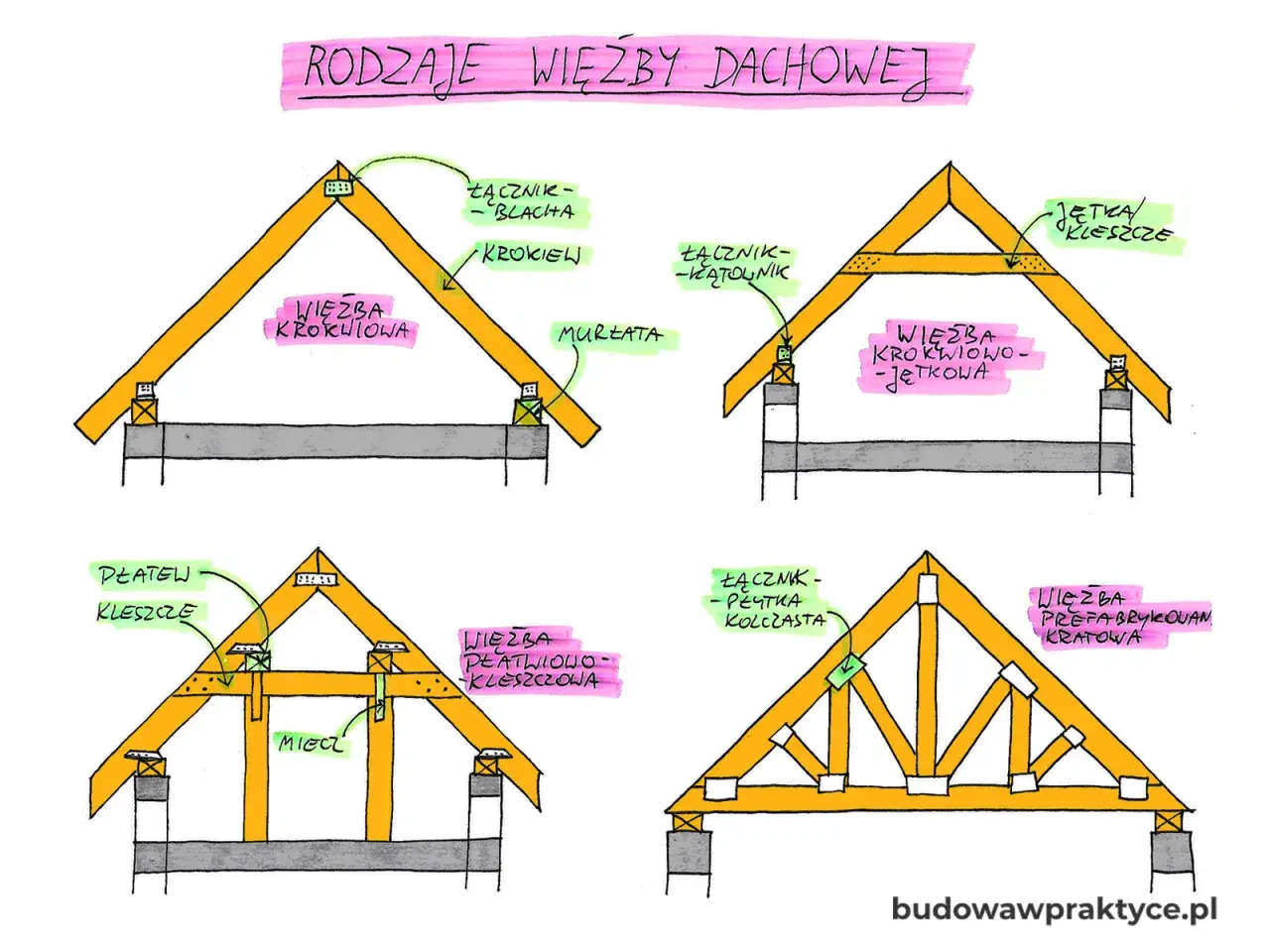

| Układ | Kiedy go wybieram | Plusy | Ograniczenia |
|---|---|---|---|
| Krokwiowy | Małe i proste dachy, bez dużych wymagań co do poddasza. | Prosty, szybki, zwykle tańszy w wykonaniu. | Szybko dochodzi do granic rozpiętości i nie daje takiej swobody jak układ z jętką. |
| Krokwiowo-jętkowy | Dach dwuspadowy z poddaszem użytkowym i rozpiętością, która wymaga usztywnienia. | Dobra równowaga między nośnością, prostotą i funkcjonalnością poddasza. | Jętka ogranicza wysokość użytkową i wymaga bardzo dobrego projektu połączeń. |
| Płatwiowo-kleszczowy | Większe rozpiętości, bardziej złożone dachy lub sytuacje, w których trzeba wprowadzić słupy i płatwie. | Duża nośność i elastyczność przy większych połaciach. | Więcej elementów, większa złożoność i zwykle trudniejsze zagospodarowanie poddasza. |
W praktyce patrzę na trzy rzeczy: rozpiętość, kąt nachylenia i ciężar pokrycia. Jeśli dach ma być kryty dachówką ceramiczną, a nie lekką blachą, to od razu rosną wymagania wobec przekrojów, łączników i stężeń. Jeśli w projekcie pojawiają się lukarny, duże okna połaciowe albo komin w środku połaci, sytuacja też robi się bardziej wymagająca. Wtedy nie ma sensu upierać się przy najprostszym schemacie tylko dlatego, że „zawsze się tak robiło”.
Jeżeli więc dach ma być prosty i lekki, prostszy układ bywa wystarczający. Jeżeli ma pracować z poddaszem i większą rozpiętością, krokwiowo-jętkowy schemat zaczyna mieć przewagę. A właśnie poddasze często przesądza o tym, czy ta decyzja będzie trafiona.
Co ten układ daje na poddaszu
Największą zaletą tego rozwiązania jest to, że pozwala sensownie pogodzić konstrukcję z użytkową przestrzenią pod dachem. Nie jest to jednak darmowy prezent. Jętka wchodzi w strefę poddasza i potrafi realnie ograniczyć wysokość w części pomieszczeń, zwłaszcza jeśli chcesz zrobić pełnowymiarowy pokój, a nie tylko schowek pod skosem.
Z mojego doświadczenia wynika, że najlepiej sprawdza się tu myślenie od środka na zewnątrz. Najpierw planuję układ funkcjonalny poddasza, dopiero potem patrzę na więźbę. Jeśli jętka wypadnie na wysokości, która utrudni ustawienie szafy, biurka albo przejścia, trzeba to skorygować na etapie projektu, a nie po montażu. To samo dotyczy zabudowy z płyt gipsowo-kartonowych, bo linia sufitu i skosów musi współgrać z konstrukcją.
- Do niskich stref najlepiej kierować zabudowę stałą, schowki i elementy, które nie wymagają pełnej wysokości.
- Do wyższych stref warto planować komunikację, łóżko, miejsce do pracy albo część dzienną.
- Ocieplenie trzeba prowadzić tak, by zachować ciągłość warstwy izolacyjnej i ograniczyć mostki termiczne przy krokwi i jętce.
- Okna dachowe i lukarny wymagają wcześniejszego zaplanowania wzmocnień, czyli wymian, które przejmą obciążenia wokół otworu.
Tu szczególnie ważna jest dyscyplina wykonawcza. Sama konstrukcja może być poprawna, ale jeśli wykończenie poddasza zostanie zrobione bez myślenia o warstwach izolacji i szczelności, komfort szybko spadnie. Gdy poddasze jest już sensownie zaprojektowane, pozostaje najtrudniejsza część: wyłapanie błędów, które najczęściej psują cały efekt.
Najczęstsze błędy przy projektowaniu i montażu
Najwięcej problemów widzę nie w samej idei, tylko w niedoszacowaniu szczegółów. Dach rozporowy nie wybacza przypadkowych zmian na budowie, bo nawet niewielka korekta przekroju albo połączenia może zmienić sposób pracy całej połaci.
- Zbyt duża rozpiętość bez zmiany schematu - dach wygląda wtedy „normalnie”, ale obciążenia zaczynają działać przeciw konstrukcji.
- Brak poprawnych stężeń - bez usztywnienia w kierunku wiatru dach potrafi pracować za miękko, nawet jeśli krokwie są mocne.
- Słabe połączenie krokwi z murłatą - tu zwykle ujawniają się realne siły rozporu i błędy montażowe.
- Przypadkowe cięcie elementów pod okna i kominy - otwory trzeba przewidywać wcześniej, a nie „dopasowywać” na placu budowy.
- Zbyt mokre lub nieklasowane drewno - po wyschnięciu potrafi się odkształcać, co później widać w wykończeniu i detalach dachu.
- Niedoszacowanie ciężaru pokrycia - dachówka ceramiczna, dodatkowa izolacja czy gęste poszycie zawsze podnoszą wymagania wobec więźby.
Właśnie dlatego projektant powinien jasno rozpisać stężenia, a wykonawca nie powinien improwizować przy węzłach. To nie jest detal do „dogadania na budowie”, bo konsekwencje błędu nie ograniczają się do jednej pękniętej płyty. Mogą wyjść dopiero po pierwszej zimie, kiedy dach dostanie pełne obciążenie śniegiem i wiatrem. Zostaje więc ostatnia rzecz: szybka kontrola przed zamówieniem i odbiorem konstrukcji.
Co sprawdzam przed zamówieniem więźby i odbiorem prac
Jeżeli miałbym zostawić tylko jeden praktyczny zestaw kontrolny, wyglądałby tak:
- czy w projekcie podano rzeczywistą rozpiętość, kąt nachylenia i rodzaj pokrycia;
- czy drewno ma klasę nośności, najlepiej zgodną z projektem, oraz wilgotność nieprzekraczającą 18%;
- czy wiadomo, gdzie dokładnie wypadają jętki, stężenia, kominy, okna dachowe i wymiany;
- czy detal oparcia krokwi na murłacie i kotwienia do wieńca jest rozrysowany, a nie zostawiony „do decyzji cieśli”;
- czy układ poddasza został już skoordynowany z ociepleniem, wentylacją i zabudową od środka;
- czy ewentualne zmiany na budowie wróciły do konstruktora, zanim zaczęło się cięcie drewna.
Jeśli którykolwiek z tych punktów jest niejasny, lepiej zatrzymać się na etapie projektu niż poprawiać konstrukcję po montażu. W dobrze zaprojektowanej więźbie krokwiowo-jętkowej najwięcej daje spójność między obliczeniem, doborem drewna i detalem połączeń, a nie sama „masywność” elementów. I właśnie to odróżnia dach, który po prostu stoi, od dachu, który naprawdę pracuje tak, jak trzeba.
