Złączki WAGO przyspieszają łączenie przewodów, ale w domowej instalacji liczy się coś więcej niż sam szybki montaż. Trzeba dobrać właściwy model do typu żyły, odizolować przewód na odpowiednią długość i zamknąć połączenie w miejscu, które da się później skontrolować. Poniżej pokazuję praktyczny sposób pracy, różnice między popularnymi seriami i błędy, które najczęściej kończą się poprawką.
Najważniejsze zasady, które porządkują montaż od razu
- Odłącz zasilanie i sprawdź brak napięcia przed dotknięciem przewodów.
- Do większości prac domowych najwygodniejsza jest seria 221, a do prostych przewodów jednodrutowych często wystarcza 2273.
- Standardowa długość odizolowania dla popularnych złączek to 11 mm.
- Seria 221 obsługuje przewody solid, stranded i fine-stranded, a 2273 jest przeznaczona do przewodów solid.
- Po zapięciu zawsze robię test pociągnięcia i kontroluję, czy miedź nie wystaje poza obudowę.
- W obwodach 230 V połączenie powinno trafić do puszki lub innej odpowiedniej obudowy, a nie wisieć luzem.
Jak działają złączki WAGO w instalacji domowej
W praktyce traktuję złączkę WAGO jako sprężynowy zacisk, który dociska przewód bez śrub i bez ryzyka, że po czasie coś się samo poluzuje. To właśnie stały docisk jest tu największą zaletą: połączenie jest szybkie, a jednocześnie kontrolowane, bo przewód siedzi w elemencie, który da się obejrzeć i sprawdzić. Przy dobrze dobranym modelu nie trzeba zgadywać, czy połączenie „chyba trzyma” - ono po prostu ma trzymać według parametrów producenta.
W domu ma to znaczenie szczególnie tam, gdzie połączeń jest dużo i są ciasno upakowane: w puszkach instalacyjnych, przy lampach, przy przedłużaniu przewodów po remoncie albo przy wymianie osprzętu. Ja najczęściej używam ich wtedy, gdy chcę połączyć przewody szybko, ale bez prowizorki. Złącze nie naprawi złej instalacji, ale bardzo pomaga utrzymać porządek w tych miejscach, w których klasyczne skręcanie przewodów byłoby po prostu słabym pomysłem. Z tego wynika następne pytanie: który model wybrać do konkretnego przewodu.
Którą serię wybrać do przewodów i zastosowań
W mieszkaniu najczęściej spotykam trzy scenariusze: zwykłe przewody instalacyjne w puszce, przewody przy oprawach oświetleniowych oraz grubsze żyły w obwodach o większym przekroju. Żeby nie wybierać złączki „na oko”, patrzę najpierw na typ przewodu, a dopiero później na wygodę montażu. W typowym domu najważniejsze są serie 221, 2273 i 224, a przy grubszym przekroju dochodzi jeszcze 773.
| Seria | Do jakich przewodów | Typowe parametry | Kiedy wybieram ją w domu |
|---|---|---|---|
| 221 | Solid, stranded i fine-stranded; najczęściej 0,14-4 mm², w większej wersji także do 6 mm² | 450 V / 32 A, a w wersji 6 mm² nawet 450 V / 41 A | Gdy łączę różne typy żył, pracuję w ciasnej puszce albo chcę mieć największą elastyczność |
| 2273 | Przewody solid, zwykle 0,5-2,5 mm² | 450 V / 24 A | Gdy mam zwykłe druty w puszce i liczy się mały gabaryt oraz szybki montaż |
| 224 | Po stronie instalacji 1-2,5 mm², po stronie oprawy 0,5-2,5 mm² | 400 V / 24 A | Przy podłączaniu lamp, zwisów i opraw oświetleniowych |
| 773 | Solid i stranded, zwykle 2,5-6 mm² | 400 V / 41 A | Gdy pracuję na grubszym przekroju i większym obciążeniu |
Jeśli miałbym wskazać jedną serię „do wszystkiego”, brałbym 221, bo wybacza najwięcej i dobrze radzi sobie z różnymi typami żył. 2273 nadal ma sens, kiedy wszystkie przewody są jednodrutowe i chcę kompaktowego rozwiązania w zwykłej puszce. Do opraw oświetleniowych często lepiej pasuje 224, bo upraszcza połączenie między instalacją a samą lampą. W starszych instalacjach z aluminium nie zakładam automatycznie, że każda złączka będzie właściwa - to osobny przypadek i warto sprawdzić dopuszczenie danego modelu do takiego przewodu. Następny krok to już sam montaż, bo tu najwięcej zależy od kolejności działań.
Jak założyć złączkę krok po kroku
Tu nie ma miejsca na improwizację. Dobra wiadomość jest taka, że sam proces jest prosty, jeśli trzymam się kilku stałych punktów: odłączenie zasilania, właściwa długość odizolowania, pełne wsunięcie przewodu i kontrola po zamknięciu złączki. W praktyce wygląda to tak:
- Wyłączam zasilanie i sprawdzam brak napięcia dwubiegunowym próbnikiem albo miernikiem, a nie samym przełącznikiem.
- Odcinam uszkodzony fragment przewodu, jeśli końcówka jest nadgryziona, spłaszczona albo nadpalona.
- Odizolowuję przewód na 11 mm, czyli dokładnie tyle, ile przewiduje większość popularnych złączek tego typu.
- Przy 221 unoszę dźwignię, wsuwam przewód do oporu i zamykam zatrzask. Przy 2273 wprowadzam przewód prostym ruchem do oporu.
- Sprawdzam przez przezroczystą obudowę, czy miedź siedzi prawidłowo i nie wystaje poza złączkę.
- Robię lekki test pociągnięcia, a potem układam przewody tak, żeby nie były naprężone po zamknięciu puszki.
Jeśli pracuję na przewodzie linkowym, w 221 wprowadzam go prosto, bez skręcania w prowizoryczny „kołtun”. Przy 2273 trzymam się przewodu jednodrutowego, bo to właśnie ta różnica najczęściej decyduje o jakości połączenia. Dobrze przygotowana końcówka jest ważniejsza niż siła, z jaką ktoś próbuje „dobić” przewód do środka. To prowadzi wprost do najczęstszych błędów, które później wychodzą dopiero po czasie.
Najczęstsze błędy, które potem grzeją połączenie
W elektryce najbardziej zdradliwe są pomyłki, które nie psują niczego od razu. Połączenie może działać dziś, a po kilku tygodniach zacząć się grzać, tracić kontakt albo zwyczajnie utrudniać serwis. Poniżej zestawiam to, co widzę najczęściej, i sposób, w jaki sam tego unikam.
| Błąd | Co się dzieje | Jak robię to lepiej |
|---|---|---|
| Zbyt krótkie odizolowanie | Żyła nie dochodzi do strefy docisku i połączenie jest niepewne | Trzymam się długości wskazanej na złączce, zwykle 11 mm |
| Zbyt długie odizolowanie | Goła miedź wystaje poza obudowę i rośnie ryzyko zwarcia | Po zamknięciu sprawdzam, czy przewód jest schowany w całości |
| Zły typ złączki do przewodu | Przewód może nie wejść prawidłowo albo docisk nie będzie właściwy | Dobieram serię do typu żyły: 221, 2273, 224 lub 773 |
| Upchnięcie połączeń w zbyt małej puszce | Przewody są zaginane pod niekorzystnym kątem i trudniej je później skontrolować | Dobieram większą puszkę albo mniej agresywnie układam wiązkę |
| Łączenie aluminium jak zwykłej miedzi | Połączenie może być niezgodne z przeznaczeniem i potencjalnie zawodne | Sprawdzam dopuszczenie do aluminium i nie traktuję tego jako standardowego montażu |
Najbardziej nie lubię sytuacji, w których ktoś ocenia połączenie po samym tym, że „trzyma się w ręku”. To za mało. Liczy się cały układ: przewód, złączka, miejsce montażu i to, czy po zamknięciu puszki nic nie pracuje pod naprężeniem. Z tej perspektywy łatwiej też powiedzieć, gdzie złączki sprawdzają się najlepiej w praktyce, a gdzie lepiej wybrać inne podejście.
Gdzie sprawdzają się najlepiej, a kiedy wolę inne rozwiązanie

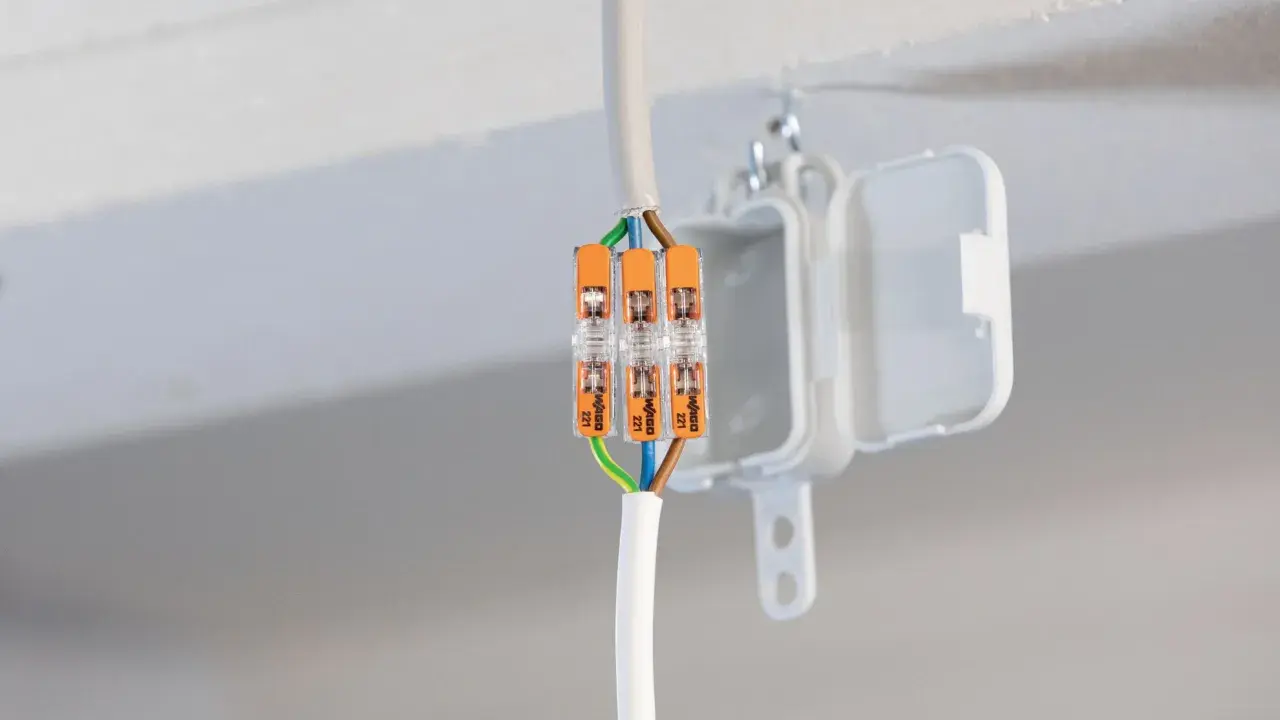

Najczęściej używam złączek WAGO przy wymianie lamp, przy łączeniu przewodów w puszce po remoncie oraz przy przedłużaniu żył, które okazały się za krótkie po zdjęciu starego osprzętu. To są sytuacje, w których szybki, pewny i kontrolowalny montaż robi realną różnicę. W praktyce szczególnie dobrze wypadają przy oprawach oświetleniowych, zwisach i miejscach, w których trzeba połączyć przewód instalacyjny z przewodem elastycznym lampy.
Nie traktuję ich jednak jako uniwersalnej odpowiedzi na każdy problem. Jeśli instalacja jest stara, aluminiowa, zniszczona mechanicznie albo ma ślady przegrzania, najpierw oceniam stan przewodów, a dopiero potem wybieram złączkę. W miejscach narażonych na wilgoć sama złączka też nie załatwia sprawy - połączenie musi trafić do odpowiedniej obudowy, a czasem do dodatkowego zabezpieczenia przeznaczonego do takich warunków. Przy 230 V nie zostawiam połączeń luzem, nawet jeśli na pierwszy rzut oka wszystko wygląda porządnie. Taki porządek na etapie decyzji oszczędza później dużo poprawiania, więc warto go domknąć kilkoma prostymi kontrolami.
Zanim zamknę puszkę, robię te kilka kontroli
- Sprawdzam, czy każdy przewód da się lekko pociągnąć bez ruszania całej złączki.
- Patrzę, czy miedź nie wystaje poza obudowę i czy nie ma przypadkowo uszkodzonej izolacji.
- Układam przewody tak, żeby nie były skręcone ani zagięte pod ostrym kątem.
- Upewniam się, że puszka zamyka się bez dociskania połączeń na siłę.
- Jeśli wrócę do obwodu później, zostawiam sobie taki układ przewodów, który da się jeszcze serwisować bez szarpania.
To są drobiazgi, ale właśnie one odróżniają szybki montaż od połączenia, które po latach nadal da się bez nerwów otworzyć i sprawdzić. Jeśli trafia mi się przewód aluminiowy, ślad przegrzania albo instalacja zbyt ciasna na bezpieczne ułożenie połączeń, zatrzymuję się przed zamknięciem puszki i dobieram właściwe rozwiązanie zamiast liczyć na szczęście. W praktyce to najrozsądniejsza zasada przy każdej domowej instalacji.
