Przy zaworze trójdrożnym przed czy za pompą najważniejsze nie jest samo położenie elementów na rysunku, tylko to, jak dany zawór ma pracować w konkretnym obiegu. W domowych instalacjach najczęściej chodzi o trzy scenariusze: mieszanie w podłogówce, ochronę powrotu kotła i przełączanie obiegu ciepłej wody użytkowej. Jeśli ustawi się to źle, instalacja potrafi hałasować, gubić temperaturę i trudniej się odpowietrzać.
Najważniejsze informacje w skrócie
- Nie ma jednej reguły dla wszystkich instalacji, bo zawór trójdrożny może mieszać, rozdzielać albo przełączać strumień.
- W typowym module mieszającym do podłogówki pompa pracuje na już zmieszanym czynniku, więc układ jest projektowany razem z zaworem.
- W obiegach CWU i w układach przełączających o kolejności decyduje schemat producenta, a nie uproszczenie „zawsze przed” albo „zawsze za”.
- Źle dobrany układ daje zbyt wysoką lub zbyt niską temperaturę, większe opory przepływu i gorszą stabilność regulacji.
- Patrz najpierw na porty A/B/AB, strzałkę przepływu i Kvs, dopiero potem na samo położenie względem pompy.
- W gotowych grupach mieszających warto trzymać się instrukcji producenta, bo tam kolejność elementów jest policzona hydraulicznie, nie „na oko”.
Najkrótsza odpowiedź zależy od tego, co zawór ma robić
Ja zawsze zaczynam od jednego pytania: czy ten zawór ma mieszać, rozdzielać, czy tylko przełączać strumień? To ważniejsze niż sama kolejność króćców. W domowych instalacjach grzewczych ten sam typ armatury bywa używany w różnych rolach, a od tego zależy, czy pompa ma pracować przed zaworem, za nim, czy w układzie zintegrowanym z mieszaczem.
W praktyce odpowiedź na dylemat o pozycję względem pompy wygląda tak: w wielu układach podłogowych zawór jest częścią grupy mieszającej i pracuje razem z pompą na zmieszanym czynniku. W obiegach ciepłej wody użytkowej oraz w instalacjach przełączających kolejność bywa inna, bo liczy się utrzymanie bezpiecznej temperatury i właściwy tor przepływu. Nie ma więc jednej uniwersalnej zasady, którą da się bezpiecznie przykleić do każdej kotłowni.
W dokumentacji gotowych grup mieszających, takich jak rozwiązania AFRISO czy ESBE, widać właśnie podejście „zawór plus pompa jako jeden układ”, a nie dwa losowo zestawione elementy. To dobry punkt odniesienia: jeśli producent pokazuje konkretny schemat, warto się go trzymać zamiast zgadywać. Dzięki temu łatwiej przejść do praktyki i sprawdzić, gdzie ten zawór faktycznie powinien znaleźć się w domu.
W jakich układach montuje się go przed pompą, a w jakich za nią
Najwięcej nieporozumień bierze się stąd, że ludzie mieszają trzy różne zastosowania jednego elementu. Poniżej rozbijam to na proste scenariusze, bo dopiero wtedy widać, skąd biorą się sprzeczne porady z internetu.
| Zastosowanie | Typowy układ względem pompy | Po co tak się robi | Na co uważać |
|---|---|---|---|

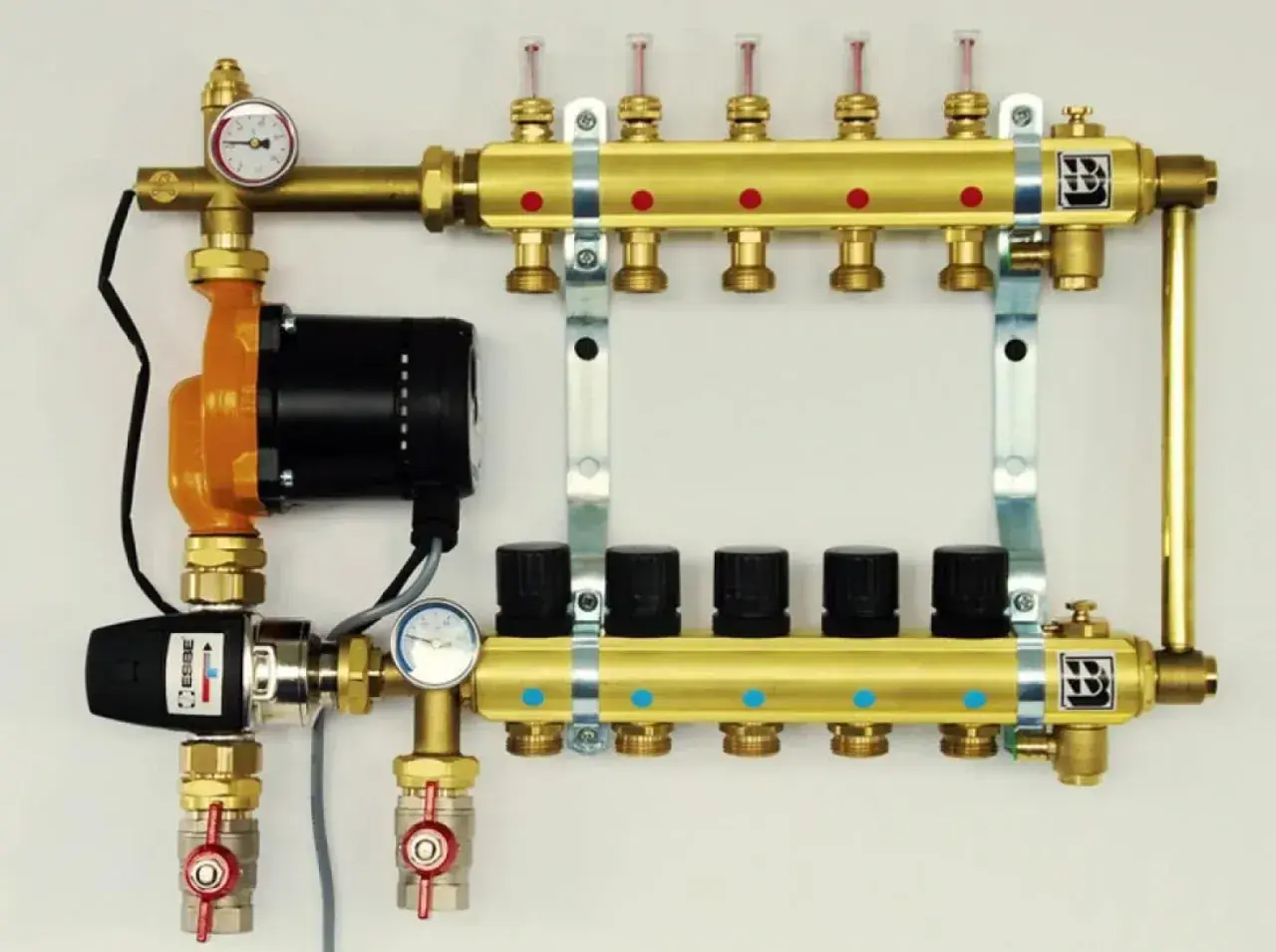

| Ogrzewanie podłogowe z grupą mieszającą | Zawór zwykle pracuje przed pompą, a pompa tłoczy już zmieszany czynnik do rozdzielacza | Utrzymanie niższej, stabilnej temperatury zasilania pętli, zwykle w bezpiecznym zakresie około 20-55°C dla zaworów tego typu | Nie pomyl portu gorącego z powrotnym i nie ustawiaj zbyt wysokiej temperatury na start |
| Ochrona powrotu kotła stałopalnego | Pozycja zależy od schematu kotła i grupy ochronnej, ale zawór montuje się tak, by pilnował temperatury powrotu | Podniesienie temperatury wracającej do kotła, ograniczenie korozji niskotemperaturowej i kondensacji | Tu nie wolno kierować się samą intuicją, bo układ ma chronić konkretny kocioł, a nie tylko „mieszać wodę” |
| Ciepła woda użytkowa z cyrkulacją | Często zawór jest ustawiony tak, by regulować temperaturę przed punktem poboru, a pompa cyrkulacyjna pracuje w obiegu zgodnie ze schematem producenta | Bezpieczna temperatura na bateriach, ograniczenie ryzyka poparzenia i zbyt gorącej wody w instalacji | Ważne są nastawa temperatury, kierunek przepływu i poprawna praca cyrkulacji |
| Zawór przełączający między dwoma obiegami | Pozycję wyznacza port wspólny AB i porty A/B, a nie samo określenie „przed” lub „za” pompą | Przełączanie strumienia między dwoma odbiornikami albo obejściem | Tu najłatwiej o błąd, jeśli zawór jest traktowany jak zwykły mieszacz |
Jeśli miałbym uprościć temat do jednej praktycznej myśli, powiedziałbym tak: w podłogówce i w gotowych modułach mieszających pompa zwykle pracuje na mieszance przygotowanej przez zawór, a w innych układach decyduje funkcja obiegu, nie sam montaż „przed” albo „za”. Z tego powodu to, co bywa prawdziwe w jednym schemacie, w innym może być po prostu błędem.
Właśnie dlatego warto przejść dalej i zobaczyć, co ta kolejność robi z hydrauliką instalacji. To zwykle wyjaśnia więcej niż sam rysunek montażowy.
Dlaczego kolejność przy pompie ma znaczenie dla całej instalacji
W teorii przesunięcie zaworu o jedno połączenie nic nie zmienia. W praktyce zmienia bardzo dużo, bo pompa pracuje z określonym sprężem, a zawór stawia opór i miesza strumienie w konkretnym punkcie układu. Jeśli te dwa elementy są źle sparowane, instalacja zaczyna działać „na siłę” zamiast stabilnie.
- Temperatura zasilania może skakać, zamiast utrzymywać się w wąskim zakresie.
- Pompa może pracować głośniej, bo walczy z niekorzystnym spadkiem ciśnienia.
- Przepływ przez pętle może być za mały albo zbyt duży, co od razu czuć na podłodze lub grzejnikach.
- Regulacja siłownikiem traci sens, jeśli zawór nie pracuje w przewidzianym przez producenta punkcie układu.
- Odpowietrzanie jest trudniejsze, gdy strumień miesza się w sposób niezgodny z kierunkiem przepływu.
W praktyce najważniejsze są dwa skutki uboczne. Po pierwsze, zbyt duży opór przepływu potrafi zdusić układ, nawet jeśli pompa jest nominalnie „mocna”. Po drugie, źle ustawiony zawór może przegrzewać albo niedogrzewać obieg, a potem zaczyna się typowa domowa karuzela: przestawianie pompy, podkręcanie temperatury i kolejna korekta po kilku dniach.

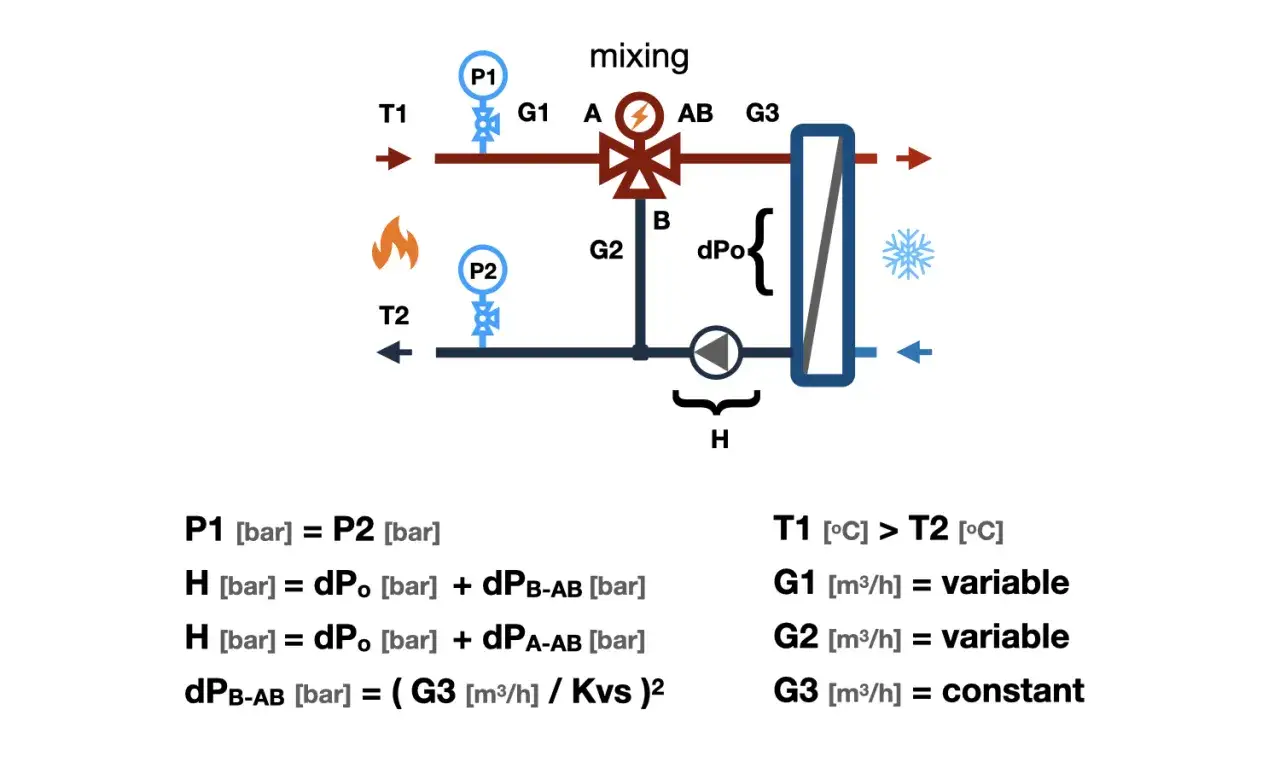

Przy zaworach mieszających zwracam też uwagę na Kvs, czyli przepustowość zaworu przy pełnym otwarciu. AFRISO opisuje Kvs jako przepływ w m³/h przy spadku ciśnienia 1 bar. To nie jest detal katalogowy do wglądu „na potem” - za mały Kvs dusi obieg, a za duży utrudnia precyzyjną regulację.
Jeśli więc instalacja ma pracować cicho i stabilnie, kolejność elementów trzeba dobrać razem z pompą, średnicą przewodów i zakładanym przepływem. To prowadzi prosto do pytania, jak w ogóle rozpoznać, co jest czym na samym korpusie zaworu.
Jak odczytać porty i schemat, zanim skręcisz instalację
Ja przy takim montażu nie ufam pamięci. Najpierw patrzę na oznaczenia na korpusie, bo różni producenci potrafią mieć podobne nazwy handlowe, ale inne układy króćców. Właśnie tu najczęściej rodzą się błędy.
Sprawdź port wspólny i dwa porty robocze
W zaworze trójdrożnym zwykle spotkasz oznaczenia A, B i AB. Port AB jest wspólny, a A i B służą do mieszania albo rozdzielania przepływu. To oznacza, że nie wystarczy wiedzieć, że to „trzy drogi” - trzeba jeszcze ustalić, która droga jest wspólna i jaki kierunek przepływu zakłada producent.
Nie pomijaj strzałki na korpusie
Strzałka przepływu na zaworze nie jest ozdobą. Pokazuje, jak element ma pracować hydraulicznie, a w przypadku wersji z siłownikiem dodatkowo wskazuje, w jaki sposób zawór ma modulować strumień. Jeśli strzałka i schemat są w sprzeczności z tym, co planujesz, to nie jest dobry znak. Zwykle oznacza to, że patrzysz na inny typ zaworu niż myślisz.
Rozróżnij mieszanie od przełączania
To ważne rozróżnienie, bo w języku potocznym wszystko bywa nazywane „trójdrogowym”. Zawór mieszający łączy strumienie, żeby uzyskać jedną temperaturę wyjściową. Zawór przełączający kieruje przepływ albo w jedną, albo w drugą stronę. Dla pompy to nie jest to samo, bo każdy z tych elementów stawia inny opór i wymaga innego położenia w obiegu.Przeczytaj również: Zawór zwrotny wody - Gdzie montować? Uniknij błędów!
Dobierz Kvs do realnego przepływu
Jeśli zawór ma pracować z pompą obiegową, Kvs nie może być przypadkowy. Za niski da odczuwalne dławienie, za wysoki utrudni stabilne mieszanie. W praktyce lepiej dobrać zawór do obliczonego przepływu niż „na zapas”, bo w instalacjach domowych przewymiarowanie bywa tak samo problematyczne jak zbyt mały element.
W instrukcjach montażowych gotowych modułów mieszających widać to bardzo wyraźnie: producent podaje nie tylko sam zawór, ale też pompę, zawory odcinające, a często również zawór zwrotny. To nie jest nadmiar ostrożności, tylko próba domknięcia hydrauliki tak, żeby układ działał od razu po uruchomieniu. Następny krok to lista błędów, które widuję najczęściej.
Najczęstsze błędy, które widać po pierwszym sezonie
W domowych instalacjach błędy przy trójdrożnym zaworze zwykle wychodzą nie od razu, tylko po kilku tygodniach albo po pierwszym sezonie grzewczym. Wtedy właściciel widzi skutki, ale przyczyna siedzi już w montażu. To są najczęstsze przypadki:
- Mylenie funkcji zaworu - ktoś montuje mieszacz jak zawór przełączający albo odwrotnie.
- Zły kierunek przepływu - korpus jest przykręcony poprawnie mechanicznie, ale hydraulicznie działa odwrotnie do założenia.
- Brak zaworu zwrotnego - pojawia się niekontrolowana cyrkulacja i cofanie strumienia przez obieg.
- Za wysoka temperatura na podłogówkę - podłoga dostaje za gorący czynnik, a komfort spada zamiast rosnąć.
- Źle dobrana pompa do oporów - zawór jest poprawny, ale pompa nie radzi sobie z przepływem przez instalację.
- Brak miejsca serwisowego - po sezonie nie da się wygodnie sprawdzić siłownika, filtra ani nastawy.
Najbardziej kosztowny błąd to jednak nie sam montaż, tylko założenie, że zawór trójdrożny „sam wszystko naprawi”. Nie naprawi. Jeżeli układ ma złe średnice, za mały przepływ albo nieprzemyślany rozdział obiegów, zawór będzie tylko maskował problem przez jakiś czas. Potem i tak wróci on w postaci hałasu, nierównego grzania albo zbyt częstych korekt temperatury.
Dlatego przed pierwszym uruchomieniem sprawdzam nie tylko samą kolejność elementów, ale też to, czy cały układ ma sens jako całość. To właśnie ten etap najczęściej oszczędza potem najwięcej czasu.
Co sprawdzić przed rozruchem, żeby instalacja pracowała stabilnie
Przy uruchamianiu domowej instalacji nie szukałbym „idealnego ustawienia” od razu. Najpierw trzeba potwierdzić, że układ jest poprawnie złożony hydraulicznie. Dopiero potem ma sens finezyjna regulacja temperatury i pracy pompy.
- Sprawdź, czy schemat producenta zgadza się z tym, jak fizycznie połączyłeś zawór i pompę.
- Zweryfikuj oznaczenia portów A, B i AB oraz kierunek przepływu na korpusie.
- Upewnij się, że pompa nie pracuje na zbyt dużym dławieniu.
- Skontroluj, czy zawór zwrotny i zawory odcinające są tam, gdzie powinny być.
- Odpowietrz instalację przed pierwszym pełnym grzaniem.
- Ustaw temperaturę zasilania rozsądnie - dla podłogówki zaczynałbym nisko, a nie od pełnego otwarcia.
- Po 24 godzinach sprawdź, czy obiegi nie są nierówno dogrzane i czy pompa nie wydaje nietypowych dźwięków.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: najpierw schemat, potem pompa, na końcu sam zawór. W instalacjach domowych ten porządek naprawdę ma znaczenie, bo decyduje o stabilnej temperaturze, cichej pracy i mniejszej liczbie poprawek po rozruchu. A gdy układ jest nietypowy albo łączy kilka źródeł ciepła, lepiej oprzeć się na dokumentacji konkretnego producenta niż na ogólnej regule z forum.
