Instalacja elektryczna bezpuszkowa ma sens tam, gdzie liczy się prostsza diagnostyka, mniej punktów łączeniowych w ścianach i lepszy porządek na etapie wykończenia. W dobrze zaprojektowanym domu połączenia trafiają do głębokich puszek pod gniazdami i łącznikami, a nie do klasycznych puszek rozgałęźnych pod sufitem. Pokażę ci, jak taki układ działa, czym zastępuje tradycyjne rozwiązania, kiedy rzeczywiście się opłaca i gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem układu bez puszek
- Nie rezygnuje się z puszek całkowicie - usuwa się głównie puszki rozgałęźne pod sufitem, a połączenia trafiają do puszek osprzętowych.
- Najczęściej stosuje się głębokie puszki 60-80 mm, bo w standardowej puszce zwyczajnie brakuje miejsca na przewody i złączki.
- Kluczowe są złączki sprężynowe i dobra dokumentacja, bo to one decydują o wygodzie serwisu po latach.
- Układ najlepiej sprawdza się w nowych domach i większych remontach, gdzie można od razu zaplanować trasy przewodów i obwody.
- Największe ryzyko to zbyt płytkie puszki, brak opisu obwodów i prowadzenie kabli bez konsekwentnych stref.
- Koszt całej instalacji zależy bardziej od liczby punktów i automatyki niż od samego faktu rezygnacji z puszek rozgałęźnych.
Na czym polega bezpuszkowy układ w domu

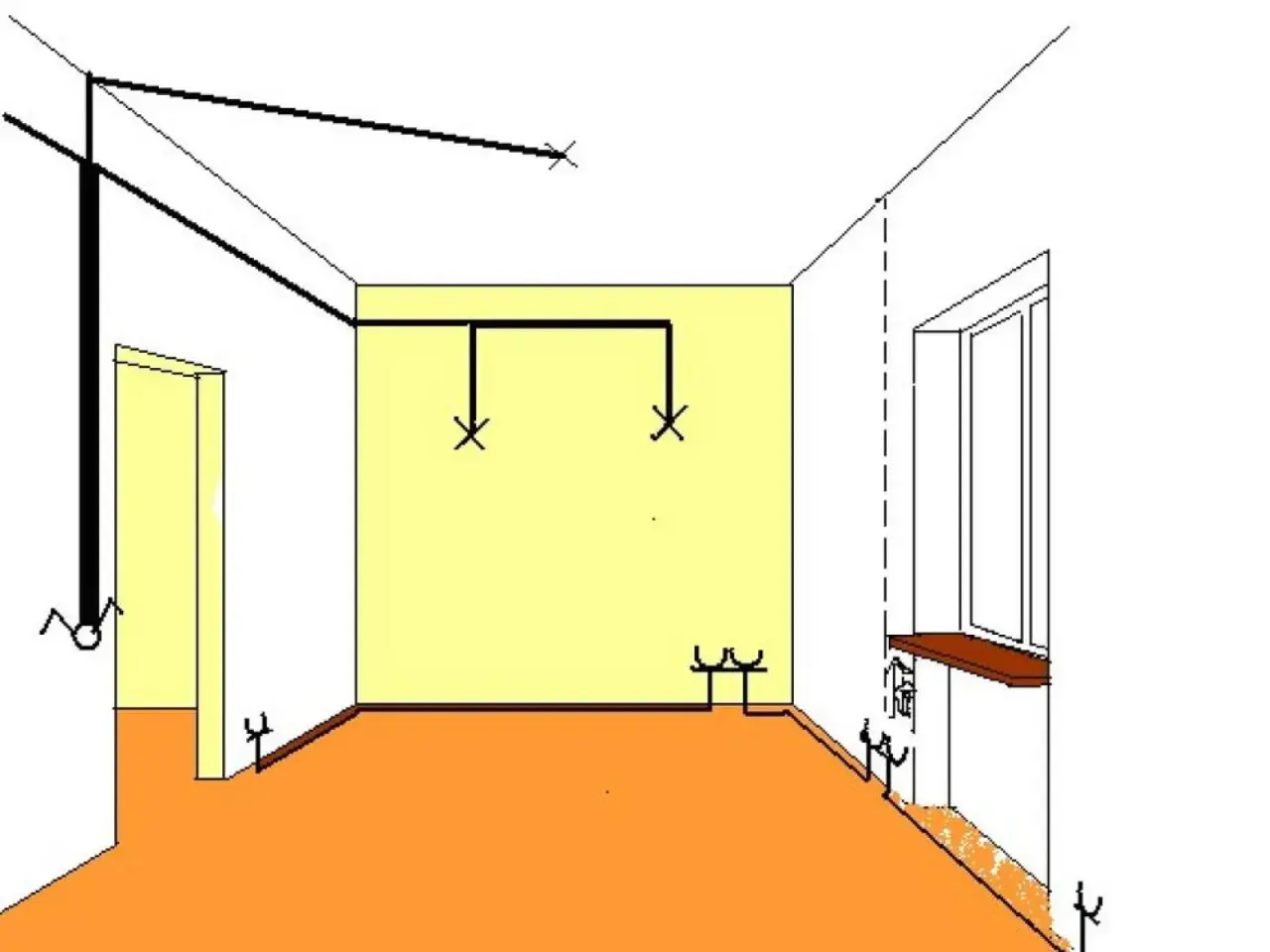

W praktyce chodzi o prostą zmianę logiki: zamiast zbierać przewody w jednej puszce pod sufitem, prowadzi się je tak, aby połączenia wykonywać w puszkach pod gniazdami, łącznikami i innym osprzętem. To nadal jest normalna instalacja domowa, tylko z innym miejscem łączenia żył. Ja traktuję taki układ jako rozwiązanie porządkujące instalację, a nie jako modny skrót.
Najważniejsza różnica dotyczy organizacji obwodów. Z rozdzielnicy wychodzi osobny obwód, który trafia do pierwszego punktu, a stamtąd biegnie dalej do kolejnych. Dzięki temu awaria jednego punktu jest zwykle łatwiejsza do namierzenia, bo nie trzeba szukać po suficie ukrytych połączeń. W praktyce taki układ szczególnie dobrze działa w nowych domach, przy większych modernizacjach i tam, gdzie od początku planuje się więcej punktów sterowania, rolet, czujników czy automatyki.
Warto też od razu doprecyzować jedną rzecz: nazwa „bezpuszkowy” bywa myląca. Puszki nadal są potrzebne, tylko pełnią inną funkcję. Zamiast zbędnych puszek rozgałęźnych zostają puszki osprzętowe, a ich rola staje się ważniejsza, bo muszą pomieścić zarówno osprzęt, jak i połączenia przewodów. To prowadzi wprost do pytania, czym właściwie zastępuje się klasyczne łączenie żył.
Jakie metody łączenia przewodów zastępują klasyczne puszki
W domowej praktyce najczęściej używa się kilku rozwiązań, ale nie wszystkie są równie wygodne. Dla mnie najważniejsze jest to, czy po kilku latach da się do danego punktu wrócić bez kucia ściany i zgadywania, który przewód do czego prowadzi.
Złączki sprężynowe w puszkach osprzętowych
To najpraktyczniejsze rozwiązanie w nowym domu. Złączki sprężynowe dobrze trzymają przewody, są szybkie w montażu i zajmują mniej miejsca niż przypadkowe skręcanie żył. W tej kategorii mieszczą się popularne złączki do przewodów jednodrutowych i linkowych, stosowane w puszkach pod gniazdami, łącznikami i lampami. Ich przewaga jest prosta: szybciej się je montuje, a poprawnie dobrane połączenie nie wymaga późniejszego „dokręcania na oko”.
Zaciski śrubowe i klasyczne listwy
Da się je stosować, ale przy ciasnej puszce osprzętowej są mniej wygodne. Wymagają większej staranności przy dokręcaniu i większej uwagi przy serwisie. Jeśli instalacja ma być często modyfikowana, wolę rozwiązania sprężynowe, bo ograniczają ryzyko luźnego styku i skracają czas pracy. Zaciski śrubowe nadal mają sens, ale raczej tam, gdzie miejsce nie jest problemem albo gdzie projekt przewiduje bardzo konkretne zastosowanie.
Przeczytaj również: Jak podłączyć agregat do domu? Bezpieczny schemat i błędy
Połączenia w rozdzielnicy lub w szafce technicznej
W części domów część funkcji da się przenieść bliżej rozdzielnicy, zwłaszcza przy inteligentnym sterowaniu, centralnym sterowaniu roletami czy bardziej rozbudowanej automatyce. To nie znaczy, że wszystko powinno lądować w rozdzielnicy. Ja widzę to raczej jako uzupełnienie układu, a nie zamiennik lokalnych połączeń. Dobrze zaplanowana rozdzielnica porządkuje instalację, ale nie rozwiązuje problemu źle poprowadzonych tras w ścianach.
Jeśli układ ma działać bezproblemowo, sam wybór złączki nie wystarczy. Równie ważne są trasy przewodów, wysokości osprzętu i zapas miejsca w puszkach, więc przechodzę do tego, co w praktyce najbardziej decyduje o jakości całej instalacji.
Jak zaprojektować trasy i punkty, żeby później nie kuć ścian

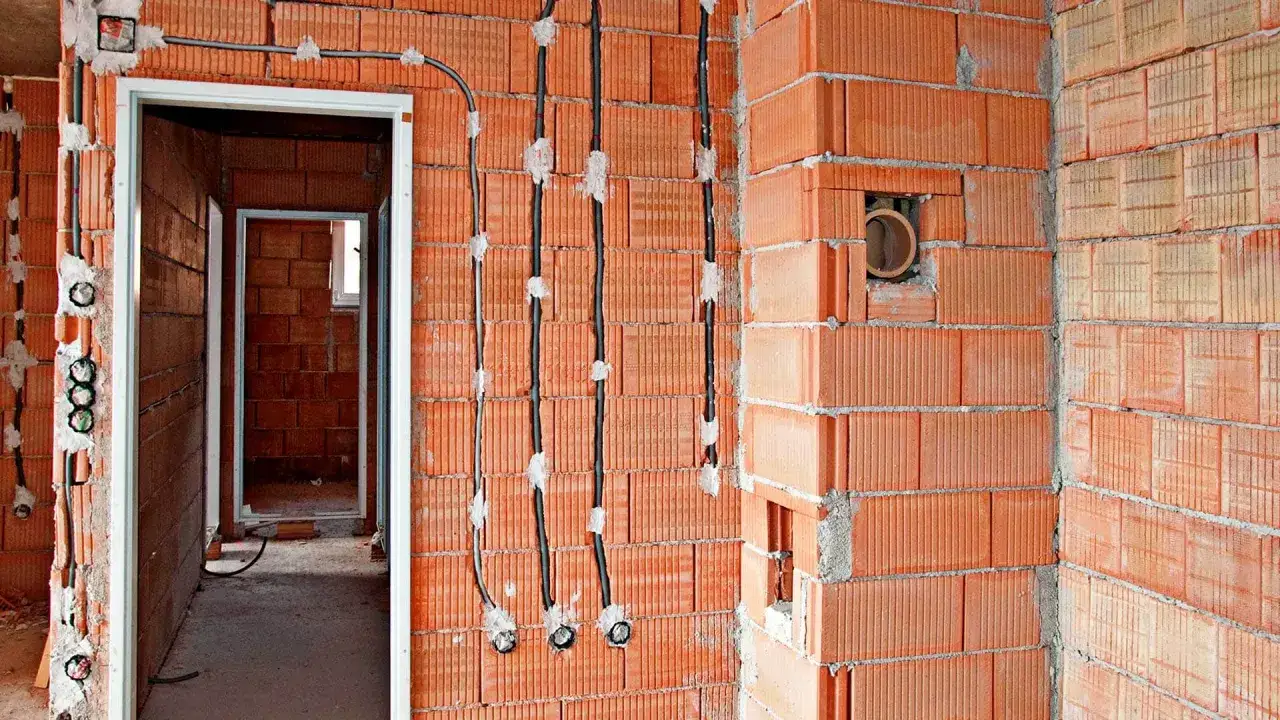

Najwięcej problemów nie wynika z samego systemu, tylko z projektu. Przewody trzeba prowadzić w przewidywalny sposób: poziomo i pionowo, bez skosów, tak żeby później dało się bezpiecznie wiercić i odtworzyć przebieg instalacji. W praktyce trzymam się zasady, że każda zmiana kierunku powinna być czytelna, a odgałęzienia prowadzi się do punktów osprzętu możliwie najkrótszą drogą.
W domu jednorodzinnym dobrze sprawdza się typowy układ, w którym gniazda zasilane są przewodem 3×2,5 mm², a oświetlenie przewodem 3×1,5 mm². To nadal trzeba dopasować do projektu i obciążenia, ale taki punkt odniesienia jest praktyczny. Przy puszkach osprzętowych nie oszczędzałbym też na głębokości: 60 mm to rozsądne minimum, a przy większej liczbie przewodów lub przy nowoczesnym osprzęcie lepiej sprawdzają się puszki 70-80 mm.Wysokości punktów też mają znaczenie. W typowym domu łączniki umieszczam zwykle na wysokości około 85 cm, gniazda w zakresie 40-85 cm, a nad blatem kuchennym około 115 cm. Przy termostatach, wideodomofonach czy innych urządzeniach specjalnych zawsze sprawdzam zalecenia producenta, bo one potrafią być ważniejsze niż ogólna praktyka. Jeżeli przewody idą w podłodze, prowadzi się je w peszlach albo innych osłonach, żeby później można było reagować bez demolowania posadzki.
Ja zawsze patrzę na projekt w prosty sposób: jeśli po zamknięciu ścian nie da się odtworzyć logiki trasy przewodu, to projekt jest za słaby. Taka dyscyplina prowadzenia instalacji naturalnie prowadzi do pytania, czy cały ten wysiłek faktycznie daje przewagę nad klasycznym układem.
Co zyskujesz, a co oddajesz
Tu nie ma rozwiązania idealnego. Bezpuszkowy układ daje wyraźne korzyści, ale wymaga większego porządku na etapie projektu i montażu. Poniżej zestawiam to tak, jak sam oceniam podobne instalacje na budowie.
| Aspekt | Układ bez puszek rozgałęźnych | Układ tradycyjny | Co to oznacza w praktyce |
|---|---|---|---|
| Estetyka | Brak dekielków pod sufitem, czystsze ściany | Puszki są zwykle bardziej widoczne lub trudniejsze do ukrycia | Lepszy efekt wizualny, zwłaszcza w nowoczesnych wnętrzach |
| Serwis | Łączenia są bliżej osprzętu i łatwiej dostępne | Trzeba szukać puszek i często liczyć się z kuciem | Naprawy i rozbudowa bywają szybsze |
| Projekt | Wymaga większej dyscypliny przy trasach i opisach obwodów | Układ bywa prostszy do rozrysowania, ale mniej przejrzysty | Lepszy projekt na starcie oszczędza czas po latach |
| Koszt | Często trochę większy koszt puszek, złączek i planowania | Niższy koszt pojedynczych elementów, ale mniej wygodny serwis | Różnicę robi liczba punktów, a nie sama nazwa systemu |
| Modernizacja | Dobrze działa przy nowych inwestycjach | Łatwiejszy do spotkania w starszych domach | Przy remoncie bez kucia klasyczny układ bywa po prostu rozsądniejszy |
W praktyce najlepszy wynik daje nie sam wybór „bez puszek”, tylko połączenie tego z dobrą dokumentacją i konsekwentnym montażem. Jeśli te elementy się rozjadą, cały zysk z prostszego serwisu szybko znika.
Najczęstsze błędy, które widzę na budowach
Najwięcej kłopotów powtarza się zaskakująco podobnie. Poniżej rzeczy, które naprawdę potrafią zepsuć całą koncepcję, nawet jeśli sam pomysł był dobry.
- Zbyt płytkie puszki osprzętowe - w środku robi się ciasno, przewody się wyginają, a złączki nie mają gdzie pracować. To jeden z najczęstszych błędów.
- Brak miejsca na zapas przewodu - po odkręceniu osprzętu wszystko jest naprężone, więc każda naprawa robi się niepotrzebnie trudna.
- Prowadzenie przewodów po skosie - dziś wygląda niewinnie, ale za kilka lat ktoś wierci otwór w ścianie i trafia w trasę, której nie powinno tam być.
- Mieszanie wielu obwodów bez opisu - jeśli połączenia nie są opisane w rozdzielnicy i w dokumentacji, serwis staje się zgadywanką.
- Za mało obwodów w kuchni i strefach technicznych - potem jeden czajnik, piekarnik i zmywarka robią większy bałagan niż sam system połączeń.
- Brak zdjęć przed tynkami - to niby drobiazg, ale po zamknięciu ścian bywa bezcenny przy późniejszych przeróbkach.
Ja zwykle mówię inwestorowi wprost: jeśli instalacja nie ma dokumentacji powykonawczej, to oszczędność na etapie budowy może zamienić się w koszt naprawy po pierwszej większej zmianie aranżacji. Żeby tego uniknąć, trzeba od początku dobrze policzyć zarówno technikę, jak i budżet.
Co przygotować przed montażem, żeby nie przepłacić i nie zawalić serwisu
Jeśli miałbym wskazać jedną rzecz, która najbardziej wpływa na sukces takiej instalacji, powiedziałbym: projekt obwodów przed montażem osprzętu. Najpierw ustala się, które punkty mają działać razem, gdzie będzie sterowanie, ile obwodów przypada na kuchnię, salon, łazienkę czy garaż, a dopiero potem dobiera się puszki, złączki i osprzęt. To zwyczajnie ogranicza chaos.
- zrób listę punktów: gniazda, łączniki, lampy, rolety, router, czujniki, urządzenia smart;
- zapewnij miejsce w rozdzielnicy i zostaw rezerwę na przyszłe obwody;
- ustal od razu, czy potrzebujesz puszek 60 mm, czy lepiej od razu iść w 70-80 mm;
- poproś o zdjęcia tras przewodów przed tynkowaniem i przed zabudową płytami;
- opisz każdy obwód w rozdzielnicy, nie tylko ogólnie, ale tak, by dało się go odnaleźć po latach;
- jeśli planujesz automatykę, przewidź dodatkowe przewody sterujące, zanim ściany zostaną zamknięte.
Jeżeli chodzi o pieniądze, nie traktowałbym bezpuszkowego układu jak cudownego sposobu na duże oszczędności. Przy domu o powierzchni około 120 m² standardowa instalacja elektryczna bywa liczona mniej więcej w przedziale 12-15,6 tys. zł, a różnice między wariantami najczęściej wynikają z liczby punktów, jakości osprzętu i stopnia automatyzacji. Sama zmiana sposobu łączenia przewodów może podnieść koszt materiałów, ale zwykle nie jest to czynnik, który decyduje o całym budżecie.
Najrozsądniej potraktować ten system jako sposób na lepszą organizację domu, a nie jako skrót montażowy. Jeśli od początku przewidzisz głębokie puszki, czytelne trasy i porządny opis obwodów, zyskasz instalację, przy której po latach naprawdę da się pracować bez zgadywania, gdzie biegnie przewód i co jest do czego podłączone.
