Koparko-ładowarka łączy dwa różne światy: z przodu pracuje jak ładowarka, z tyłu jak koparka. To właśnie jej konstrukcja decyduje o stabilności, zasięgu, komforcie pracy i kosztach serwisu, więc w praktyce nie jest to detal, ale rdzeń całej maszyny. Poniżej rozkładam temat na części pierwsze: od ramy i hydrauliki po elementy, które najczęściej zużywają się na budowie i w robotach drogowych.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Maszyna ma dwa osobne układy robocze: przedni do załadunku i tylny do wykopów.
- O bezpieczeństwie kopania decydują przede wszystkim stabilizatory, rozkład masy i jakość hydrauliki.
- Napęd 4x4, przekładnia i osiowanie wpływają na trakcję, zwłaszcza na grząskim lub nierównym terenie.
- W serwisie najczęściej kontroluje się sworznie, tuleje, przewody hydrauliczne, filtry i ogumienie.
- W robotach drogowych najlepiej sprawdzają się wersje z dobrym zasięgiem, sensowną widocznością i łatwym dostępem do obsługi.

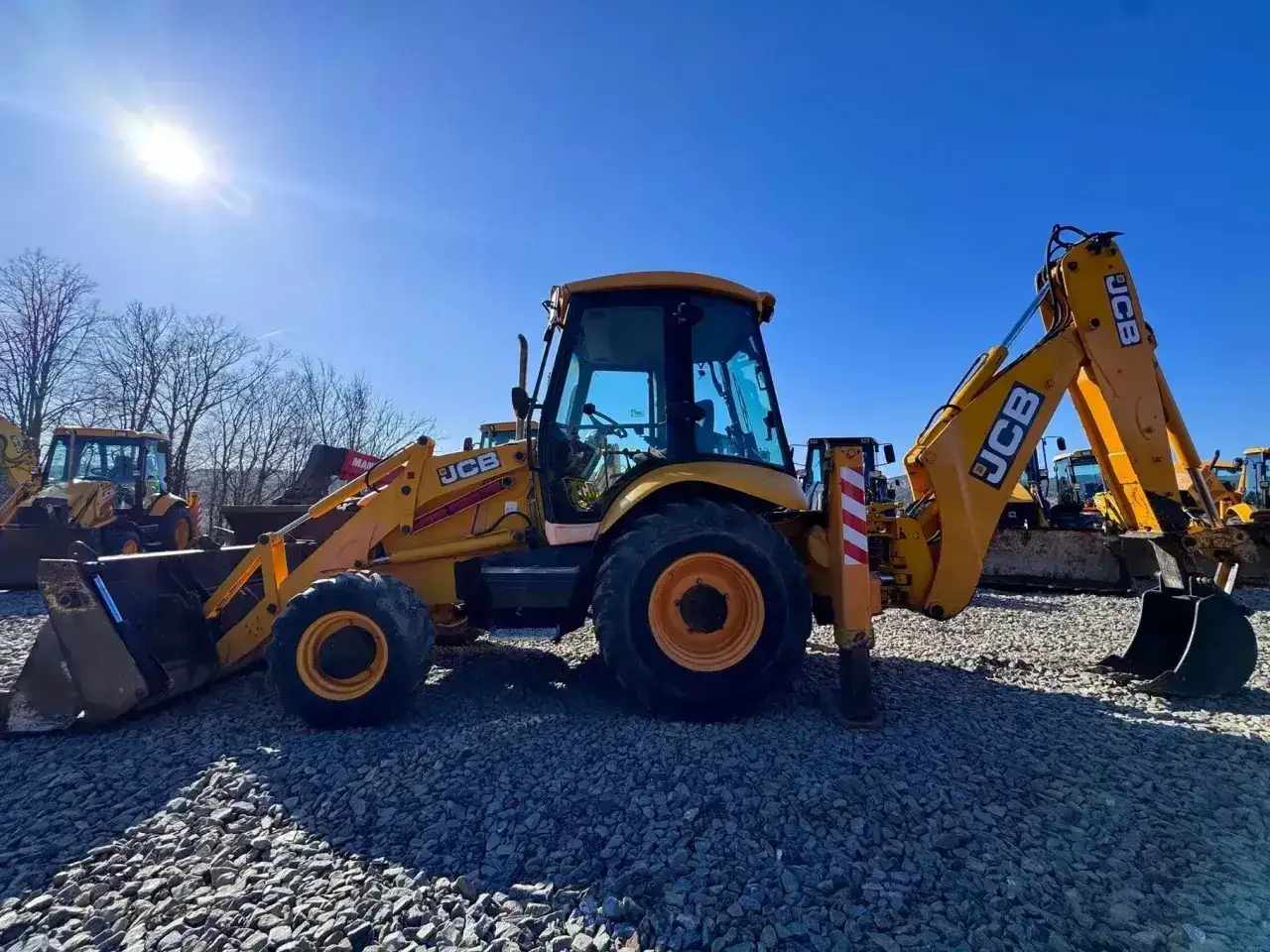

Jak wygląda konstrukcja koparko-ładowarki
W środku wszystko zaczyna się od ramy nośnej, do której przymocowane są mosty, kabina, silnik i oba układy robocze. Przednia część odpowiada za spychanie, nabieranie i przenoszenie materiału, a tylna za precyzyjne kopanie, wykonywanie wykopów liniowych i prac przy sieciach. Dobrze zaprojektowana maszyna musi być jednocześnie sztywna i na tyle elastyczna, by znosić pracę na nierównym podłożu bez utraty stabilności.
W praktyce budowa koparko-ładowarki wymusza kompromis: nie może być tak masywna jak duża koparka gąsienicowa, ale też nie może zachowywać się jak lekki ładowacz kołowy. Dlatego w tej klasie tak ważne są ciężar własny, rozstaw osi, geometria wysięgnika i jakość połączeń śrubowych oraz sworzni. Gdy któryś z tych elementów jest zbyt słaby, maszyna szybko traci precyzję, a operator zaczyna walczyć nie z gruntem, tylko z konstrukcją.
| Element | Za co odpowiada | Na co patrzę w praktyce |
|---|---|---|
| Rama i podwozie | Przenoszą obciążenia z obu układów roboczych | Spawy, pęknięcia, ślady napraw i luz na połączeniach |
| Silnik | Napędza maszynę i układ hydrauliczny | Reakcję pod obciążeniem, dymienie, wycieki i temperaturę pracy |
| Przekładnia i mosty | Przenoszą moment na koła i pozwalają jechać w terenie | Płynność zmiany biegów, hałas, wycieki i stan napędów |
| Układ hydrauliczny | Porusza łyżkami, ramionami, stabilizatorami i osprzętem | Siłę ruchu, szybkość reakcji, grzanie oleju i szczelność przewodów |
| Przednia ładowarka | Ładuje, przenosi i wyrównuje materiał | Luz na sworzniach, stan krawędzi łyżki i geometrię ramion |
| Tylne ramię koparkowe | Wykonuje wykopy i prace precyzyjne | Zużycie tulei, siłowników, mocowań łyżki i obrotnicy |
| Kabina | Chroni operatora i daje kontrolę nad maszyną | Widoczność, ergonomię sterowania, hałas i stan osłon |
Ten układ sprawia, że koparko-ładowarka jest z natury maszyną uniwersalną, ale też mocno zależną od jakości projektu. To z kolei najlepiej widać wtedy, gdy porównam jej dwa końce robocze osobno.
Przedni osprzęt i tylne ramię pracują na innych zasadach
Przód maszyny służy do szybkiej obsługi materiału. Łyżka ładowarkowa ma zwykle większą pojemność niż łyżka koparkowa, dlatego lepiej nadaje się do załadunku kruszywa, rozgarniania ziemi, oczyszczania placu czy zasypywania wykopów. Tył działa odwrotnie: ma dawać precyzję, kontrolę i możliwość sięgnięcia w głąb wykopu bez ciągłego przestawiania całej maszyny.
W dobrze ustawionej koparko-ładowarce te dwa światy nie konkurują ze sobą, tylko się uzupełniają. Z przodu liczy się cykl roboczy i widoczność przy pracy z materiałem, z tyłu - stabilność, dokładność ruchu i możliwość pracy w wąskim pasie. W praktyce operator bardzo szybko wyczuwa, czy dana maszyna jest lepsza do załadunku, czy do kopania, bo różnica zwykle nie wynika z mocy silnika, tylko z geometrii osprzętu.
| Strefa robocza | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Przednia ładowarka | Załadunek, przemieszczanie urobku, niwelacja, zasypywanie | Nie daje takiej precyzji jak wysięgnik koparkowy |
| Tylne ramię | Wykopy liniowe, fundamenty, przyłącza, prace przy krawężnikach | Wymaga stabilizatorów i dobrej pozycji maszyny |
W aktualnych ofertach producentów widać, że ta klasa maszyn najczęściej mieści się mniej więcej w przedziale od około 74 do 110 KM, a głębokość kopania zależy od wersji i potrafi sięgać mniej więcej 4,4-6 m. To już wystarcza do większości robót komunalnych, drogowych i przy sieciach, ale nadal nie zastępuje pełnowymiarowej koparki przy naprawdę głębokich wykopach. Dalej najważniejsze jest więc nie tylko to, co maszyna ma na końcu ramion, ale jak dokładnie pracuje jej hydraulika i napęd.
Hydraulika i napęd wpływają na siłę, płynność i zasięg
Układ hydrauliczny to serce tej maszyny: pompy tłoczą olej pod ciśnieniem, a siłowniki zamieniają to ciśnienie w ruch łyżki, ramienia, wysięgnika i podpór. Jeśli hydraulika jest dobrze zestrojona, ruchy są płynne, szybkie i przewidywalne. Jeśli nie, operator czuje szarpanie, spadek siły pod obciążeniem albo grzanie się układu już po krótkiej pracy.
W mocniejszych i lepiej wyposażonych modelach spotyka się układ load-sensing, czyli system dopasowujący wydajność pompy do aktualnego zapotrzebowania. Mówiąc prościej, pompa nie tłoczy niepotrzebnie pełnego strumienia oleju przez cały czas, tylko reaguje na to, co robi operator. To poprawia ekonomikę pracy i zwykle daje lepsze wyczucie osprzętu. Do tego dochodzi napęd na cztery koła, blokady różnicowe i przekładnia dobrana tak, by maszyna nie traciła trakcji na błocie, podsypce ani na świeżo rozebranej nawierzchni.
- Młot hydrauliczny przydaje się przy twardych nawierzchniach i rozbiórkach.
- Świder ułatwia wykonywanie otworów pod słupki, znaki i ogrodzenia.
- Łyżka skarpowa pomaga przy profilowaniu i wykańczaniu wykopów.
- Chwytak sprawdza się przy kamieniu, korzeniach i nieregularnym materiale.
- Widły paletowe zamieniają maszynę w prosty sprzęt przeładunkowy.
W takich zastosowaniach duże znaczenie ma też prowadzenie przewodów. Gdy są dobrze osłonięte i poprowadzone przez wysięgnik, łatwiej je ochronić przed uszkodzeniem na placu budowy. To drobiazg tylko z pozoru, bo właśnie przewody, złącza i siłowniki najczęściej zdradzają, czy maszyna była projektowana pod ciężką eksploatację, czy tylko pod katalogowy wygląd. A skoro hydraulika już pracuje, trzeba jeszcze zadbać o to, by sama maszyna miała pod sobą odpowiednie oparcie.
Stabilność, kabina i bezpieczeństwo nie są dodatkiem
Tył koparko-ładowarki nie powinien pracować „na kole”. Przy kopaniu stabilizatory przejmują część obciążenia, odciążają zawieszenie i zmniejszają kołysanie całej konstrukcji. To właśnie one decydują, czy maszyna stoi pewnie przy wykopie, czy zaczyna się niebezpiecznie przemieszczać przy mocniejszym ruchu łyżki. W robotach przy sieciach albo na skraju wykopu ta różnica ma realne znaczenie dla bezpieczeństwa i jakości pracy.
Na stabilność wpływa też rozkład masy, stan ogumienia i blokady transportowe wysięgnika. Kabina powinna zapewniać dobrą widoczność zarówno do przodu, jak i na tył, bo operator nie może pracować „na wyczucie”. Z mojego doświadczenia wynika, że najlepsze maszyny nie tylko dobrze kopią, ale też ułatwiają szybkie, powtarzalne ustawienie: bez nerwowego poprawiania pozycji po każdym ruchu. To oszczędza czas i ogranicza zmęczenie operatora, zwłaszcza przy długich dniach na budowie.
| Element bezpieczeństwa | Po co jest | Co sprawdzam przed pracą |
|---|---|---|
| Stabilizatory | Odciążają maszynę podczas kopania | Stan stóp, przewodów, siłowników i równe opuszczanie |
| Blokada wysięgnika | Unieruchamia ramię w transporcie | Skuteczność blokady i brak samoczynnego opadania |
| Ogumienie | Przenosi napęd i wpływa na stabilność | Ciśnienie, przecięcia, zużycie bieżnika i nierówne ścieranie |
| Kabina | Chroni operatora i porządkuje sterowanie | Widoczność, działanie zamków, fotela i osłon |
Zanim ruszę w teren, zawsze robię krótki obchód: patrzę na wycieki, luz na sworzniach, stan stóp stabilizatorów, opony i reakcję hydrauliki na wolnych obrotach. To proste czynności, ale właśnie one często wychwytują usterkę, zanim stanie się kosztowna. Gdy ten fundament jest w porządku, można już sensownie ocenić, który wariant konstrukcyjny naprawdę pasuje do konkretnej roboty.
Który wariant konstrukcji lepiej pasuje do robót drogowych
Nie każda koparko-ładowarka jest zbudowana tak samo. Różnice widać przede wszystkim w układzie tylnego ramienia, zasięgu oraz sposobie pracy w ciasnym terenie. Dla dróg, kanalizacji i miejskich wykopów te detale są ważniejsze niż marketingowa nazwa modelu, bo to one decydują, czy maszyna będzie szybka, czy będzie tylko dobrze wyglądać na placu.
W praktyce najczęściej porównuję trzy rzeczy: czy tylne ramię ma przesuw boczny, czy jest centralne, czy wysięgnik daje dodatkowy zasięg oraz jak łatwo da się z maszyny korzystać przy krawężniku, ogrodzeniu albo ścianie budynku. Wersje z wysuwanym ramieniem potrafią dodać nawet około 1 m zasięgu, co bywa bardzo przydatne przy rowach i instalacjach. Z kolei przesuw boczny pozwala lepiej ustawić maszynę bez ciągłego manewrowania całym podwoziem.
| Wariant | Kiedy ma sens | Najważniejsza zaleta | Ograniczenie |
|---|---|---|---|
| Układ centralny | Prostsze, uniwersalne roboty na placu budowy | Niższa złożoność i zwykle łatwiejszy serwis | Słabszy w pracy bardzo blisko przeszkód |
| Przesuw boczny | Prace przy krawężnikach, studzienkach i wąskich pasach drogowych | Mniej przestawiania maszyny, lepsze ustawienie przy przeszkodach | Więcej elementów ruchomych i wyższa cena zakupu |
| Wysuwane ramię | Gdy trzeba sięgnąć dalej bez ruszania maszyny | Większy zasięg i lepsza elastyczność na wykopie | Większa masa, koszt i złożoność układu |
| Wersja kompaktowa | Miasto, ciasne ulice, mniejsze place i krótsze przejazdy | Łatwiejsze manewrowanie i lepsza praca w ograniczonej przestrzeni | Mniejszy zapas siły i zwykle skromniejszy zasięg |
Przy robotach drogowych wygrywa więc nie największa maszyna, tylko ta, która najmniej przeszkadza w organizacji pracy. Jeśli operator ma często stawać przy krawężniku, studzience albo barierze, przesuw boczny i dobra widoczność są po prostu bardziej użyteczne niż samą mocą większy silnik. I właśnie wtedy wraca temat serwisu, bo konstrukcja, która jest wygodna na budowie, powinna być równie wygodna w obsłudze technicznej.
Co zużywa się najszybciej i jak rozpoznać to w serwisie
W koparko-ładowarce najszybciej zużywają się zwykle nie duże elementy konstrukcji, tylko połączenia ruchome i hydraulika. Sworznie, tuleje, złącza szybkozłączy, przewody, uszczelnienia siłowników i punkty smarowania pracują non stop, więc nawet dobrze utrzymana maszyna po czasie zaczyna pokazywać luzy albo wycieki. Jeśli ktoś ignoruje ten etap, później płaci dwa razy: raz za drobną awarię, a drugi raz za skutki pracy „na zużyciu”.
Ja przy ocenie stanu technicznego zwracam uwagę przede wszystkim na powtarzalne objawy, bo to one mówią więcej niż sam licznik motogodzin. Spadek siły może oznaczać problem z hydrauliką, szarpanie - zapowietrzenie albo zużyty rozdzielacz, a przegrzewanie - zabrudzony pakiet chłodnic lub przeciążenie układu. W dobrze zaprojektowanych maszynach duże znaczenie ma też dostęp do punktów obsługi: jeśli filtry, bagnety i smarowniczki są dostępne z poziomu gruntu, operator ma większą szansę wykonać codzienną kontrolę bez odkładania jej „na później”.
| Objaw | Najczęstsza przyczyna | Co robię najpierw |
|---|---|---|
| Luz na łyżce lub ramieniu | Sworznie i tuleje po prostu się wybijają | Sprawdzam punkty obrotu i pomiar luzu |
| Osłabiona reakcja hydrauliki | Niski poziom oleju, filtr, pompa lub rozdzielacz | Kontroluję olej, filtry i szczelność przewodów |
| Wycieki pod maszyną | Przewody, złącza albo uszczelnienia siłowników | Lokalizuję źródło, a nie tylko wycieram ślady |
| Grzanie się układu | Zabrudzony chłodniczy pakiet lub praca na zbyt dużym obciążeniu | Czyszczę chłodzenie i sprawdzam obciążenie robocze |
| Ściąganie maszyny na boki | Ogumienie, ciśnienie lub problem z mostami | Porównuję ciśnienie i stan opon oraz napędów |
W serwisie najbardziej cenię konstrukcje, które nie zmuszają do demontażu pół maszyny, żeby skontrolować podstawowe rzeczy. To brzmi banalnie, ale w realnych warunkach budowy skraca przestoje bardziej niż drobne różnice w mocy. Dlatego przy drogach i sieciach patrzę już nie tylko na to, jak koparko-ładowarka pracuje, ale też jak szybko można ją sprawdzić, oczyścić i przygotować do kolejnego dnia.
Przy drogach i sieciach wygrywa układ, który oszczędza manewry
Jeżeli maszyna ma pracować przy krawężnikach, przepustach, studzienkach albo wzdłuż czynnej jezdni, liczy się coś więcej niż katalogowy udźwig. Najpierw sprawdzam, czy operator ma dobry dostęp do osprzętu, czy wysięgnik nie wymusza ciągłego przesuwania całej maszyny i czy serwis da się zrobić szybko, bez szukania punktów obsługi po omacku. W praktyce właśnie te cechy najczęściej decydują o tym, czy sprzęt zarabia, czy stoi.
- Przy wąskich pasach drogowych szukam przesuwu bocznego albo bardzo dobrego zasięgu ramienia.
- Przy cięższym urobku stawiam na mocny układ hydrauliczny i pewną trakcję 4x4.
- Przy osprzęcie dodatkowym sprawdzam szybkozłącze i dodatkowy obieg hydrauliczny.
- Przy pracy zmianowej ważny jest szybki dostęp do filtrów, płynów i punktów smarowania.
- Przy maszynach do miasta zwracam uwagę na widoczność, promień skrętu i łatwość transportu.
Dobra koparko-ładowarka do takich zadań nie musi być największa, ale musi być przewidywalna w pracy i łatwa w obsłudze. Jeżeli konstrukcja jest przemyślana, maszyna robi więcej w krótszym czasie, a serwis nie zamienia się w niepotrzebną walkę z dostępem do podstawowych podzespołów.
