Niwelator, co to właściwie jest? To instrument, który pozwala szybko i precyzyjnie określać różnice wysokości na budowie, przy drogach i w pracach serwisowych, gdzie kilka milimetrów potrafi zmienić cały efekt robót. W tym tekście wyjaśniam, jak działa taki sprzęt, czym różnią się jego najważniejsze rodzaje, gdzie naprawdę się przydaje i co ma znaczenie przy wyborze oraz kalibracji.
Patrzę na ten temat praktycznie: nie od strony katalogu, tylko z perspektywy placu robót, gdzie liczy się tempo, powtarzalność i odporność na warunki pracy. Jeśli chcesz zrozumieć, kiedy niwelator jest niezbędny, a kiedy wystarczy prostsze rozwiązanie, znajdziesz tu konkrety bez zbędnego teoretyzowania.
Najważniejsze rzeczy o niwelatorze, które warto zapamiętać
- Niwelator mierzy różnice wysokości, a nie tylko potocznie rozumianą „równość” powierzchni.
- W budownictwie najczęściej używa się niwelatora optycznego i laserowego rotacyjnego.
- Laser przyspiesza pracę jednej osoby, a optyka często wygrywa prostotą i ceną.
- Na wynik równie mocno jak sprzęt wpływają statyw, łata, warunki terenowe i regularna kalibracja.
- Przy robotach drogowych i ziemnych niwelator oszczędza poprawki tam, gdzie spadek lub poziom muszą być trzymane precyzyjnie.
Czym jest niwelator i co naprawdę mierzy
Najkrócej mówiąc, niwelator to urządzenie do wyznaczania różnic wysokości między punktami. Nie mierzy on „prostoty” w sensie potocznym, tylko porównuje położenie punktów względem punktu odniesienia, czyli np. reperu, który ma znaną wysokość. W praktyce odczyt wykonuje się na łacie niwelacyjnej, czyli podziałce ustawionej w terenie.
To rozróżnienie jest ważne, bo od niwelatora oczekuje się przede wszystkim powtarzalności. Na budowie nie chodzi o to, by powierzchnia „wyglądała na równą”, tylko by fundament, podsypka, krawężnik albo spadek odwodnienia miały dokładnie taką rzędną, jaką przewidział projekt. Ja traktuję ten sprzęt jako tłumacza między dokumentacją a terenem.
W praktyce niwelator spotyka się tam, gdzie błąd wysokościowy szybko robi problem: przy robotach ziemnych, przy podbudowach drogowych, przy ustawianiu elementów prefabrykowanych i przy pracach serwisowych wokół maszyn, podjazdów czy stanowisk montażowych. Skoro wiadomo już, po co się go używa, łatwiej zrozumieć sam pomiar.
Jak działa pomiar w praktyce
Sam mechanizm nie jest skomplikowany, ale wymaga porządnego ustawienia. Niwelator stawia się na statywie, spoziomowuje, a następnie odczytuje wysokość na łacie lub pracuje z odbiornikiem sygnału. W najlepszym skrócie: urządzenie tworzy punkt lub płaszczyznę odniesienia, a reszta polega na sprawdzeniu, czy dany punkt jest wyżej, niżej, czy dokładnie na tym samym poziomie.
Pomiar optyczny
W wersji optycznej operator patrzy przez lunetę na łatę i odczytuje podziałkę. W środku działa układ optyczny z kompensatorem, czyli elementem, który pomaga utrzymać linię celowania w poziomie mimo drobnych drgań czy niedoskonałości podłoża. To rozwiązanie jest proste, odporne i bardzo dobrze sprawdza się tam, gdzie liczy się rzetelny odczyt, a nie elektroniczne dodatki.
Przeczytaj również: Rampa przeładunkowa - Jak wybrać idealną? Poradnik
Pomiar laserowy

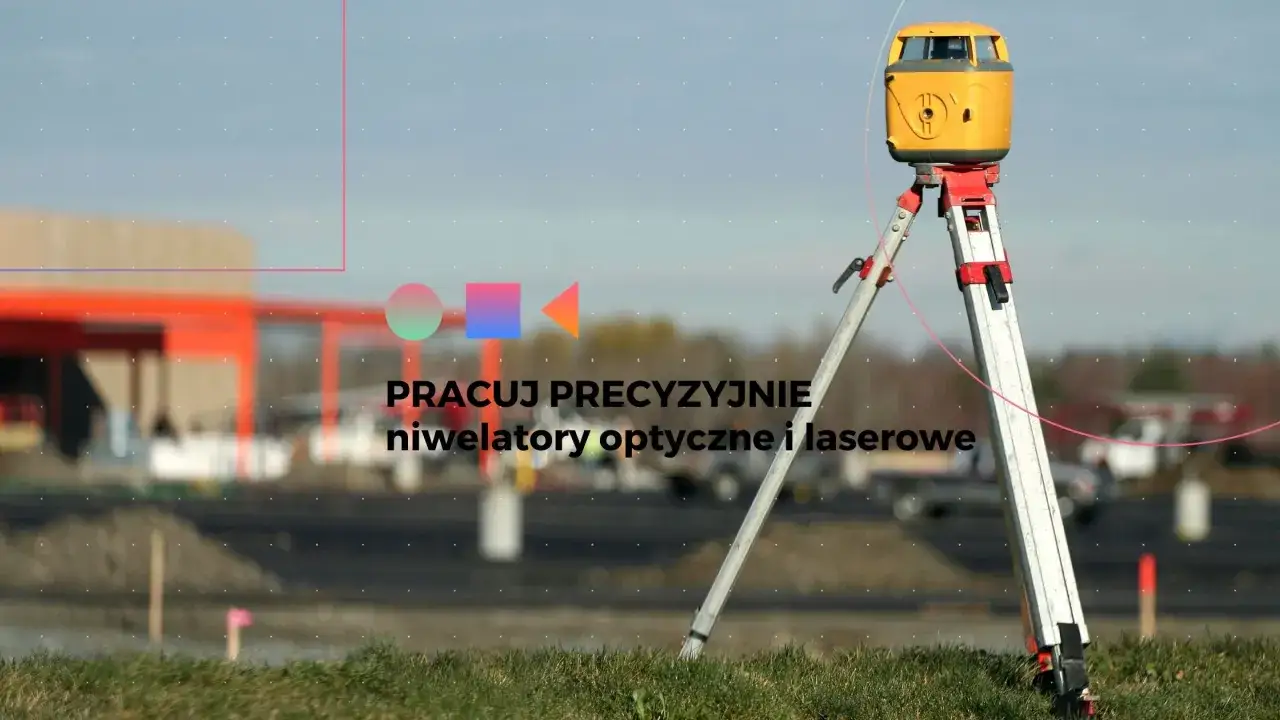

Laserowy niwelator tworzy widoczną albo odczytywaną przez odbiornik płaszczyznę odniesienia. W praktyce daje to dużą wygodę, bo jedna osoba może szybciej sprawdzać poziom na większym obszarze, bez ciągłego przenoszenia punktu odniesienia. Przy mocnym świetle dziennym sama wiązka bywa słabo widoczna, więc na placu robót zwykle pracuje się z detektorem lub odbiornikiem na łacie.
W obu przypadkach najwięcej problemów rodzi nie sam sprzęt, tylko pośpiech przy ustawieniu. Kiedy mechanizm działania jest jasny, sensowniejsze staje się porównanie rodzajów urządzeń i ich zastosowań.
Niwelator optyczny, laserowy i kodowy różnią się bardziej, niż wygląda
Na rynku spotkasz kilka odmian niwelatorów, ale w realnej pracy budowlanej najczęściej rozmawia się o trzech typach: optycznym, laserowym i kodowym. Każdy z nich rozwiązuje podobny problem, ale robi to innym kosztem, z inną szybkością i przy innym poziomie wygody. Właśnie dlatego nie lubię pytać „który jest najlepszy” bez doprecyzowania, do czego ma służyć.
| Typ | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| Optyczny | Fundamenty, niwelacja terenu, roboty drogowe, kontrola wysokości na mniejszych i średnich odcinkach | Prosta obsługa, wysoka odporność, niska awaryjność, dokładność zwykle rzędu 1,0-2,5 mm/km | Wymaga wprawy, dobrego ustawienia i odczytu na łacie, mniej wygodny przy pracy jednej osoby |
| Laserowy rotacyjny | Podsypki, posadzki, spadki, krawężniki, duże place i roboty, przy których pracuje jedna osoba | Szybka praca, wygodny odczyt z odbiornikiem, zasięg często 100-300 m, w mocniejszych zestawach około 400 m i więcej | Wyższa cena, zależność od baterii i elektroniki, w słońcu prawie zawsze potrzebny odbiornik |
| Kodowy / elektroniczny | Dokładne pomiary, większe inwestycje, geodezja i kontrola robót wymagających małego błędu | Bardzo dobra precyzja, nawet około 1,0 mm/km, ograniczenie błędów odczytu, szybka praca | Najdroższy z tej trójki, bardziej wymagający serwisowo i mniej opłacalny do prostych prac |
W praktyce wybór często kończy się między optyką a laserem rotacyjnym. Optyczny wygrywa tam, gdzie potrzebujesz solidnego, prostego narzędzia do regularnej pracy, a laser rotacyjny wtedy, gdy liczy się szybkość i wygoda jednej osoby. Kodowy zostawiam do zadań, w których dokładność i tempo odczytu są ważniejsze niż koszt zakupu.
To prowadzi do kolejnego pytania: gdzie taki sprzęt naprawdę daje przewagę na budowie i przy drogach.
Gdzie niwelator daje największy efekt na budowie i przy drogach
Największą różnicę niwelator robi tam, gdzie wysokość musi być utrzymana konsekwentnie na większym odcinku. W robótce „na oko” da się wiele rzeczy domknąć, ale na budowie i przy infrastrukturze drogowej poprawki kosztują czas, paliwo i nerwy. Właśnie dlatego widzę ten sprzęt jako narzędzie do ograniczania błędów, a nie tylko do „sprawdzania poziomu”.
- Roboty ziemne i niwelacja terenu - przy wyrównywaniu terenu łatwo zgubić różnice rzędu kilku centymetrów, które później robią problem przy podsypce albo odwodnieniu.
- Fundamenty, ławy i płyty - tu liczy się równa baza, bo każda korekta po wylaniu betonu jest już droga albo wręcz niemożliwa.
- Krawężniki, chodniki i parkingi - poziom i spadki muszą się zgadzać, inaczej pojawiają się zastoiska wody i nierówności użytkowe.
- Odwodnienie i kanalizacja - spadek zwykle planuje się w procentach, więc już 5 cm na 10 m oznacza 0,5% różnicy, która może decydować o przepływie.
- Place składowe, rampy i stanowiska serwisowe - przy maszynach budowlanych stabilne podłoże i poprawny spadek wpływają na bezpieczeństwo, ustawienie sprzętu i komfort pracy.
Na drogach i większych placach robót ten sam instrument pomaga trzymać projekt bez ciągłych poprawek. I właśnie wtedy wybór modelu przestaje być kwestią „co jest modne”, a zaczyna być pytaniem o opłacalność.
Jak wybrać sprzęt do własnej roboty, a nie do katalogu
Ja przy wyborze zaczynam od prostego pytania: czy sprzęt ma wspierać jedną ekipę w terenie, czy ma dowozić wysoką dokładność na większej inwestycji. Dopiero potem patrzę na markę, dodatki i nazwę modelu. Bez tego łatwo przepłacić za funkcje, których nikt nie wykorzysta, albo kupić coś zbyt słabego do faktycznego obciążenia.
| Kryterium | Na co patrzeć | Co to zmienia w praktyce |
|---|---|---|
| Dokładność | Przy prostych robotach budowlanych często wystarcza klasa około 1,5 mm/10 m; przy precyzyjnych pomiarach lepiej iść wyżej | Im mniejszy błąd, tym mniej poprawek po ułożeniu podsypki, betonu czy warstwy konstrukcyjnej |
| Zasięg | Na małych pracach wystarczy krótki dystans, ale w terenie otwartym warto celować w 100-300 m z odbiornikiem | Za mały zasięg spowalnia robotę i wymusza częstsze przestawianie sprzętu |
| Odporność | Na placu robót sensowne minimum to solidna obudowa i ochrona na poziomie IP54, a w cięższych warunkach lepiej IP66 | Lepsza odporność oznacza mniej przerw po deszczu, błocie i transporcie |
| Samopoziomowanie | Sprawdź zakres pracy kompensatora i czy sprzęt sygnalizuje przekroczenie tolerancji | To ogranicza błędy przy szybkim rozstawianiu na niestabilnym gruncie |
| Zestaw i ergonomia | Statyw, łata, odbiornik, uchwyt, kufer transportowy i realny czas pracy baterii | Dobrze skompletowany zestaw robi większą różnicę niż sam „lepszy” model bez akcesoriów |
Jeśli pracujesz głównie przy podsypkach, krawężnikach i robotach ziemnych, laser rotacyjny będzie zwykle najwygodniejszy. Jeśli robisz dokładne pomiary na stabilniejszych odcinkach, optyczny nadal ma bardzo mocny sens. A gdy w grę wchodzi większa odpowiedzialność za wynik, warto dopłacić do sprzętu, który mniej obciąża operatora i ogranicza ryzyko błędnego odczytu.
Sam zakup to jednak dopiero połowa tematu, bo w sprzęcie pomiarowym serwis potrafi zdecydować o tym, czy instrument pracuje zgodnie z projektem.
Serwis i kalibracja decydują o wyniku bardziej niż sam zakup
W praktyce najczęstszy błąd nie polega na tym, że ktoś kupił zły sprzęt, tylko na tym, że przestał mu ufać za późno. Niwelator po upadku, mocnym wstrząsie albo dłuższym transporcie powinien trafić do sprawdzenia, nawet jeśli „na pierwszy rzut oka działa”. Przy instrumentach pomiarowych odchyłka bywa niewidoczna, a skutki pojawiają się dopiero przy odbiorze robót.
Rozsądny rytm to kontrola przynajmniej raz w roku, a przy intensywnej eksploatacji nawet częściej. Do tego dochodzi sprawdzenie po zalaniu, po upadku, po dłuższym przechowywaniu w zmiennych temperaturach i przed pracami, gdzie tolerancja jest mała. W serwisie spotyka się też pojęcie rektyfikacji, czyli regulacji geometrii instrumentu tak, by wskazywał prawidłowe poziomy.
| Usługa | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Sprawdzenie i kalibracja niwelatora optycznego | Około 171-200 zł brutto | Przy regularnej eksploatacji, po transporcie i przed ważnym pomiarem |
| Kalibracja niwelatora laserowego bez funkcji spadków | Około 282 zł brutto | Gdy sprzęt pracuje codziennie na budowie i ma utrzymać stały poziom |
| Kalibracja niwelatora laserowego z funkcją spadków | Około 405 zł brutto | Przy bardziej wymagających robotach ziemnych i drogowych |
| Diagnoza lub naprawa po uszkodzeniu | Zależnie od usterki | Po upadku, braku reakcji kompensatora, rozjechaniu osi lub problemach z zasilaniem |
Po stronie użytkownika też jest kilka rzeczy do dopilnowania. Nie stawia się takiego sprzętu na miękkim, osiadającym podłożu, nie czyta się łaty z przypadkowego kąta i nie ignoruje zabrudzeń na optyce czy odbiorniku. W laserze łatwo też o błąd polegający na pracy bez detektora w pełnym słońcu, co daje fałszywe poczucie dokładności.
- Sprawdź stan statywu i blokad przed każdym rozstawieniem.
- Ustaw instrument na możliwie stabilnym gruncie.
- Nie ufaj jednemu odczytowi, jeśli warunki były słabe albo sprzęt zaliczył wstrząs.
- Dbaj o czystość łaty, obiektywu i odbiornika.
- Przechowuj sprzęt w kufrze, a nie luzem w kabinie czy na pace.
To właśnie te drobiazgi najczęściej decydują, czy niwelator przyspiesza pracę, czy tylko generuje kolejne poprawki.
Dobrze dobrany niwelator skraca robotę szybciej niż dodatkowa para rąk
Na placu robót patrzę na niwelator jak na narzędzie kontroli jakości. Gdy poziom, spadek i wysokość są trzymane od początku, ekipa rzadziej wraca do tych samych punktów, koparka mniej razy koryguje teren, a wykonawca ma mniej nerwowych rozmów przy odbiorze. W budownictwie i przy drogach to nie jest detal, tylko realna oszczędność czasu.
Jeśli potrzebujesz prostego narzędzia do regularnych prac, solidny niwelator optyczny nadal broni się bardzo dobrze. Jeśli pracujesz sam i zależy Ci na szybszym wyznaczaniu poziomu oraz spadków, laser rotacyjny będzie rozsądniejszym wyborem. Przy większej odpowiedzialności za dokładność warto z kolei myśleć o sprzęcie wyższej klasy i nie odkładać kalibracji na później.
Najlepszy efekt daje nie najdroższy model, tylko dobrze ustawione urządzenie, stabilny punkt odniesienia i regularny serwis. Właśnie dlatego niwelator w praktyce jest mniej „sprzętem od poziomu”, a bardziej narzędziem do pilnowania jakości całej roboty.
