Najbezpieczniej montować go jak najbliżej miejsca, z którego woda może wracać
- Przy przyłączu z sieci patrz na cały węzeł wodomierzowy, a nie tylko na samą rurę.
- Przy pompie lub hydroforze zawór powinien być możliwie blisko źródła i zgodnie z kierunkiem przepływu.
- Przy bojlerze najczęściej montuje się go na dopływie zimnej wody, tuż przy urządzeniu lub w zespole bezpieczeństwa.
- Na cyrkulacji CWU pomaga zatrzymać samoczynną grawitacyjną cofkę i niepotrzebne wychładzanie zasobnika.
- Strzałka na korpusie musi zgadzać się z przepływem, a zawór powinien zostać łatwo dostępny do serwisu.

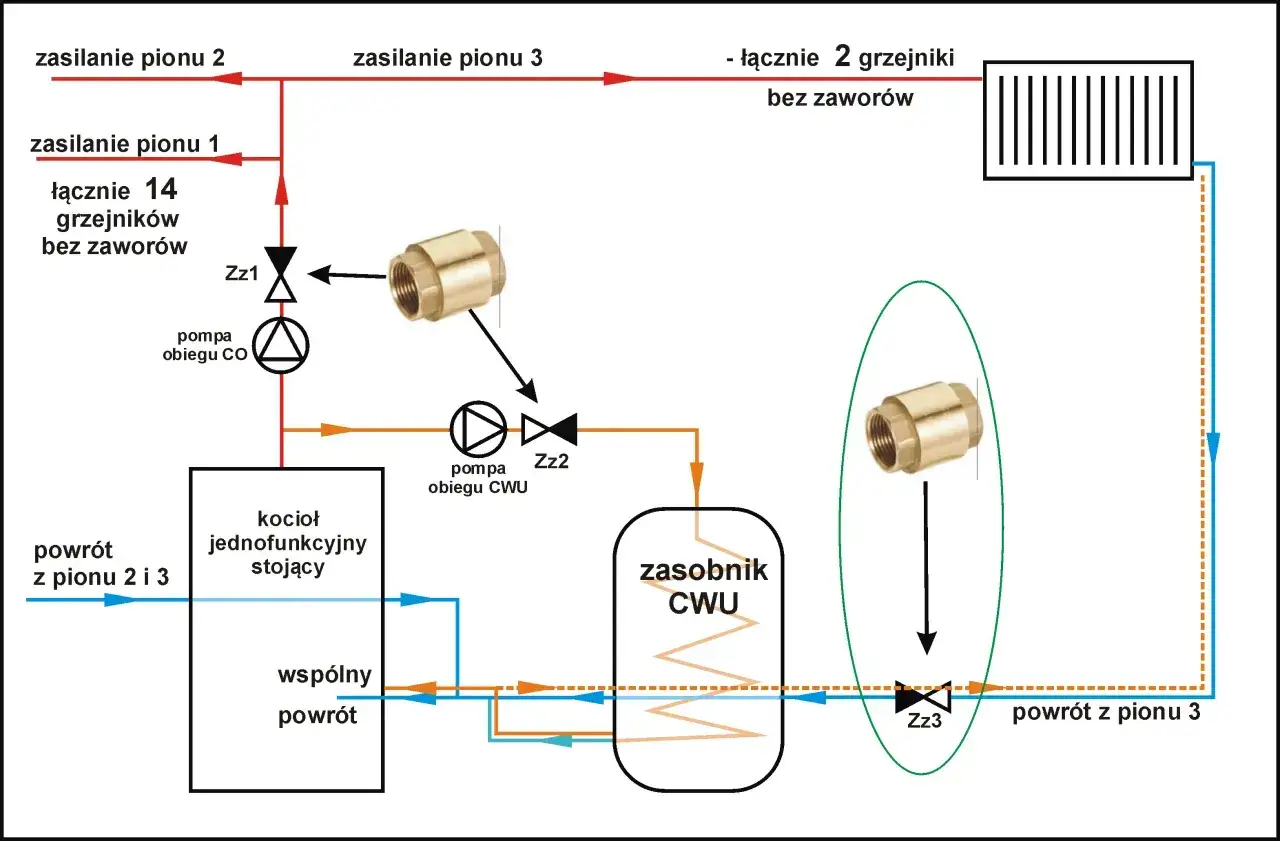

Najlepsze miejsca montażu w instalacji domowej
Ja zaczynam od prostej zasady: zawór montuję tam, gdzie faktycznie pojawia się ryzyko cofki. Jeśli problem wynika z sieci zasilającej, patrzę na wejście do domu; jeśli z pompy, szukam miejsca przy pompie lub na końcu ssania; jeśli z bojlera, ustawiam go przy dopływie zimnej wody albo na obiegu, który ma się nie cofać. Sam zawór nie ma „bronić całego świata” za wszelką cenę, tylko konkretny odcinek instalacji.
| Miejsce montażu | Kiedy ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Za wodomierzem, po stronie instalacji domowej | Gdy chcesz zabezpieczyć dom przed cofaniem wody z obiegu wewnętrznego | Ogranicza cofkę w stronę przyłącza i stabilizuje kierunek przepływu | Nie myl zwykłego zaworu zwrotnego z elementem, który powinien być antyskażeniowy |
| Przy pompie lub hydroforze | Gdy układ traci słup wody, zapowietrza się albo pompa pracuje niestabilnie | Utrzymuje zassanie i zmniejsza ryzyko opróżniania przewodu | Im dalej od pompy, tym większa szansa na problemy z zalaniem i startem układu |
| Na dopływie zimnej wody do bojlera | Gdy chcesz zatrzymać cofanie przez podgrzewacz | Chroni zasobnik i ogranicza niekontrolowaną wymianę wody między obiegami | Najlepiej trzymać się układu przewidzianego przez producenta urządzenia |
| Na cyrkulacji CWU | Gdy instalacja wychładza się przez grawitacyjny ruch wody | Hamuje samoczynny przepływ i ogranicza straty ciepła | Zły dobór może zdusić obieg albo wywołać dziwne zachowanie całej cyrkulacji |
W praktyce sam element nie jest drogi. Prosty zawór zwrotny do domu to zwykle wydatek od kilkudziesięciu do około 200 zł, ale ostatecznie więcej kosztuje poprawny dobór niż sam zakup. Zawór wstawiony w złym miejscu potrafi zrobić większy bałagan niż jego brak, zwłaszcza gdy instalacja ma kilka obiegów i pracuje pod zmiennym ciśnieniem. To prowadzi do ważnego rozróżnienia: przy przyłączu z sieci nie zawsze chodzi o zwykły zawór zwrotny, lecz o rozwiązanie pełniące także funkcję ochrony wody pitnej.
To praktyczna mapa orientacyjna, ale przy wodomierzu i własnym ujęciu zasady potrafią się rozjechać. Dlatego dalej rozdzielam dwa najczęściej mylone przypadki: wejście z wodociągu i instalację z pompą.
Przy wodomierzu i przyłączu nie myl dwóch różnych rozwiązań
W rozmowach z inwestorami często słyszę po prostu „trzeba dać zawór zwrotny”, choć na węźle wodomierzowym chodzi czasem o coś bardziej konkretnego. W praktyce zwykły zawór zwrotny blokuje cofanie wody, a zawór antyskażeniowy chroni sieć i instalację przed wtórnym zanieczyszczeniem. To nie są elementy zamienne, choć z zewnątrz bywają mylone.
| Element | Główne zadanie | Typowe miejsce | Kiedy wystarczy | Kiedy to za mało |
|---|---|---|---|---|
| Zawór zwrotny | Blokuje cofanie przepływu | Przy pompie, bojlerze, obiegu CWU, czasem na wejściu do domu | Gdy chodzi o zatrzymanie niepożądanego powrotu wody w obrębie instalacji | Gdy projekt albo dostawca wymaga zabezpieczenia przed skażeniem sieci |
| Zawór antyskażeniowy | Ogranicza ryzyko wtórnego zanieczyszczenia wody pitnej | Najczęściej za wodomierzem, po stronie instalacji domowej | Gdy trzeba zabezpieczyć wodę w budynku i spełnić wymagania przyłącza | Nie zastępuje go zwykły zawór zwrotny bez odpowiednich parametrów i dopuszczeń |
Węzeł wodomierzowy ma jeszcze jedną zasadę, o której łatwo zapomnieć: przed i za wodomierzem muszą być zawory odcinające, żeby dało się go serwisować bez rozcinania całej instalacji. Jeżeli układ zawiera element antyskażeniowy, to właśnie on zwykle trafia na stronę instalacji, czyli za wodomierz. Wtedy nie kombinuję z przypadkowym wstawianiem dodatkowego zwrotnego „na wszelki wypadek”, bo nadmiar armatury często tylko podnosi opory i komplikuje późniejszy serwis.
Jeśli od przyłącza przechodzisz do układu z własnym ujęciem albo pompą, logika montażu zmienia się jeszcze bardziej. Tam ważniejsze od samej lokalizacji wodomierza staje się utrzymanie słupa wody i ochrona pompy przed pracą na sucho.
Pompa i hydrofor wymagają montażu bliżej źródła niż myśli większość osób
Przy hydroforze patrzę nie na samą pompę, ale na cały odcinek, z którego woda może się cofnąć. Najczęściej najlepsze miejsce to koniec rury ssącej, możliwie blisko źródła wody, bo wtedy łatwiej utrzymać zalanie układu i ograniczyć zapowietrzanie. Jeśli układ nie daje takiej możliwości, zawór montuje się przy pompie, ale to już rozwiązanie mniej wygodne serwisowo i bardziej wrażliwe na błędy montażowe.
- Na końcu rury ssącej zawór pomaga utrzymać słup wody i ułatwia ponowne uruchomienie instalacji po przerwie.
- Przy samej pompie sprawdza się wtedy, gdy nie ma miejsca na montaż bliżej źródła albo tak przewiduje producent.
- W pompach głębinowych czasem zawór bywa już fabrycznie zintegrowany, więc dokładanie drugiego ma sens tylko wtedy, gdy układ tego wymaga.
- Jeśli instalacja jest długa albo ma kilka załamań, każda dodatkowa strata na armaturze zaczyna mieć znaczenie.
Tu bardzo pomaga praktyka, której nie da się zastąpić samym katalogiem: zawór musi być osadzony bez naprężeń, a korpus nie może być „ciągnięty” przez źle ustawioną rurę. Zły montaż często wychodzi dopiero po kilku tygodniach, gdy pompa zaczyna częściej się załączać, ciśnienie spada szybciej niż powinno albo układ po prostu nie łapie wody tak, jak zakładał projekt. To właśnie dlatego przy hydroforach liczy się nie tylko miejsce, ale i jakość wpięcia.
Tak samo bywa przy podgrzewaniu wody. Gdy cofka nie dotyczy słupa wody, tylko przepływu przez bojler lub cyrkulację, trzeba zabezpieczyć zupełnie inny fragment instalacji.
Bojler i cyrkulacja CWU to miejsca, gdzie cofka kosztuje ciepło
Przy bojlerze lub podgrzewaczu wody zawór zwrotny najczęściej daje się na dopływie zimnej wody, możliwie blisko urządzenia. W wielu układach pracuje on razem z zespołem bezpieczeństwa, więc nie wstawiam go „gdzieś po drodze”, tylko tam, gdzie rzeczywiście ma zatrzymać niechciany przepływ i chronić zasobnik przed cofnięciem ciśnienia. Jeśli producent przewidział konkretny zestaw montażowy, trzymam się właśnie jego, bo tutaj improwizacja mści się najszybciej.
W instalacji cyrkulacji CWU zawór zwrotny ma jeszcze inne zadanie: hamuje samoczynną, grawitacyjną wymianę wody, przez którą zasobnik potrafi się wychładzać nawet wtedy, gdy nikt nie pobiera ciepłej wody. W praktyce objawia się to tym, że rano woda leci letnia, choć bojler pracował normalnie, albo zasobnik traci temperaturę bez wyraźnej przyczyny. Dobrze ustawiony zawór ogranicza ten efekt, ale źle dobrany potrafi zdusić obieg cyrkulacyjny i zamiast oszczędności przynieść frustrację.
- Montuj go na odcinku, który rzeczywiście ma być odcięty od cofki, a nie na gorącej gałęzi tylko dlatego, że jest miejsce.
- Nie traktuj go jako zamiennika zaworu bezpieczeństwa ani naczynia wzbiorczego.
- Jeśli bojler ma już element zwrotny w zespole bezpieczeństwa, dodatkowy zawór montuj tylko wtedy, gdy schemat tego wymaga.
- Na cyrkulacji sprawdzaj, czy zawór nie blokuje przepływu bardziej, niż powinien.
W tym miejscu najłatwiej o błąd polegający na dokładaniu kolejnego „zabezpieczenia” bez analizy całego układu. A to zwykle pogarsza sytuację: rosną opory, pojawia się hałas, a w skrajnych przypadkach obieg działa gorzej niż bez dodatkowej armatury. Dlatego dalej pokazuję, jak sam montaż potrafi zepsuć albo uratować cały efekt.
Jak zamontować zawór, żeby nie robił więcej szkody niż pożytku
Sam element to jedno, ale jego osadzenie to druga połowa roboty. Z doświadczenia widzę, że większość problemów wynika nie z jakości zaworu, tylko z drobiazgów: odwróconej strzałki, naprężonej rury, braku dostępu do serwisu albo montażu w miejscu, gdzie osad i piasek szybko niszczą gniazdo. W praktyce lepiej wybrać zwykły, porządny model niż „mocny” zawór wstawiony byle jak.
- Sprawdź kierunek przepływu na korpusie i nie montuj zaworu odwrotnie.
- Dobierz położenie zgodnie z instrukcją modelu, bo nie każdy zawór pracuje dobrze w pionie i poziomie w ten sam sposób.
- Nie obciążaj korpusu rurą ani nie wstawiaj armatury pod naprężeniem.
- Przed montażem przepłucz instalację, zwłaszcza jeśli rury były cięte lub przerabiane.
- Jeśli woda niesie osad, dołóż filtr siatkowy przed zaworem, bo brud szybko skraca jego żywotność.
- Zostaw dostęp do demontażu, bo zawór zwrotny to nie jest element „na zawsze”.
Warto też pamiętać, że woda w domu to nie jest laboratoryjny układ z idealnie czystym medium. Jeśli instalacja jest stara, ma rdzawe odcinki albo lubi łapać osad po przestojach, zwykły zawór bez filtra i bez możliwości szybkiej kontroli potrafi zacząć klekotać albo nie domykać się po kilku miesiącach. Dlatego przy brudniejszej wodzie bardziej opłaca się poprawne przygotowanie miejsca niż kupowanie droższego modelu „na ślepo”.
Gdy mam podjąć decyzję szybko, patrzę na trzy rzeczy: skąd może wracać woda, ile miejsca mam na serwis i czy układ już nie ma podobnego zabezpieczenia wbudowanego fabrycznie. To prosta filtracja, ale właśnie ona najczęściej odróżnia dobrze zrobiony montaż od poprawki po sezonie grzewczym.
Jeden schemat, który zwykle działa najlepiej
Jeżeli mam zostawić jedną praktyczną regułę, to brzmi ona tak: zawór zwrotny montuj najbliżej źródła cofki, a nie tam, gdzie akurat wygodnie wcisnąć element w rurę. Przy przyłączu z sieci patrz na węzeł wodomierzowy i nie myl zwykłego zaworu z antyskażeniowym. Przy pompie trzymaj się końca ssania albo punktu wskazanego przez producenta. Przy bojlerze i CWU ustaw zawór tak, by zatrzymał niechciany ruch wody, ale nie dusił obiegu.
Jeżeli instalacja jest prosta, decyzję da się podjąć szybko. Jeśli jednak w jednym miejscu masz wodomierz, hydrofor i bojler, najpierw narysuj schemat na kartce, a dopiero potem kupuj armaturę, bo jeden dobrze przemyślany montaż oszczędza więcej niż kolejny zawór wrzucony „na wszelki wypadek”.
