Wysokość rampy załadunkowej decyduje o tym, czy przeładunek idzie płynnie, czy zaczyna się od szarpania, korekt i niepotrzebnego ryzyka. W praktyce chodzi nie tylko o sam poziom posadzki, ale też o typ pojazdów, zakres pracy urządzenia i to, czy ładujesz palety, osprzęt czy maszyny budowlane. W tym tekście pokazuję, jakie wartości stosuje się najczęściej, jak dobrać poziom do floty i placu oraz jakie błędy najczęściej wychodzą dopiero w eksploatacji.
Najważniejsze liczby, które warto zapamiętać
- Typowy poziom doku lub rampy stacjonarnej to 1100-1250 mm, a najczęściej około 1200 mm.
- W rampach mobilnych zakres pracy bywa szerszy, często od 890 do 1740 mm, zależnie od modelu i zastosowania.
- Przy projektowaniu bezpiecznego najazdu warto trzymać się maksymalnego nachylenia 12,5%, które jest punktem odniesienia w branży.
- Dla różnicy poziomów 1 m potrzebujesz zwykle około 8 m długości roboczej przy takim spadku.
- Jeśli obsługujesz różne pojazdy, sama wysokość nie wystarczy; liczy się też zakres regulacji, długość klapy i miejsce manewrowe.
Najczęściej zaczyna się od około 1200 mm
Jeśli mam wskazać jedną liczbę startową, to w większości przypadków będzie to około 1200 mm. Taki poziom dobrze pasuje do typowych ciężarówek i naczep, dlatego jest często spotykany w magazynach, bazach transportowych i przy zapleczach serwisowych. W praktyce bezpieczny zakres projektowy zwykle zamyka się w 1100-1250 mm, ale traktuję go jako punkt wyjścia, a nie sztywny standard dla każdego obiektu.
To rozwiązanie działa dobrze tam, gdzie flota jest w miarę powtarzalna: te same zestawy, podobna wysokość skrzyń ładunkowych, podobny sposób ustawiania pojazdu pod rampą. Jeżeli jednak obsługujesz też lawety, kontenery, naczepy o innym poziomie podłogi albo transportujesz maszyny budowlane, ten sam poziom może już wymagać korekty. Jedna liczba nie rozwiązuje wszystkiego, bo przeładunek zależy od całego układu, nie tylko od samej krawędzi dokowej. Sama liczba jednak nie wystarczy, bo o wyborze decyduje jeszcze kilka praktycznych czynników.
Od czego zależy właściwy poziom roboczy
Największy błąd, jaki widzę przy doborze rampy, to projektowanie jej „na papierze”, a nie pod realny ruch na placu. Wysokość trzeba powiązać z konkretnym typem pracy: inną dla stałej obsługi palet, inną dla serwisu maszyn, a jeszcze inną dla pojazdów o zmiennej wysokości podłogi. Warto też pamiętać, że ciężarówka po załadunku i odciążeniu pracuje inaczej niż pojazd pusty, a różnica potrafi być wyraźna.
- Typ pojazdu - naczepa standardowa, laweta, kontener, niskopodwozie albo zabudowa serwisowa nie zawsze mają ten sam poziom roboczy.
- Stan obciążenia - zawieszenie i ugięcie podłogi zmieniają wysokość, więc pomiar „na pusto” bywa mylący.
- Sposób załadunku - wózek widłowy, miniładowarka, ładowarka teleskopowa czy wjazd maszyny na własnych gąsienicach stawiają inne wymagania.
- Warunki placu - spadek terenu, nierówna nawierzchnia, zima i błoto potrafią zmienić realną geometrię najazdu.
- Charakter pracy - przy ruchu ciągłym potrzebujesz większego marginesu błędu niż przy sporadycznym użyciu rampy.
W branży budowlanej to szczególnie ważne, bo często ładujesz sprzęt o dużej masie, ale różnej geometrii: minikoparkę, zagęszczarkę, podest, osprzęt albo mały walec. Dopiero po zestawieniu tych warunków ma sens liczenie nachylenia i długości najazdu.
Jak policzyć potrzebny poziom i długość najazdu
Tu sprawa jest prostsza, niż wiele osób zakłada. Jeśli znasz różnicę poziomów między gruntem a platformą, możesz szybko oszacować, jak długa musi być rampa, żeby nie robić zbyt stromego najazdu. Dla urządzeń projektowanych zgodnie z normą PN-EN 1398 przyjmuje się maksymalne nachylenie 12,5%, co w praktyce daje dość czytelny przelicznik: 1 m różnicy wysokości wymaga około 8 m długości roboczej.
| Różnica poziomów | Orientacyjna długość przy 12,5% | Co to oznacza w praktyce |
|---|---|---|
| 0,8 m | około 6,4 m | Wystarcza do niższych platform i części mobilnych rozwiązań. |
| 1,0 m | około 8,0 m | To bardzo częsty punkt odniesienia dla typowych doków. |
| 1,2 m | około 9,6 m | Dobry wariant, gdy obsługujesz wyższe zestawy lub chcesz większy zapas. |
| 1,4 m | około 11,2 m | Wymaga już sporo miejsca i zwykle lepiej sprawdza się przy rampie mobilnej lub innej konstrukcji regulowanej. |
W praktyce nie liczę wyłącznie „na styk”, bo trzeba jeszcze uwzględnić długość klapy, zapas na ustawienie pojazdu, ewentualne różnice w poziomie gruntu oraz to, że maszyna albo wózek nie zawsze zatrzyma się idealnie w osi. Jeśli projektujesz rozwiązanie dla serwisu maszyn budowlanych, zostaw margines, zamiast próbować dopasować wszystko do jednego, teoretycznego wymiaru. Gdy masz już wymiar, dopiero wtedy warto wybrać odpowiedni typ rozwiązania.
Mobilna rampa, dok stacjonarny czy podnośnik
Nie każda firma potrzebuje klasycznego doku na stałe. Wiele zależy od tego, czy pracujesz w jednym miejscu, czy plac i tabor zmieniają się regularnie. Z mojego doświadczenia wynika, że najwięcej oszczędza się nie na samym zakupie, tylko na trafnym dopasowaniu rozwiązania do rytmu pracy.
| Rozwiązanie | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Dok stacjonarny | Stały magazyn, powtarzalna flota, duża liczba przeładunków dziennie. | Najlepsza powtarzalność, wygoda i szybki przeładunek. | Najmniej elastyczny, wymaga dobrego projektu budynku i placu. |
| Rampa mobilna | Zmienne miejsce pracy, serwis maszyn, baza sprzętowa, plac budowy. | Duża elastyczność, możliwość przestawiania, łatwiejsze dopasowanie do różnych pojazdów. | Wymaga miejsca, stabilnego podłoża i ostrożniejszej obsługi. |

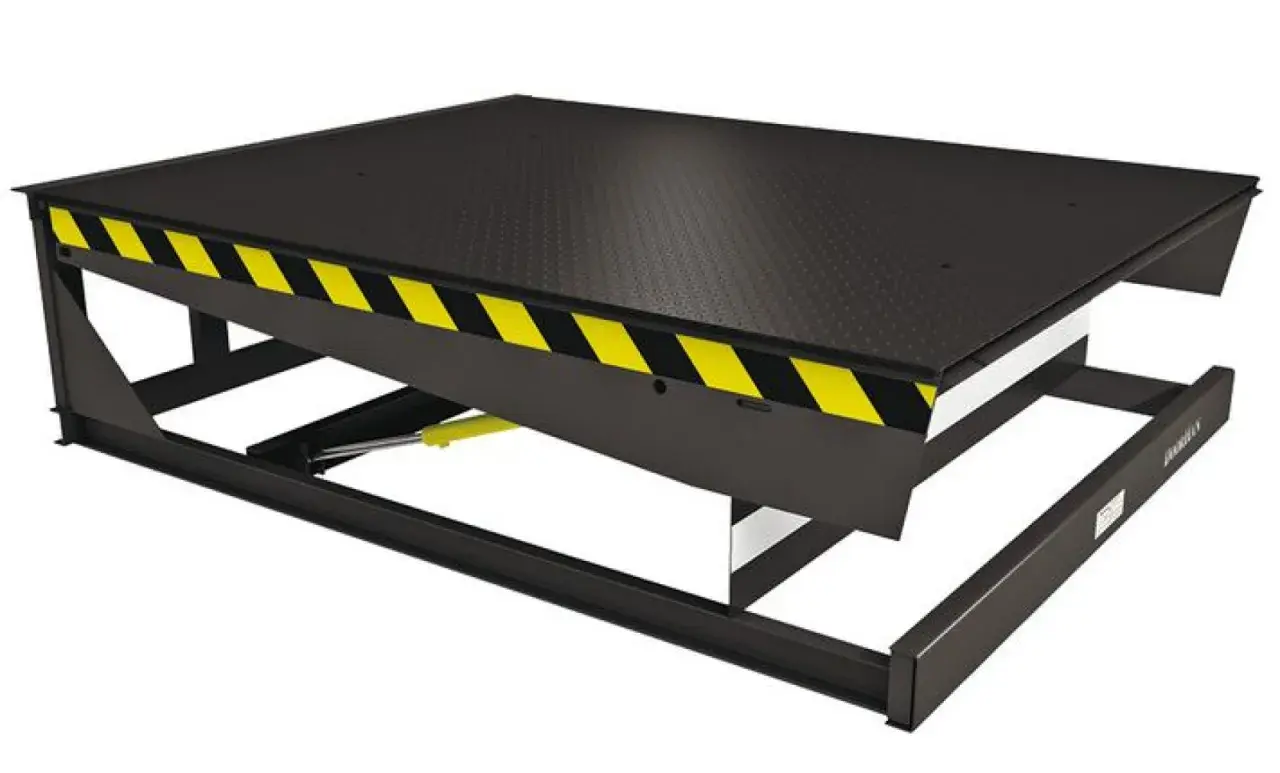

| Podnośnik lub platforma hydrauliczna | Gdy różnice wysokości są duże albo nie da się zbudować klasycznego najazdu. | Największa swoboda pracy na różnych poziomach. | Wyższy koszt i bardziej złożona eksploatacja. |
Przy maszynach budowlanych często wygrywa rampa mobilna, bo daje się ją wykorzystać tam, gdzie właśnie trwa robota, a nie tylko w jednym, stałym punkcie. Z kolei w bazie transportowej, gdzie codziennie ładuje się podobne zestawy, lepszy bywa dok stacjonarny ustawiony pod jedną, dobrze policzoną wysokość. Nawet dobre rozwiązanie potrafi działać źle, jeśli popełni się kilka prostych błędów.
Błędy, które psują przeładunek już po kilku tygodniach
Najczęściej widzę te same problemy: ktoś dobiera rampę do pojazdu pustego, liczy bez zapasu albo zakłada, że „jakoś się ułoży”. To działa do pierwszego sezonu, a później pojawiają się uszkodzenia krawędzi, ślady po uderzeniach i niepotrzebne przestoje. W serwisie najczęściej wychodzi, że problemem nie była wytrzymałość konstrukcji, tylko zły punkt wyjścia.
| Błąd | Co powoduje | Jak tego uniknąć |
|---|---|---|
| Dobór do pustej naczepy lub pustej lawety | Po załadunku zmienia się poziom pracy i najazd przestaje pasować. | Sprawdzaj wysokość w warunkach rzeczywistej pracy, nie tylko w katalogu. |
| Zbyt krótka rampa | Najazd robi się zbyt stromy, a operator traci komfort i kontrolę. | Licz długość pod realną różnicę poziomów, a nie pod minimalny gabaryt placu. |
| Brak zapasu na ugięcie zawieszenia | Przy obciążeniu pojazd siada niżej i geometria przestaje się zgadzać. | Zostaw margines kilku centymetrów, szczególnie przy ciężkim sprzęcie. |
| Ignorowanie spadku terenu | Rampa ma inną geometrię niż zakładano, więc rośnie ryzyko poślizgu i zahaczeń. | Sprawdź poziom placu w miejscu realnego ustawienia urządzenia. |
| Brak przeglądów hydrauliki i powierzchni antypoślizgowej | Rampa zaczyna pracować nierówno, ślizga się albo opada pod obciążeniem. | Traktuj przegląd jak część eksploatacji, nie dodatek. |
W praktyce najdroższe są nie same poprawki, tylko utracony czas i ryzyko uszkodzenia ładunku albo sprzętu. Dlatego przed zamówieniem i potem w serwisie lepiej sprawdzać kilka prostych rzeczy regularnie niż ratować sytuację po awarii.
Co sprawdzić przed zamówieniem i w serwisie
Jeżeli miałbym zostawić tylko jedną praktyczną wskazówkę, to byłaby ona taka: nie zamawiaj rampy bez listy pojazdów, które naprawdę będą z niej korzystać. Sama wysokość to dopiero początek. Równie ważne są zakres regulacji, nośność, długość klapy, powierzchnia antypoślizgowa i sposób serwisowania hydrauliki.
- Zmierz wysokość najczęściej obsługiwanych pojazdów w warunkach roboczych, a nie z katalogu.
- Sprawdź, czy obciążony zestaw nie zmienia poziomu bardziej, niż zakłada projekt.
- Oceń, czy plac ma wystarczająco miejsca na bezpieczny najazd i manewr sprzętu.
- Ustal, czy rampa będzie pracować zimą, w błocie, na kruszywie albo na nierównym gruncie.
- W serwisie kontroluj zużycie krawędzi, odbojów, układu hydraulicznego i stanu powierzchni jezdnej.
Jeśli ruch jest mieszany, lepiej wybrać rozwiązanie z regulacją i zostawić niewielki zapas, niż projektować wszystko „na styk”. To właśnie ten zapas najczęściej decyduje o tym, czy przeładunek działa codziennie bez problemu, czy tylko dobrze wygląda na etapie projektu.
