Koparka gąsienicowa - budowa, działanie i co sprawdzić?

Budowa koparki gąsienicowej nie sprowadza się do samego ramienia i łyżki. To maszyna, w której podwozie, część obrotowa, hydraulika i osprzęt muszą pracować jak jeden układ, bo od tego zależą stabilność, siła kopania i koszty serwisu. W tym tekście rozkładam tę konstrukcję na proste elementy i pokazuję, na co patrzeć przy pracy, oględzinach oraz codziennej obsłudze.

Z czego składa się koparka gąsienicowa i jak czytać jej układ

Najprościej patrzę na nią jak na zestaw trzech współpracujących części: podwozia, nadwozia i układu roboczego. Taki podział jest praktyczny, bo od razu pokazuje, gdzie maszyna ma się poruszać, gdzie magazynuje energię i gdzie wykonuje właściwą pracę. W modelach małych, średnich i ciężkich logika jest podobna, zmieniają się przede wszystkim masa, wydajność hydrauliki i skala zużycia.

W praktyce ten układ mówi dużo więcej niż sam opis z katalogu. Jeśli znamy funkcję każdego zespołu, łatwiej przewidzieć, gdzie szukać przyczyny spadku mocy, ściągania maszyny na bok albo nadmiernego luzu na osprzęcie. Od tej podstawy najwygodniej przejść do podwozia, bo to ono zwykle jako pierwsze pokazuje, że koparka pracuje w ciężkich warunkach.

Podwozie gąsienicowe odpowiada za ruch, trakcję i stabilność

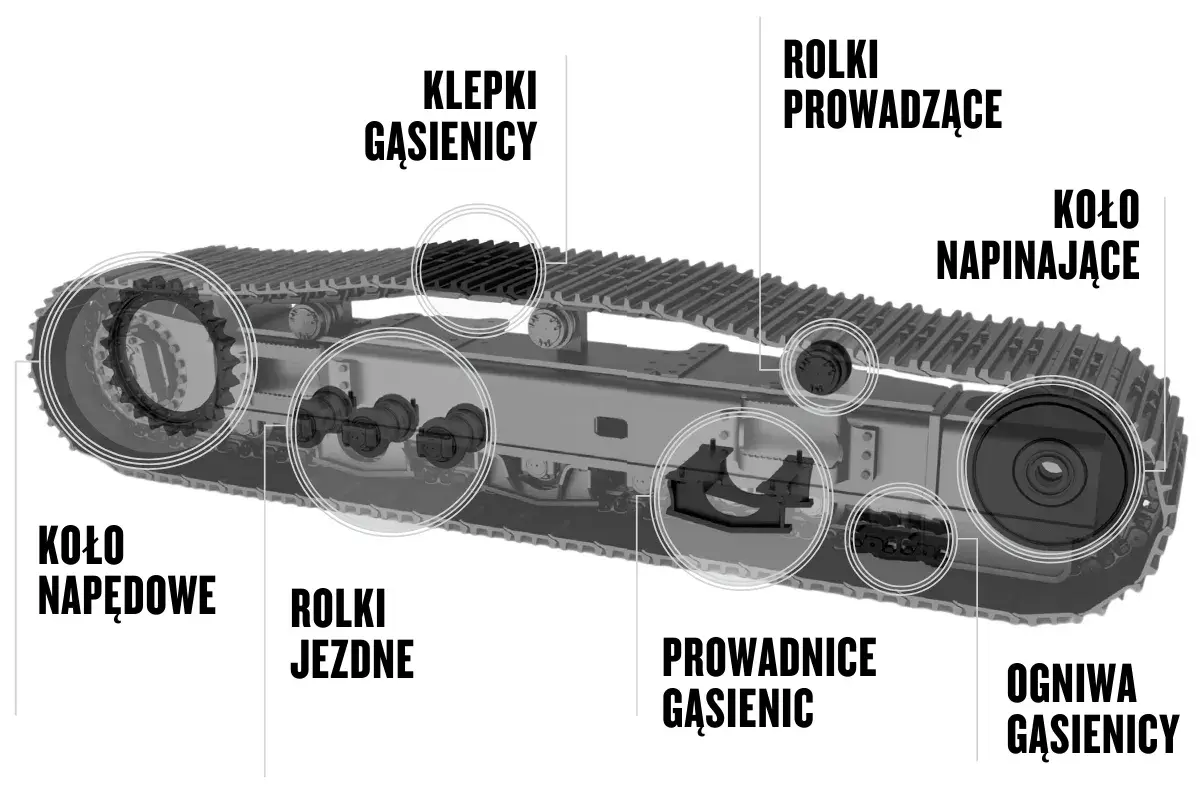

To właśnie podwozie decyduje, czy maszyna pojedzie pewnie po błocie, piasku, gruzie albo nierównej skarpie. W skład takiego układu wchodzą zwykle rama podwozia, gąsienice, rolki jezdne, rolki podtrzymujące, koła napędowe, koła napinające oraz silniki jazdy ze zwolnicą. Zwolnica to przekładnia przy kole napędowym, która zwiększa moment obrotowy i pozwala przenieść dużą siłę na gąsienicę.

Stalowe gąsienice lepiej znoszą kamień, rozbiórkę i cięższy teren. Gumowe są łagodniejsze dla nawierzchni, dlatego częściej spotyka się je w mniejszych maszynach i na placach, gdzie nie chce się niszczyć kostki, asfaltu czy utwardzonego podłoża. Im szersza stopa gąsienicy, tym niższy nacisk na grunt, ale nie zawsze oznacza to lepszą pracę w każdym terenie. Na grząskim podłożu szeroka gąsienica pomaga, natomiast w twardym, kamienistym gruncie szybciej wychodzą problemy z bocznym zużyciem i naprężeniami.

W serwisie najczęściej patrzę na kilka sygnałów ostrzegawczych:

• nierównomierne zużycie lewej i prawej strony,
• zbyt luźny albo zbyt mocno napięty łańcuch gąsienicy,
• wycieki przy kole napinającym lub silniku jazdy,
• przeskakiwanie gąsienicy na kole napędowym,
• stukot rolek albo wyraźne opory podczas jazdy po prostej.

Jeśli w podwoziu coś zaczyna pracować nierówno, maszyna szybko traci płynność, a koszty rosną lawinowo. Gdy ta baza jest w porządku, można przejść wyżej, do nadwozia, które odpowiada za zasilanie, obrót i równowagę całej konstrukcji.

Nadwozie, kabina i przeciwwaga utrzymują równowagę

Nadwozie koparki gąsienicowej to część obrotowa osadzona na podwoziu. Mieszczą się w niej zwykle kabina operatora, silnik, pompy hydrauliczne, zbiornik oleju hydraulicznego, zbiornik paliwa, chłodnice oraz przeciwwaga. Między podwoziem a nadwoziem pracuje duże łożysko obrotu, często nazywane wieńcem obrotu. To ono pozwala całej górnej części maszyny obracać się płynnie bez utraty stabilności.

Przeciwwaga nie jest dodatkiem estetycznym. Jej zadanie jest bardzo konkretne: równoważy wysięgnik, łyżkę i ładunek, dzięki czemu koparka nie staje się nerwowa przy większym zasięgu. Gdy maszyna ma dłuższe ramię albo cięższy osprzęt, balans jest jeszcze ważniejszy. Właśnie dlatego ta sama klasa maszyn może zachowywać się zupełnie inaczej podczas podnoszenia materiału na burtę samochodu czy pracy przy krawędzi wykopu.

Na tym poziomie konstrukcji zwracam uwagę przede wszystkim na:

• luzy i stuki podczas obrotu nadwozia,
• wycieki przy obrotnicy i siłownikach osprzętu pomocniczego,
• przegrzewanie się komory silnika,
• pęknięcia, korozję i ślady napraw na przeciwwadze lub ramie górnej,
• stan filtrów, chłodnic i przewodów, które odpowiadają za pracę pod dużym obciążeniem.

Dopiero po tej stronie koparki naprawdę widać, jak ważne są ramię i osprzęt, bo to one zamieniają równowagę maszyny w konkretny wykop, załadunek albo przeniesienie materiału.

Ramię robocze i osprzęt decydują o zastosowaniu maszyny

W praktyce o tym, co koparka zrobi na budowie, decyduje układ roboczy. Najczęściej składa się on z wysięgnika, ramienia i łyżki, a każdy z tych elementów ma własny wpływ na zasięg, siłę kopania i precyzję ruchu. Wysięgnik daje wysokość i podstawowy zasięg, ramię ustawia geometrię pracy, a łyżka wykonuje właściwe zagarnianie materiału.

Wysięgnik i ramię

Wysięgnik, czyli boom, odpowiada za podstawowe wyprowadzenie narzędzia roboczego. Ramię, często nazywane stickiem albo dipperem, daje możliwość głębszego sięgania i precyzyjnego ustawienia łyżki. Dłuższy zestaw zwiększa zasięg, ale zwykle obniża siłę odspajania gruntu. Krótszy jest mocniejszy i lepiej sprawdza się w twardszym materiale.

Łyżka i szybkozłącze

Dobór łyżki nie jest detalem. Innej używa się do wykopów liniowych, innej do humusu, jeszcze innej do skały albo sortowania materiału. Szybkozłącze hydrauliczne skraca czas wymiany osprzętu, ale dodaje masę i kolejny punkt wymagający kontroli. W serwisie nie lubię sytuacji, w której osprzęt jest przypadkowo dobrany do pracy, bo wtedy nawet dobra koparka traci wydajność i szybciej zużywa sworznie.

Przeczytaj również: Wysokość rampy załadunkowej - Jak dobrać idealną?

Siłowniki i sworznie

Siłowniki hydrauliczne wykonują ruch, a sworznie i tuleje przenoszą obciążenia w przegubach. Gdy te miejsca się wyrabiają, maszyna zaczyna „gubić” precyzję: łyżka nie stoi tam, gdzie powinna, pojawia się stukanie, a przy większym obciążeniu ruch staje się mniej pewny. To jeden z tych problemów, które na początku wyglądają niegroźnie, a później potrafią pochłonąć sporo czasu i pieniędzy.

Jeśli układ roboczy jest dobrze dobrany do zadania, koparka pracuje lekko, bez szarpania i bez zbędnych korekt. Żeby to osiągnąć, musi jednak dostać właściwe ciśnienie i odpowiedni przepływ oleju, więc naturalnym kolejnym tematem jest hydraulika i napęd.

Układ hydrauliczny i napęd zamieniają moc silnika w precyzyjny ruch

Silnik spalinowy lub elektryczny nie kopie sam z siebie. Jego zadaniem jest napędzenie pomp hydraulicznych, które tłoczą olej do rozdzielaczy, siłowników i silników jazdy. W efekcie operator może jednocześnie podnosić wysięgnik, wysuwać ramię, obracać nadwozie i ruszać gąsienicami. W wielu maszynach ciśnienie głównego obwodu roboczego sięga około 300-350 bar, a obwód sterujący pracuje na dużo niższym ciśnieniu, zwykle liczonym już tylko w kilkudziesięciu barach.

To właśnie hydraulika robi największą różnicę między maszyną, która „chce pracować”, a taką, która tylko reaguje na ruchy dźwigni. W praktyce chodzi o przepływ, szczelność, czystość oleju i temperaturę pracy. Gdy któryś z tych elementów zaczyna szwankować, objawy widać bardzo szybko.

W hydraulice nie ma miejsca na przypadek. Zanieczyszczony olej, opóźniona wymiana filtrów albo lekceważenie temperatury pracy potrafią zmniejszyć wydajność całej maszyny szybciej niż jakikolwiek pojedynczy uszkodzony element. To prowadzi prosto do pytania, jak taki układ zachowuje się w realnej robocie, kiedy wszystko musi zagrać naraz.

Jak ta konstrukcja pracuje podczas wykopu i załadunku

Na budowie koparka gąsienicowa działa w krótkich, powtarzalnych cyklach. Najpierw ustawia się stabilnie na podwoziu, potem wysięgnik i ramię prowadzą łyżkę w grunt, następnie nadwozie obraca się nad samochód, hałdę albo pryzmę, a na końcu osprzęt wraca do punktu wyjścia. Cała sztuka polega na tym, żeby te ruchy były płynne i dobrze skoordynowane, bez zbędnego szarpania i bez przeciążania maszyny.

1. Ustawienie maszyny - operator wybiera pozycję, w której gąsienice zapewniają najlepszą przyczepność i najmniejsze ryzyko osiadania.
2. Zagłębienie łyżki - hydraulika i geometria ramienia decydują o sile odspajania gruntu.
3. Wydobycie i podniesienie urobku - przeciwwaga stabilizuje maszynę, kiedy ładunek przesuwa środek ciężkości do przodu.
4. Obrót i rozładunek - obrotnica i silnik obrotu muszą pracować bez luzów i oporów.
5. Powrót do kolejnego cyklu - im mniej korekt i poprawek, tym lepsza wydajność oraz mniejsze zmęczenie operatora.

Największy błąd, jaki widzę przy ocenie wydajności, to patrzenie wyłącznie na moc silnika. Dwie koparki o podobnej mocy mogą mieć zupełnie inne tempo pracy przez różnice w wydajności pomp, masie przeciwwagi, geometrii wysięgnika i stanie podwozia. W praktyce to właśnie te detale robią różnicę między maszyną „na papierze mocną” a maszyną, która naprawdę dobrze pracuje w wykopie, na skarpie albo przy załadunku.

Co sprawdzam przed serwisem albo zakupem używanej koparki

Jeśli mam ocenić maszynę szybko i rzeczowo, zaczynam od rzeczy, które najłatwiej zdradzają jej faktyczny stan. Pierwsze 15-20 minut pracy po rozgrzaniu mówi więcej niż ładne zdjęcia i opis przebiegu. Wtedy wychodzą luzy, opóźnienia hydrauliki, nierówna jazda i problemy, które na zimno potrafią się schować.

• Podwozie - sprawdzam zużycie gąsienic, rolek, kół napędowych i napinaczy oraz to, czy maszyna nie ściąga na jedną stronę.
• Hydraulika - patrzę na reakcję siłowników, wycieki na tłoczyskach, stan przewodów i pracę przy pełnym obciążeniu.
• Ramię i osprzęt - oceniam luzy na sworzniach, stan tulei, pęknięcia oraz precyzję prowadzenia łyżki.
• Obrót - słucham wieńca obrotu, sprawdzam stuki i wyczuwalny luz przy zmianie kierunku.
• Dokumentacja serwisowa - weryfikuję historię wymian oleju, filtrów, napraw siłowników i regeneracji podwozia.

W używanej maszynie najbardziej niepokoi mnie nie sam ślad pracy, tylko brak regularnej obsługi. Niewielkie zapocenie na złączu da się często opanować, ale wyraźny wyciek z siłownika, metaliczny osad w oleju albo luz, który czuć już przy lekkim ruchu łyżki, zwykle oznaczają wyższy koszt w niedalekiej przyszłości. Dlatego oceniając koparkę, patrzę na nią jako na układ naczyń połączonych: podwozie mówi o mobilności, hydraulika o sile, a luz i wycieki o tym, ile pracy zostanie jeszcze do zrobienia w serwisie.
