To są liczby, od których zaczyna się poprawny spadek DN160
- Dla przyłącza kanalizacyjnego DN160 przyjmuje się najczęściej 1,5%, czyli 1,5 cm na 1 m.
- W domu jednorodzinnym jako praktyczny standard często lepiej sprawdza się 2%, jeśli pozwala na to teren.
- Na odcinkach z tworzywa nie warto przesadzać ze spadkiem: 15% to górna granica, nie cel projektowy.
- Na 10 m długości spadek 1,5% oznacza 15 cm różnicy wysokości.
- Przy zmianie kierunku, średnicy albo spadku warto przewidzieć studzienkę rewizyjną.
- Jeśli grawitacja przestaje się spinać, lepiej przeprojektować trasę niż wymuszać zbyt mały lub zbyt duży spadek.
Jaki spadek przyjąć dla rury 160 mm w domu
W instalacji domowej DN160 traktuję jako średnicę, dla której 1,5% jest bezpiecznym minimum projektowym. To oznacza 15 mm różnicy poziomów na każdy metr przewodu, więc na krótkim odcinku łatwo to policzyć, a na dłuższym od razu widać, ile trzeba zejść z rzędnymi. W praktyce nie zamykałbym się jednak wyłącznie na minimum: jeśli działka i poziom wyjścia z budynku pozwalają, 2% daje lepszy zapas wykonawczy i zwykle mniej nerwów przy odbiorze.
Nie chodzi tylko o to, żeby ścieki spływały. Kanalizacja grawitacyjna ma pracować tak, by przewód nie zamulał się od osadów, ale też nie robił się zbyt stromy. Przy DN160 różnica między 1,5% a 2% wydaje się mała, a w realnym wykopie oznacza już konkretną zmianę rzędnej i często inną decyzję o głębokości posadowienia. Dlatego ja przyjmuję prostą zasadę: minimum 1,5%, praktyczny standard 2%, a więcej tylko wtedy, gdy naprawdę wymusza to teren i układ sieci.
Żeby dobrze ocenić ten odcinek, trzeba najpierw wiedzieć, gdzie DN160 faktycznie występuje w domu i czym różni się od zwykłych podejść pod przybory sanitarne. I właśnie to warto uporządkować przed pierwszym pomiarem.
Gdzie średnica 160 mm rzeczywiście ma sens
Rura 160 mm w instalacjach domowych najczęściej pojawia się jako przyłącze kanalizacyjne, czyli odcinek prowadzący ścieki z budynku do sieci, studzienki albo innego punktu włączenia. To nie jest typowa średnica dla krótkiego podejścia od umywalki, wanny czy WC do pionu. Tam pracują zwykle mniejsze średnice, a zasady spadków są inne. Właśnie dlatego nie warto przenosić jednego przepisu na cały dom, bo przyłącze i podejście to dwa różne fragmenty instalacji.
W praktyce DN160 ma sens tam, gdzie odcinek jest dłuższy, obciążenie większe, a ścieki muszą być odprowadzane stabilnie i bez ryzyka zamulania. Jeśli projekt dotyczy kanalizacji sanitarnej na działce, średnica 160 mm jest bardzo częsta, bo daje rozsądny kompromis między przepustowością a kosztami wykonania. W tym miejscu łatwo też o pomyłkę: ktoś widzi duży przekrój i zakłada, że można dać minimalny spadek „byle cokolwiek spływało”. To zbyt uproszczone myślenie. Średnica pomaga, ale nie zastępuje poprawnego spadku.
Jeżeli obok kanalizacji sanitarnej prowadzisz także deszczówkę, zasady nie zawsze będą identyczne. To ważne rozróżnienie, bo w domowych projektach te dwa układy często są wrzucane do jednego worka, a potem wychodzą problemy przy odbiorze albo przy pierwszym intensywnym deszczu. Następny krok to już czysta praktyka: jak ten spadek policzyć bez zgadywania.
Jak policzyć spadek na działce bez zgadywania
Najprostszy wzór jest taki: długość odcinka × procent spadku = różnica wysokości. Jeśli masz 10 m rury i spadek 1,5%, potrzebujesz 15 cm różnicy między początkiem a końcem odcinka. Przy 2% będzie to 20 cm, a przy 3% już 30 cm. To banalne w zapisie, ale na budowie właśnie te centymetry decydują o tym, czy rura wyjdzie ponad strefą przemarzania, czy da się ją sensownie wpiąć do studzienki i czy trzeba będzie robić dodatkowe załamanie trasy.
| Długość odcinka | Spadek 1,5% | Spadek 2% | Spadek 3% |
|---|---|---|---|
| 5 m | 7,5 cm | 10 cm | 15 cm |
| 10 m | 15 cm | 20 cm | 30 cm |
| 15 m | 22,5 cm | 30 cm | 45 cm |

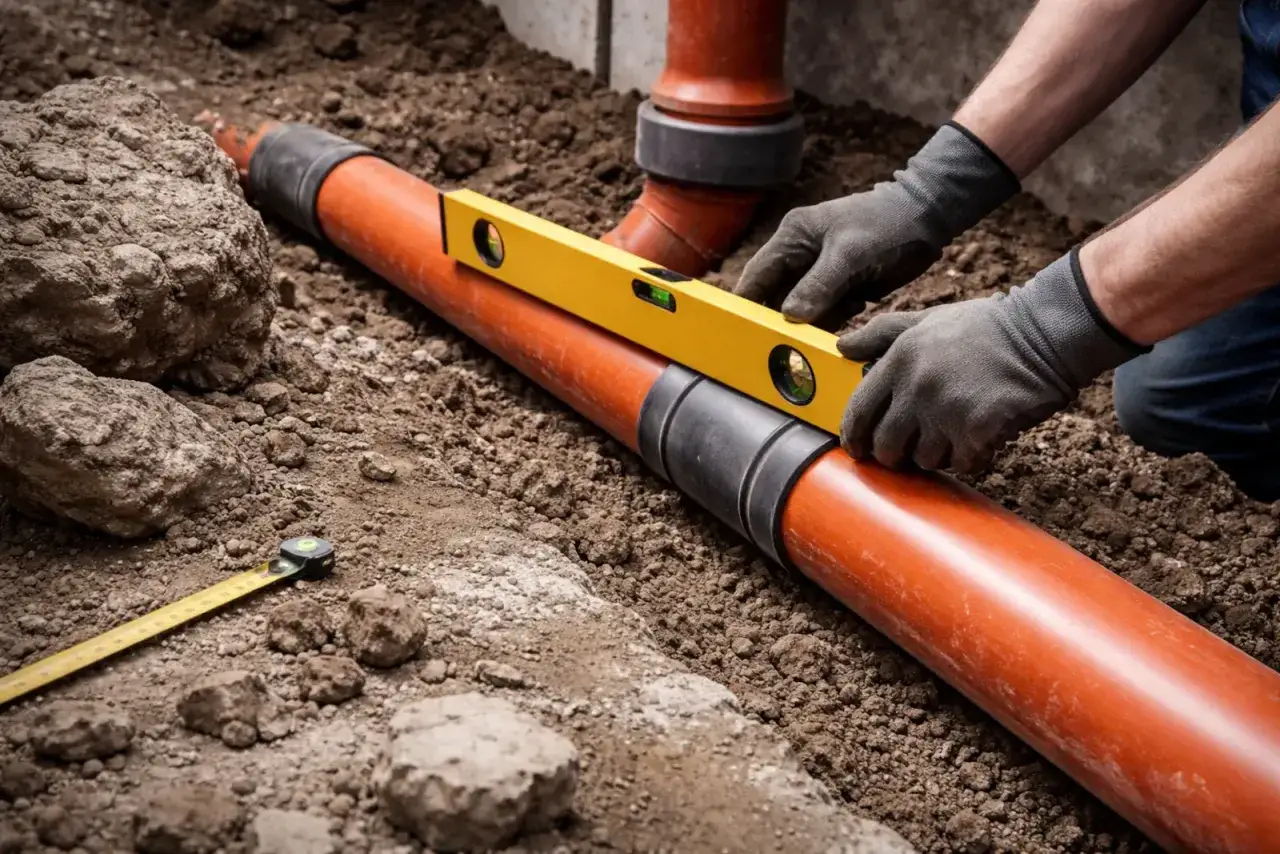

W terenie nie opierałbym się na samym „na oko”. Najpewniejsze są: niwelator laserowy, poziomica laserowa z łatą albo przynajmniej długa poziomica i dokładny pomiar rzędnych. Przy krótkim odcinku jeszcze da się coś oszacować, ale przy DN160 błąd rzędu 1-2 cm na metrze szybko daje odczuwalną różnicę na całej trasie. Jeśli chcesz mieć spokój przy odbiorze, sprawdzasz nie tylko końce przewodu, lecz także miejsca załamań i ewentualne „dołki”, które później zamieniają się w zastoiska.
Sam rachunek to jednak dopiero połowa sprawy. Druga połowa to decyzja, kiedy 1,5% wystarczy, a kiedy lepiej pójść w wyższy spadek i nie walczyć z instalacją przez kolejne lata.
Kiedy 1,5% to minimum, a kiedy lepiej dać więcej
Ja patrzę na DN160 w trzech praktycznych wariantach. Samo minimum ma sens, ale nie w każdej sytuacji jest najrozsądniejsze. Jeśli teren jest płaski, odcinek długi albo w grę wchodzi kilka zmian kierunku, wyższy spadek potrafi uprościć układ i poprawić pracę kanalizacji. Z drugiej strony zbyt duże nachylenie nie jest rozwiązaniem „na zapas”, bo może przyspieszać przepływ wody bardziej niż transport części stałych.
| Wariant | Co oznacza | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| 1,5% | 1,5 cm na 1 m | Standardowe przyłącze DN160, krótki lub średni odcinek, poprawnie wyznaczone rzędne | Mniejszy zapas na błędy wykonawcze i osiadanie gruntu |
| 2% | 2 cm na 1 m | Najczęściej najlepszy kompromis w domu jednorodzinnym | Trzeba pilnować głębokości końca trasy |
| 3% | 3 cm na 1 m | Dłuższy odcinek, teren pozwala, chcesz dodatkowego marginesu | Wykop robi się głębszy, a to wpływa na koszt i logistykę robót |
Tu pojawia się ważna granica: większy spadek nie zawsze oznacza lepszą kanalizację. Jeśli przewód jest zbyt stromy, ciecz może odrywać się od frakcji stałych, a osad zaczyna zostawać na dnie. W praktyce kończy się to lokalnymi zatorami albo koniecznością częstszego czyszczenia. Dlatego przy DN160 nie szukam „jak najwięcej”, tylko „na tyle dużo, żeby przewód sam się czyścił, ale nie za dużo, by zaburzyć transport ścieków”. To właśnie rozróżnienie najczęściej odróżnia poprawny projekt od przypadkowego wykopu.
Skoro wiemy już, jakie wartości są rozsądne, warto zobaczyć, gdzie wykonawcy i inwestorzy wpadają w pułapki. Tam najłatwiej stracić cały efekt, nawet jeśli obliczenia były poprawne.
Najczęstsze błędy, które psują działanie kanału
Najwięcej problemów nie bierze się z samej średnicy, tylko z tego, jak rura została ułożona. Poniżej są błędy, które widzę najczęściej i które potem bardzo trudno naprawić bez ponownego kopania.
- Spadek robiony „na oko” - bez niwelacji łatwo o odcinek, który na papierze wygląda dobrze, a w ziemi ma falę lub przeciwwsąd.
- Zbyt mały spadek na długim odcinku - ścieki płyną, ale osady zostają i z czasem tworzą się zatory.
- Zbyt stromy odcinek - woda ucieka przodem, a cięższe frakcje zostają w rurze.
- Brak studzienki rewizyjnej w miejscu zmiany kierunku lub spadku - późniejsze czyszczenie staje się kłopotliwe.
- Łączenie sanitarnej kanalizacji z deszczówką bez analizy układu - to często kończy się kłopotami eksploatacyjnymi i formalnymi.
- Wymuszanie grawitacji tam, gdzie teren tego nie znosi - czasem lepsza jest przepompownia niż źle ustawiony przewód.
W tym miejscu zwykle wychodzi jeszcze jeden problem: inwestor chce zamknąć cały odcinek płycej, żeby nie kopać głęboko. To zrozumiałe, ale jeśli robi się to kosztem prawidłowego spadku, problem wraca po pierwszej zimie albo po kilku tygodniach intensywnego użytkowania. Dlatego przed zasypaniem wykopu wolę sprawdzić wszystko jeszcze raz, niż potem tłumaczyć, czemu instalacja nie pracuje tak, jak powinna.
Co sprawdzić przed zasypaniem wykopu
To jest etap, na którym najłatwiej uratować cały odcinek. Po zasypaniu poprawki kosztują już dużo więcej, bo trzeba wracać do ziemi, a nie tylko do niwelatora. Ja przed zamknięciem wykopu sprawdzam zawsze kilka rzeczy, bez wyjątków:
- czy rzędna początku i końca odcinka zgadza się z obliczeniem,
- czy na trasie nie ma przeciwwsadu, czyli miejscowego odwrócenia spadku,
- czy połączenia kielichowe są wykonane zgodnie z systemem rur i złączek,
- czy przy zmianie kierunku, średnicy lub spadku przewidziano studzienkę rewizyjną,
- czy przewód ma sensowny dostęp do ewentualnego płukania lub udrażniania,
- czy głębokość posadowienia uwzględnia warunki gruntu i strefę przemarzania,
- czy w razie braku grawitacji nie trzeba od razu założyć przepompowni.
Na tym etapie warto też spojrzeć na całość bez przyzwyczajenia do jednego rozwiązania. Jeśli po uwzględnieniu spadku wychodzi, że rura będzie za płytko albo za głęboko, nie rozciągam odcinka siłą. Lepiej zmienić przebieg trasy, dodać punkt kontrolny albo przenieść część układu niż zostawić instalację, która „jakoś działa”, ale nie daje rezerwy na normalną eksploatację. I właśnie ta rezerwa robi największą różnicę po kilku sezonach użytkowania.
Jedna reguła, która najlepiej sprawdza się przy DN160
Jeśli miałbym sprowadzić temat do jednego zdania, powiedziałbym tak: 1,5% to minimum, 2% to najczęściej najrozsądniejszy wybór, a większy spadek ma sens tylko wtedy, gdy nie psuje pracy całego odcinka. To podejście jest praktyczne, bo bierze pod uwagę nie tylko liczby, lecz także wykonawstwo, poziom terenu i późniejszą eksploatację. W domowej kanalizacji właśnie to ma znaczenie najbardziej.
Dlatego przy projektowaniu i odbiorze DN160 patrzę nie na samą średnicę, ale na całą geometrię trasy: długość, liczbę załamań, głębokość wyjścia z budynku, miejsce włączenia do sieci i możliwość późniejszego czyszczenia. Jeśli te elementy są spójne, przewód pracuje przewidywalnie i nie wymaga ciągłych poprawek. A to w praktyce daje więcej niż „ładny” spadek wpisany tylko po to, żeby zgadzał się z minimalną wartością na papierze.
Właśnie dlatego przy rurze 160 mm lepiej myśleć o całym układzie niż o jednym procencie. Gdy spadek, rzędne i dostęp serwisowy są dopięte razem, kanalizacja domowa staje się po prostu spokojnym, niewidocznym elementem instalacji, a nie źródłem problemów po pierwszym sezonie użytkowania.
