Budowa zaworu trójdrogowego ma bezpośredni wpływ na to, czy instalacja grzewcza pracuje stabilnie, miesza właściwą temperaturę i nie generuje zbędnych strat. W tym tekście rozbieram taki zawór na części, pokazuję zasadę działania w domowych układach i wyjaśniam, jak dobrać go do podłogówki, ciepłej wody albo prostego przełączenia obiegów. Skupiam się na praktyce, bo właśnie w takich elementach drobny detal potrafi zmienić zachowanie całej instalacji.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Zawór ma trzy króćce, ale jego rola zależy od tego, czy pracuje jako mieszający, rozdzielający czy przełączający.
- Najważniejsze elementy to korpus, element regulacyjny, trzpień, uszczelnienia i ewentualny siłownik.
- W domowych instalacjach najczęściej chodzi o stabilizację temperatury w podłogówce, ciepłej wodzie użytkowej albo o ochronę źródła ciepła.
- Do doboru liczą się średnica DN, współczynnik Kvs, materiał, temperatura medium i sposób sterowania.
- Pomylenie króćców albo zły montaż od razu widać po hałasie, huśtawce temperatury i problemach z regulacją.
Z czego składa się taki zawór
Patrząc na zawór z zewnątrz, widzimy zwykle tylko trzy przyłącza i pokrętło albo siłownik. W środku pracuje jednak kilka elementów, które muszą ze sobą współgrać bardzo precyzyjnie: korpus, gniazda, element zamykający, trzpień, uszczelnienia i mechanizm napędowy. Właśnie od tej układanki zależy, czy zawór będzie płynnie mieszał strumienie, czy raczej będzie je brutalnie dławił.
| Element | Za co odpowiada | Co sprawdzam w praktyce |
|---|---|---|
| Korpus | Tworzy główną obudowę i prowadzi medium przez kanały przepływowe. | Materiał, odporność na temperaturę, jakość gwintów lub kołnierzy oraz zgodność z medium. |
| Króćce A, B i AB | Wyznaczają wejścia i wyjście albo wspólny tor przepływu. | Oznaczenia producenta i zgodność z projektem instalacji, bo pomyłka na tym etapie psuje działanie całego układu. |
| Element regulacyjny | Otwiera, przymyka lub przełącza przepływ wewnątrz zaworu. | Czy pracuje lekko, bez zacięć i bez nienaturalnego oporu. |
| Trzpień lub wałek | Przenosi ruch z pokrętła albo siłownika na element regulacyjny. | Czy ruch jest osiowy i powtarzalny, bez luzów oraz przycierania. |
| Uszczelnienia i gniazda | Zapewniają szczelność w pozycjach pośrednich i krańcowych. | Czy materiał uszczelnień pasuje do temperatury i rodzaju instalacji. |
| Pokrętło lub siłownik | Umożliwia ręczne ustawienie albo automatyczną regulację położenia zaworu. | Kompatybilność z automatyką oraz czy napęd ma odpowiedni moment obrotowy. |
W domowych instalacjach bardzo często spotyka się korpus z mosiądzu lub stopu mosiądzu. To rozsądny kompromis między trwałością, ceną i odpornością na typowe warunki pracy w ogrzewaniu. Jeśli widzę słabo opisany korpus, nieczytelne oznaczenia króćców albo niepewne uszczelnienie, traktuję taki wyrób ostrożnie, bo problemy zwykle wychodzą nie od razu, tylko po pierwszym sezonie.
W praktyce ta konstrukcja nie jest skomplikowana, ale musi być przewidywalna. Gdy ktoś pyta mnie o to, dlaczego jeden zawór działa płynnie, a inny szarpie przepływem, odpowiedź najczęściej leży właśnie w jakości tych kilku podstawowych elementów. Z tego wynika bezpośrednio sposób pracy całego obiegu.

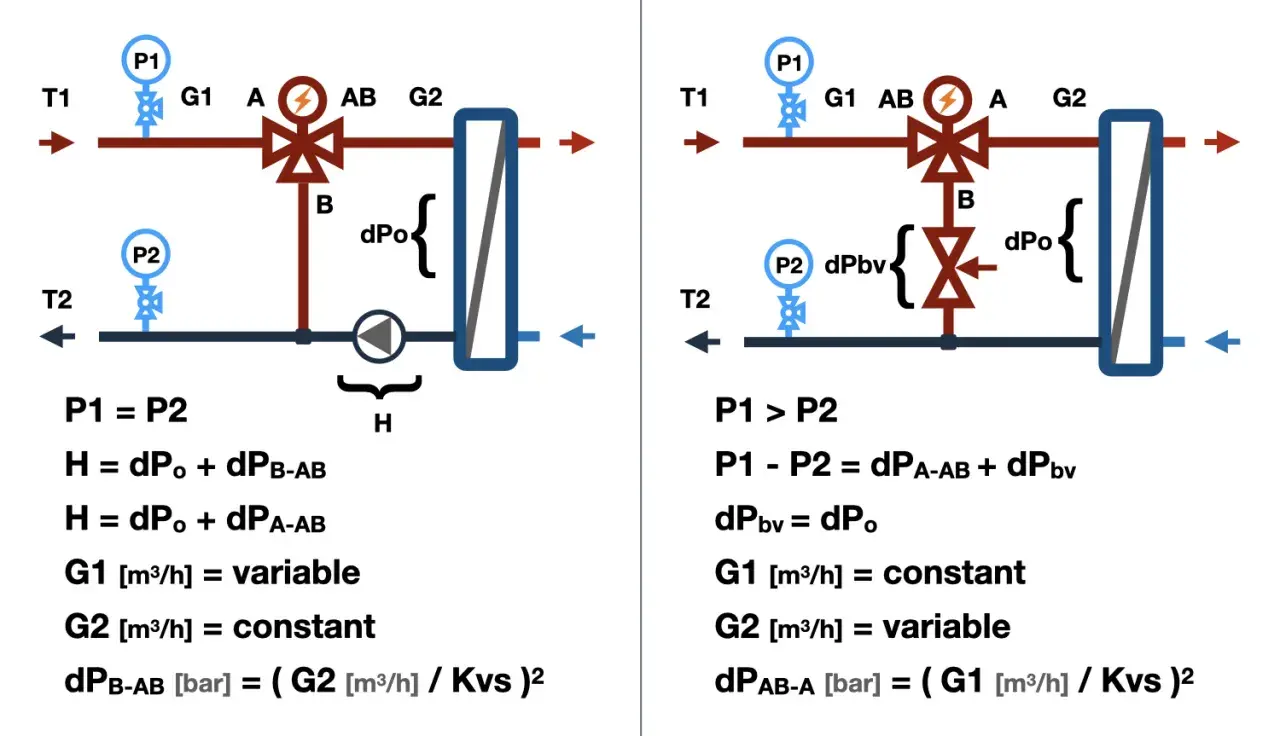

Jak pracuje w obiegu grzewczym
Najprościej wyobrazić go sobie jako element, który nie tylko otwiera i zamyka przepływ, ale przede wszystkim przesuwa proporcję między dwoma strumieniami. Dzięki temu można utrzymać bardziej stabilną temperaturę na wyjściu, ograniczyć przegrzewanie albo przekierować medium tam, gdzie w danym momencie jest potrzebne. To właśnie ta funkcja odróżnia zawór trójdrogowy od zwykłego zaworu odcinającego.
Tryb mieszający
W trybie mieszającym dwa strumienie trafiają do jednego wyjścia w odpowiednich proporcjach. W instalacjach domowych to najczęstszy scenariusz: gorętsza woda z zasilania jest domieszana do chłodniejszego powrotu albo drugiego obiegu, żeby na pętle nie podać zbyt wysokiej temperatury. Na kartach AFRISO taki zawór opisano właśnie jako mieszający, rozdzielający i przełączający, co dobrze pokazuje, jak szerokie ma zastosowanie.
W praktyce najbardziej widać to przy ogrzewaniu podłogowym. Tam nie interesuje mnie sama temperatura kotła, tylko temperatura, jaką dostaje podłoga. W gotowych modułach mieszających często spotyka się zakres pracy rzędu 20-43°C, co dobrze pokazuje, że zawór ma nie tyle grzać mocniej, ile utrzymać bezpieczny i stabilny poziom zasilania.
Tryb rozdzielający
W trybie rozdzielającym jeden strumień zostaje rozdzielony na dwa tory albo przełączony pomiędzy nimi. To przydatne wtedy, gdy instalacja ma dwa obiegi lub gdy chcę zdecydować, dokąd ma trafić medium w danym momencie. W praktyce taki ruch może wspierać bypass, ochronę powrotu kotła albo sterowanie strefami, które nie powinny pracować równocześnie.
W dobrze dobranym zaworze zmiana położenia nie daje skoku temperatury, tylko płynne przejście między torami. To ważne, bo właśnie od płynności zależy komfort i stabilność całej instalacji. Z tej logiki wynika też, gdzie taki zawór daje największy sens w domu.
Gdzie w domu ma największy sens
W instalacjach domowych zawór trójdrogowy rzadko montuje się „na wszelki wypadek”. Zwykle rozwiązuje bardzo konkretny problem: za gorący obieg, potrzeba ochrony źródła ciepła, konieczność stabilizacji ciepłej wody albo chęć przełączania między dwoma torami pracy. Taki element powinien więc odpowiadać na realną potrzebę, a nie tylko wyglądać nowocześnie w kotłowni.
| Zastosowanie | Po co go tam montuję | Co daje w praktyce |
|---|---|---|
| Ogrzewanie podłogowe | Miesza zasilanie z powrotem, żeby obniżyć temperaturę trafiającą do pętli. | Stabilniejsza praca podłogi, mniejsze ryzyko przegrzania i lepszy komfort w pomieszczeniach. |
| Ciepła woda użytkowa | Stabilizuje temperaturę na wyjściu z zasobnika lub przy punkcie poboru. | Mniej wahań temperatury i większe bezpieczeństwo użytkowania. |
| Ochrona powrotu kotła | Podmiesza część gorącego zasilania do zimnego powrotu. | Mniej ryzyka pracy źródła ciepła w niekorzystnych warunkach i lepsza ochrona wymiennika. |
| Przełączanie obiegów | Kieruje medium na jeden z dwóch torów zależnie od zapotrzebowania. | Prostsze sterowanie strefami i mniej ręcznego przestawiania zaworów. |
W instalacji c.w.u. taki zawór ma jeszcze jeden praktyczny sens: pomaga utrzymać powtarzalną temperaturę wody na wyjściu, nawet gdy warunki po stronie źródła ciepła zmieniają się w ciągu dnia. To szczególnie ważne przy punktach poboru, gdzie użytkownik oczekuje po prostu stałego efektu, a nie ciągłych korekt. I właśnie dlatego dobrze dobrany zawór musi mieć sens nie tylko hydrauliczny, ale też użytkowy.
Jak dobrać właściwy model do instalacji
W katalogach ESBE widać, że zawory tego typu występują w zakresie DN15-50, ale sam rozmiar nominalny nie wystarcza do podjęcia decyzji. Ja zawsze patrzę na cały zestaw parametrów: średnicę, Kvs, materiał korpusu, temperaturę pracy, sposób sterowania i zgodność z automatyką. Dopiero wtedy można mówić o doborze, który ma szansę działać bez kaprysów.
| Parametr | Co oznacza | Na co zwracam uwagę |
|---|---|---|
| DN | Nominalna średnica zaworu. | Ma pasować do przepływu i średnicy instalacji, bo zbyt mały zawór zdławi obieg, a zbyt duży pogorszy regulację. |
| Kvs | Współczynnik przepływu przy określonym spadku ciśnienia. | To jeden z ważniejszych punktów doboru. Za niski Kvs daje dławienie, za wysoki utrudnia precyzyjne sterowanie. |
| Materiał korpusu | Wpływa na trwałość i odporność na warunki pracy. | W instalacjach domowych dobrze sprawdzają się mosiądz i stop mosiądzu, o ile producent przewidział je do danego medium. |
| Zakres temperatury i ciśnienia | Granice bezpiecznej pracy zaworu. | Muszą być zgodne z realnymi warunkami układu, a nie tylko z „typową” instalacją. |
| Rodzaj przyłącza | Gwint, kołnierz albo inny system montażu. | W domu najczęściej liczy się szybki, pewny montaż i możliwość serwisu bez przebudowy połowy kotłowni. |
| Sposób sterowania | Ręczny, termostatyczny albo z siłownikiem. | Dobieram go do poziomu automatyzacji, jaki faktycznie jest potrzebny. |
Przeczytaj również: Jak odpowietrzyć grzejnik żeliwny? Poradnik krok po kroku
Manualny, termostatyczny czy z siłownikiem
Nie wybierałbym siłownika tylko dlatego, że brzmi nowocześnie. Jeśli układ jest prosty i ma pracować na stałych nastawach, zawór ręczny albo termostatyczny będzie bardziej sensowny, tańszy i mniej podatny na awarie. Gdy jednak zawór ma współpracować z regulatorem pogodowym, automatyką strefową lub czujnikiem temperatury, siłownik przestaje być dodatkiem, a staje się częścią całego układu.
- Manualny - dobry tam, gdzie nastawa jest ustawiana rzadko i nie wymaga ciągłej korekty.
- Termostatyczny - sprawdza się, gdy chcę utrzymywać temperaturę bez stałej ingerencji użytkownika.
- Z siłownikiem - najlepszy przy automatyce, kilku strefach i wtedy, gdy liczy się zdalne lub pogodowe sterowanie.
Wybór typu sterowania ma bezpośredni wpływ na późniejszy komfort obsługi. Jeżeli dopasuję go źle, instalacja będzie poprawna tylko na papierze, a w praktyce zacznie wymagać ciągłych korekt. Z tego powodu zawsze sprawdzam też sposób montażu i typowe błędy, które pojawiają się już na etapie podłączania.
Najczęstsze błędy montażowe, które psują efekt
Większość problemów z takim zaworem nie wynika z „wadliwego egzemplarza”, tylko z montażu, który nie respektuje jego konstrukcji. To dlatego tak często spotykam instalacje, w których wszystko wygląda poprawnie, ale zawór pracuje szarpanie, hałasuje albo nie trzyma temperatury. W praktyce kilka drobnych błędów wystarcza, żeby zepsuć cały efekt regulacji.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Pomylenie króćców A, B i AB | Zawór miesza odwrotnie albo nie osiąga oczekiwanego zakresu pracy. | Zawsze sprawdzam schemat producenta, a nie tylko położenie króćców „na oko”. |
| Zły kierunek przepływu | Regulacja staje się nerwowa, a przepływ nie zachowuje się tak, jak przewidziano. | Montuję zgodnie z oznaczeniami na korpusie i dokumentacją. |
| Nieprawidłowe położenie trzpienia | Mechanizm pracuje ciężej, a serwis staje się utrudniony. | Jeśli producent zaleca pionowe ustawienie trzpienia, trzymam się tego bez kombinowania. |
| Brak płukania i filtracji | Zanieczyszczenia uszkadzają gniazda i przyspieszają zużycie uszczelnień. | Przed uruchomieniem płuczę instalację i pilnuję filtrów siatkowych. |
| Źle dobrany siłownik | Zawór nie domyka się albo nie otwiera w pełnym zakresie. | Sprawdzam moment obrotowy, czas pracy i zgodność montażową. |
| Brak zaworów odcinających i miejsca serwisowego | Każda naprawa oznacza długi przestój i opróżnianie większej części układu. | Projektuję dostęp do obsługi jeszcze przed montażem. |
Po błędach montażowych zwykle widać od razu objawy: szum w rurach, niestabilną temperaturę, opóźnioną reakcję obiegu albo przecieki na połączeniach. Jeśli instalacja zachowuje się nerwowo już od początku, rzadko pomaga samo „dokręcenie nastawy”. Najpierw trzeba sprawdzić geometrię montażu, a dopiero potem nastawy robocze.
Przed pierwszym sezonem sprawdzam jeszcze te detale
Jeżeli mam już dobrany zawór i poprawnie podłączony układ, zawsze robię jeszcze krótką kontrolę przed sezonem grzewczym. To kilka minut pracy, które potrafi oszczędzić całą serię późniejszych poprawek. Z mojego doświadczenia właśnie tutaj wychodzą niedopatrzenia, których nie widać przy samym montażu.
- Sprawdzam, czy nastawa jest czytelna i da się ją odtworzyć po serwisie.
- Upewniam się, że dostęp do pokrętła, trzpienia lub siłownika nie jest zasłonięty przez izolację albo inne elementy kotłowni.
- Patrzę, czy zawór można odciąć i obsłużyć bez rozbierania połowy instalacji.
- Weryfikuję, czy pozycja bezpieczna przy zaniku zasilania zgadza się z funkcją danego obiegu.
- Kontroluję, czy po odpowietrzeniu i rozruchu zawór nadal pracuje płynnie, bez skoków i hałasu.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby ona tak: najlepiej działa nie ten zawór, który wygląda najbardziej zaawansowanie, tylko ten, którego konstrukcja pasuje do konkretnego zadania. Przy mieszaniu, rozdziale i przełączaniu liczy się zgodność portów, przepływu, sterowania i montażu. Gdy te cztery rzeczy się zgadzają, zawór trójdrogowy robi dokładnie to, czego oczekuje instalacja, i nie wymaga ciągłego doglądania.
