W dobrze zaprojektowanej instalacji wentylacyjnej gruntowy wymiennik ciepła pomaga wstępnie ogrzać powietrze zimą i obniżyć jego temperaturę latem, zanim trafi ono do domu. To rozwiązanie ma sens głównie tam, gdzie budynek pracuje na rekuperacji i gdzie inwestor chce poprawić komfort bez dokładania kolejnego energochłonnego urządzenia. W tym tekście pokazuję, jak taki układ działa, jakie są jego rodzaje, kiedy naprawdę się opłaca i jakie błędy najczęściej psują efekt.
Najważniejsze rzeczy, które warto sprawdzić przed decyzją
- Najlepiej działa jako wsparcie wentylacji mechanicznej z odzyskiem ciepła, a nie jako samodzielny „gadżet” do domu.
- Na efekt najmocniej wpływają: rodzaj gruntu, głębokość ułożenia, długość przewodów i opory przepływu.
- Na działce z suchym, piaszczystym gruntem albo wysoką wodą gruntową projekt trzeba liczyć ostrożnie.
- Prostsze układy rurowe są tańsze, ale bardziej wrażliwe na wykonanie i higienę; układy glikolowe kosztują więcej, za to są łatwiejsze do kontrolowania.
- W domu jednorodzinnym koszt zwykle wynika bardziej z robót ziemnych i projektu niż z samej rury czy kolektora.
Jak działa gruntowy wymiennik ciepła w domu z rekuperacją
Najprościej rzecz ujmując, chodzi o wykorzystanie stabilnej temperatury gruntu pod powierzchnią ziemi. Na głębokości około 1,5-2 m gleba nie podlega już tak gwałtownym wahaniom jak powietrze nad nią, więc może oddać trochę ciepła zimą albo odebrać je latem. Przepływające przez system powietrze nie trafia więc do centrali w stanie „prosto z mrozu” albo „prosto z upału”, tylko jest wstępnie przygotowane.
W praktyce to ważne z dwóch powodów. Po pierwsze, centrala wentylacyjna ma lżej i mniej się wychładza. Po drugie, poprawia się komfort w pomieszczeniach, bo nawiew nie jest tak ostry zimą i tak duszny latem. Nie traktowałbym jednak GWC jak zastępstwa klimatyzacji; to raczej układ wspierający, który zmniejsza skrajności, a nie robi pełnego chłodzenia.
Najlepiej działa wtedy, gdy jest częścią większej koncepcji: szczelnego budynku, sensownie dobranej rekuperacji i poprawnie zaprojektowanych kanałów. Jeżeli w jednym miejscu zaoszczędzi się na średnicy, spadkach lub filtracji, efekt końcowy potrafi być dużo słabszy niż obiecuje katalog. To dobry moment, żeby przejść do pytania, jaki typ takiego układu w ogóle ma sens w domu jednorodzinnym.
Który typ sprawdza się w praktyce
Na rynku spotyka się kilka rozwiązań i tutaj nie ma jednej odpowiedzi dla każdego domu. Ja patrzę przede wszystkim na to, czy system ma bezpośredni kontakt powietrza z gruntem, czy działa pośrednio przez czynnik obiegowy. To rozróżnienie od razu mówi sporo o kosztach, serwisie i ryzyku problemów z wilgocią.
| Typ rozwiązania | Jak działa | Plusy | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|

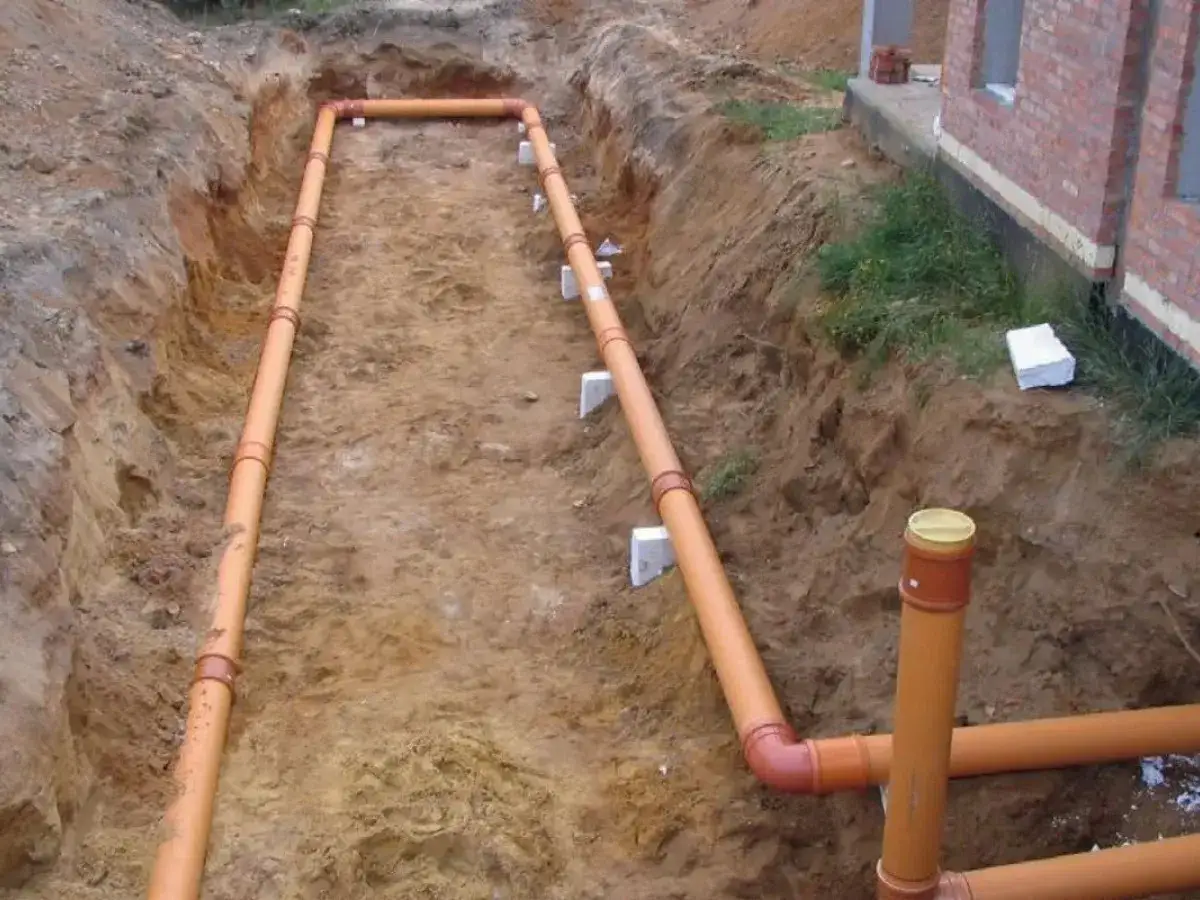

| Rurowy | Powietrze przepływa przez zakopane rury i oddaje lub odbiera ciepło od gruntu. | Prosta zasada działania, relatywnie niski koszt, łatwo połączyć z rekuperacją. | Wrażliwy na opory przepływu, spadki, kondensat i jakość wykonania. | Gdy działka daje miejsce na wykop, a projekt robi ktoś, kto umie policzyć przepływ. |
| Żwirowy | Powietrze przechodzi przez złoże kruszywa, które wymienia ciepło z gruntem. | Dobra powierzchnia wymiany, ciekawa opcja przy odpowiednich warunkach gruntowych. | Większe wymagania co do miejsca i starannego wykonania warstw. | Gdy inwestor ma do dyspozycji większy teren i chce stabilnej pracy bez przesadnej automatyki. |
| Glikolowy | Energia z gruntu trafia do obiegu z glikolem, a potem do powietrza w centrali. | Łatwiejsza kontrola, mniejsze ryzyko problemów higienicznych po stronie powietrza. | Wyższy koszt, dodatkowa pompa i elementy obiegowe. | Gdy liczy się przewidywalność i prostszy serwis niż najniższy możliwy koszt startowy. |
| Płytowy | Wymiana ciepła odbywa się przez płytowy element ułożony w gruncie. | Zajmuje mniej miejsca niż rozbudowany układ rurowy. | Trzeba dobrze dobrać powierzchnię i warunki gruntowe. | Gdy działka jest ograniczona, ale nadal da się zapewnić sensowny montaż. |
W praktyce domowej najczęściej wygrywa kompromis między prostotą a kontrolą nad wilgocią i oporami. Właśnie dlatego średnice rzędu 160-200 mm są często spotykane przy układach rurowych dla domów jednorodzinnych, bo dają rozsądny przepływ bez nadmiernego dławienia instalacji. Sam wybór typu to jednak dopiero połowa decyzji. Druga połowa zależy od działki, na której ten system ma pracować.
Gdzie taka instalacja ma sens, a gdzie lepiej odpuścić
Nie każda działka jest dobrym miejscem na taki układ i to warto powiedzieć wprost. Najlepsze warunki daje grunt wilgotny, stabilny i dobrze przewodzący ciepło, a dużo słabsze suche piaski, bardzo podmokłe podłoże albo teren z problematycznym poziomem wód gruntowych. Jeśli grunt jest słaby, system dalej da się czasem zrobić, ale rosną wymagania projektowe i rośnie też ryzyko rozczarowania.
Przy planowaniu biorę pod uwagę kilka rzeczy naraz:
- głębokość ułożenia poniżej strefy przemarzania, zwykle w okolicach 1,5-2 m,
- dostęp do miejsca na wykop i ewentualne odtworzenie nawierzchni,
- odległość od dużych korzeni, fundamentów i innych instalacji podziemnych,
- możliwość odprowadzenia kondensatu i wykonania rewizji serwisowej,
- rodzaj wentylacji w domu, bo bez rekuperacji sens całej inwestycji mocno spada.
Ja bym taki układ planował najchętniej na etapie projektu domu albo przynajmniej przed wykończeniem ogrodu. Późniejsze dokładanie bywa możliwe, ale zwykle oznacza więcej robót ziemnych, więcej kolizji z istniejącą infrastrukturą i większy koszt odtworzenia terenu. Skoro wiadomo już, kiedy to ma sens, naturalnie pojawia się pytanie o budżet.
Ile to kosztuje i z czego biorą się różnice
Wycena zależy od typu systemu, długości tras, rodzaju gruntu i tego, ile prac trzeba wykonać wokół samej instalacji. W domu jednorodzinnym najczęściej patrzę na budżet jako na sumę kilku elementów: materiałów, robót ziemnych, podłączenia do wentylacji, osprzętu oraz późniejszego serwisu. Sama rura czy kolektor to tylko fragment rachunku.
| Rozwiązanie | Orientacyjny koszt dla domu jednorodzinnego | Co najmocniej podbija cenę |
|---|---|---|
| Układ rurowy | Około 8-15 tys. zł | Długość przewodów, wykop, odtworzenie terenu, osprzęt do odprowadzenia skroplin. |
| Układ glikolowy | Około 15-30 tys. zł | Obieg glikolu, pompa, wymiennik pośredni, automatyka i montaż. |
| Układ żwirowy lub płytowy | Około 12-25 tys. zł | Roboty ziemne, ilość materiału, powierzchnia zajęta w gruncie i przygotowanie warstw. |
Do tego dochodzi eksploatacja, ale ona zwykle nie jest dramatyczna. W praktyce płacisz głównie za pracę wentylatorów w centrali, ewentualną pompę w układzie glikolowym i okresową wymianę filtrów. Nie liczyłbym zwrotu wyłącznie na rachunku za energię; sens tej inwestycji częściej widać w komforcie, stabilniejszym nawiewie i ochronie instalacji w trudniejszych warunkach pogodowych. To prowadzi do bardzo ważnej części, czyli błędów wykonawczych.
Najczęstsze błędy, które psują efekt
Najwięcej problemów widzę nie w samym pomyśle, tylko w wykonaniu. Układ, który na papierze wygląda dobrze, potrafi działać słabo, jeśli ktoś zaoszczędzi na przekroju, źle poprowadzi spadki albo pominie higienę. W takich systemach szczegóły naprawdę robią różnicę.
- Zbyt płytkie ułożenie przewodów, przez co grunt pracuje niestabilnie i efekt sezonowy jest słabszy.
- Za mała średnica albo zbyt długi odcinek, co podnosi opory przepływu i dusi wentylację.
- Brak sensownego odprowadzenia skroplin, a potem wilgoć zaczyna pracować przeciwko instalacji.
- Montaż w gruncie, który jest ewidentnie niekorzystny, bez wcześniejszej analizy i bez korekty projektu.
- Brak filtracji i dostępu serwisowego, przez co czyszczenie staje się problemem zamiast rutyną.
- Oczekiwanie, że system schłodzi dom jak klimatyzator, choć jego rola polega na wstępnym przygotowaniu powietrza.
Warto też pamiętać o jednym technicznym detalu: im bardziej skomplikowany przebieg instalacji i im więcej załamań, tym większe straty ciśnienia. W praktyce oznacza to, że czasem lepszy jest prostszy układ, ale dobrze policzony, niż efektowna, rozgałęziona konstrukcja bez przemyślanego przepływu. Skoro ryzyka są już jasne, zostaje najważniejsze pytanie: kiedy ta inwestycja naprawdę ma sens.
Kiedy ta instalacja naprawdę pracuje na komfort
Najbardziej przekonujące realizacje to te, w których wszystko jest spójne od początku do końca. Gdy dom ma sensowną wentylację mechaniczną, odpowiednio dobrany układ gruntu i miejsce na poprawny montaż, taki system po prostu robi swoje bez zwracania na siebie uwagi. I właśnie o to chodzi w instalacjach domowych: o efekt, a nie o samą nowinkę techniczną.
- Masz zaprojektowaną rekuperację i chcesz poprawić komfort nawiewu przez cały rok.
- Działka daje miejsce na wykop, prowadzenie tras i późniejszy serwis.
- Grunt nie jest skrajnie suchy ani problematycznie podmokły.
- Projekt uwzględnia higienę, filtrację, spadki i odprowadzenie skroplin.
- Traktujesz GWC jako wsparcie instalacji, a nie zamiennik klimatyzacji.
Jeśli miałbym sprowadzić temat do jednego zdania, powiedziałbym tak: w dobrze zaprojektowanym domu taki układ poprawia bilans komfortu przez cały rok, ale nie wybacza przypadkowego montażu. Gdy robi się go z głową, działa spokojnie i bez fajerwerków, a właśnie takie rozwiązania w budownictwie cenię najbardziej.
