Najłatwiej rozpoznasz go po metalowych elementach na dachu, ścianach i przy gruncie
- Na dachu widać zwykle zwody, czyli pręty, drut albo siatkę przejmującą wyładowanie.
- Po elewacji schodzą przewody odprowadzające, najczęściej prowadzone pionowo i możliwie prosto.
- Przy ziemi znajduje się złącze kontrolne, a sam uziom jest zazwyczaj ukryty.
- Na dachach skośnych układ bywa dyskretny, a na płaskich częściej przypomina siatkę.
- Nie każdy metalowy element na dachu jest częścią ochrony odgromowej.
Najkrótszy obraz instalacji na domu

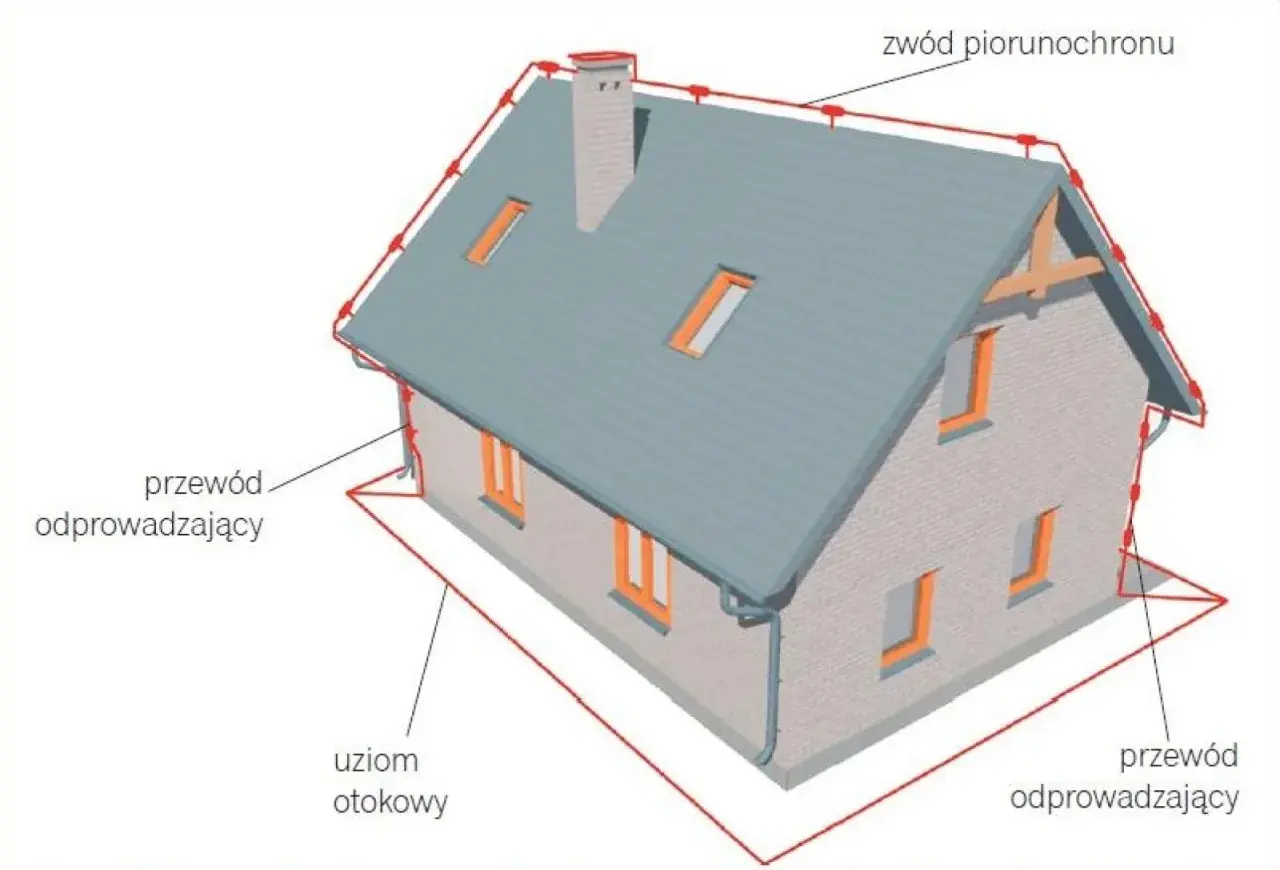

Jeśli spojrzysz na dom z zewnątrz, zwykle zobaczysz trzy rzeczy: metalowe elementy na dachu, pionowe przewody na elewacji i zakończenie przy ziemi. To właśnie one tworzą zewnętrzną ochronę odgromową, a nie pojedynczy pręt wbity gdzieś obok budynku.
Na dachu elementy przejmujące wyładowanie mogą wyglądać jak cienkie druty, pręty albo niewielkie masztowe zakończenia. Na ścianie częściej widać proste, pionowe linie prowadzone możliwie najkrótszą drogą do gruntu. Sam uziom najczęściej jest ukryty, więc nie rzuca się w oczy, mimo że to on domyka cały układ.
Żeby nie zatrzymać się na samym obrazie, rozbijmy ten układ na części.
Z czego składa się system i co faktycznie widać
W domu jednorodzinnym największe znaczenie ma część zewnętrzna, bo to ją zazwyczaj rozpoznasz na pierwszy rzut oka. Każdy element wygląda trochę inaczej, a część z nich bywa zamaskowana przez projekt lub przez sam materiał dachu.
- Zwody - to elementy na dachu, najczęściej w postaci drutu, pręta albo siatki. W praktyce wyglądają jak cienkie metalowe linie ułożone wzdłuż kalenicy, krawędzi albo wokół wystających części dachu.

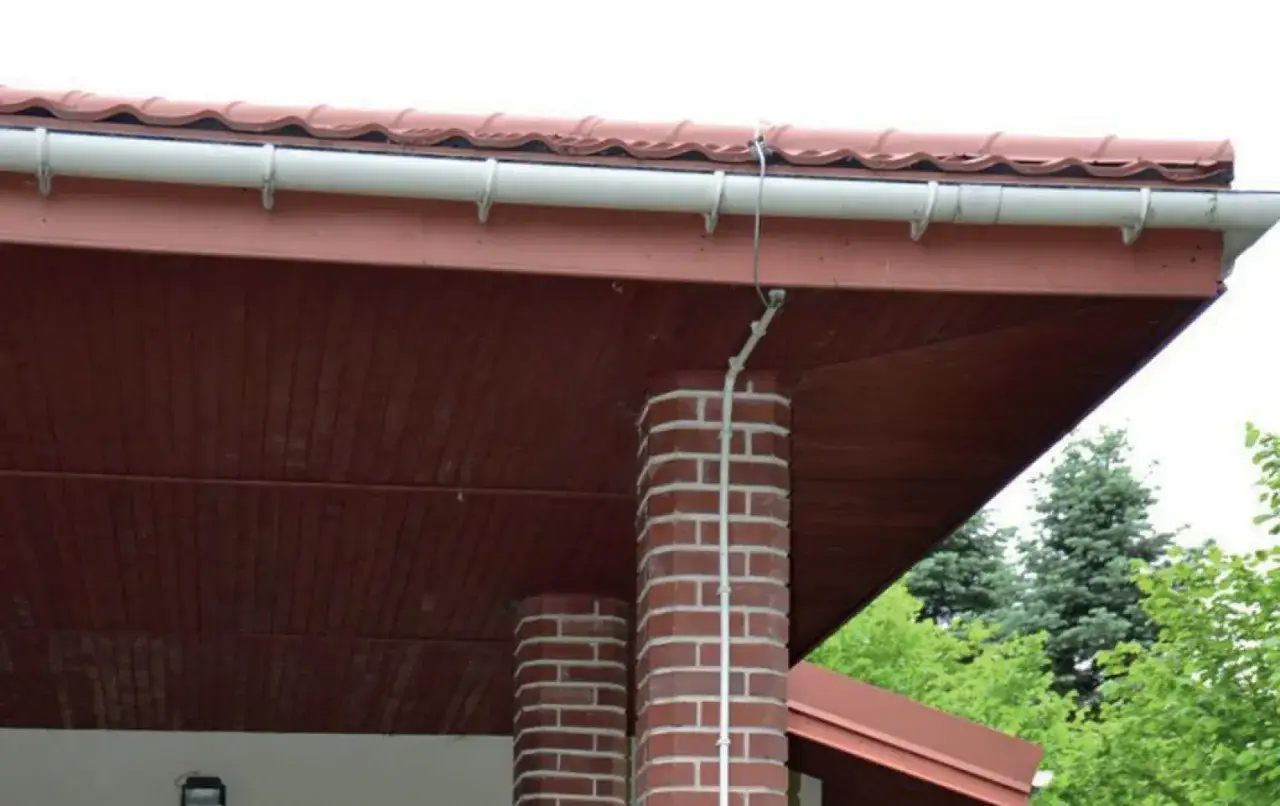

- Przewody odprowadzające - schodzą po elewacji w dół. Najczęściej biegną pionowo, przy narożnikach budynku lub w miejscach, gdzie nie rzucają się mocno w oczy.
- Złącza kontrolne - małe, metalowe połączenia dostępne zwykle blisko gruntu. Dla laika wyglądają niepozornie, ale pozwalają sprawdzić ciągłość instalacji bez rozbierania ściany.
- Uziom - część ukryta w ziemi. Tego nie zobaczysz z zewnątrz, ale właśnie tutaj energia ma bezpiecznie trafić do gruntu.
- Ograniczniki przepięć - to już element wewnętrzny, zwykle w rozdzielnicy elektrycznej. Nie wyglądają jak piorunochron na dachu, ale często idą w parze z ochroną odgromową domu.
Jeżeli ktoś pokazuje Ci sam dach bez przewodów na elewacji, to jeszcze nie znaczy, że instalacji nie ma. Czasem jest po prostu prowadzona inaczej albo schowana lepiej niż oczekuje obserwator. Z tego właśnie powodu warto spojrzeć na różne typy dachów osobno.
Jak zmienia się wygląd zależnie od rodzaju dachu
| Rodzaj dachu | Co zwykle widać | Jak to odbiera oko z zewnątrz |
|---|---|---|
| Dach skośny | Drut lub pręt wzdłuż kalenicy, pojedyncze iglice przy kominach, pionowe przewody schodzące po ścianach | Najczęściej dość czytelny układ, ale nadal stosunkowo dyskretny |
| Dach płaski | Siatka przewodów albo układ zwodów na wspornikach ponad pokryciem | Wygląda bardziej technicznie, czasem jak delikatna kratownica na dachu |
| Dach z blachy | Często mniej osobnych elementów, czasem tylko wyprowadzenia i połączenia przy krawędziach | Może wyglądać bardzo oszczędnie, bo część funkcji przejmuje samo pokrycie |
| Dach z wieloma lukarnami i kominami | Więcej odcinków, większa liczba iglic i obejść wokół przeszkód | Układ jest gęstszy, bo trzeba objąć każdy wystający fragment bryły |
W praktyce projektant dobiera układ do bryły budynku, dlatego dwa podobne domy mogą wyglądać zupełnie inaczej. W jednym zobaczysz wyraźną siatkę, w drugim tylko kilka punktów i pionowych przewodów. To prowadzi do częstego nieporozumienia, bo nie wszystko metalowe na dachu jest od razu elementem ochrony odgromowej.
Co najczęściej myli się z instalacją odgromową
W terenie widzę, że najwięcej pomyłek bierze się z patrzenia tylko na sam metal. Tymczasem piorunochron nie jest ozdobą, przypadkowym uchwytem ani elementem wentylacji.
- Anteny - potrafią stać na dachu bardzo blisko zwodów, ale nie pełnią tej samej funkcji.
- Metalowe rury i obróbki - wyglądają podobnie, jednak same z siebie nie tworzą pełnej ochrony.
- Uchwyty rynien - są częścią odwodnienia dachu, nie układu odgromowego.
- Śniegołapy i barierki - często mylą się z przewodami, szczególnie z daleka, ale nie odprowadzają prądu piorunowego.
- Maszty telewizyjne lub solarne - mogą stać w pobliżu instalacji, lecz to osobne systemy.
Jest też drugi ważny wyjątek: metalowe pokrycie dachu czasem przejmuje część funkcji zwodów, więc system nie musi wyglądać jak zestaw widocznych prętów. Dlatego sam wygląd nie wystarcza, żeby ocenić, czy budynek jest zabezpieczony.
Dlaczego część systemu bywa prawie niewidoczna
W nowszych domach przewody prowadzi się tak, żeby nie psuły bryły budynku. Często trafiają przy narożniki, pod okap albo do prowadnic, które z daleka są prawie niezauważalne. Z zewnątrz wygląda to spokojniej, ale technicznie nadal działa tak samo.
Niektóre elementy są też po prostu ukryte z definicji. Uziom siedzi w gruncie, połączenia bywają w strefie przyziemia, a część ochrony przepięciowej pracuje w rozdzielnicy elektrycznej. To dlatego ktoś może patrzeć na dom i mówić: „tu nic nie widać”, choć instalacja jest wykonana poprawnie.
Warto też pamiętać o estetyce. Dobrze zaprojektowana ochrona odgromowa nie musi wyglądać ciężko ani chaotycznie. Jeśli widzisz przewody poprowadzone równo, bez ostrych załamań i bez przypadkowych obejść, to zwykle dobry znak. Po takim oglądzie zostaje już tylko praktyczne pytanie: czy wszystko da się ocenić bez wchodzenia na dach?
Na co spojrzeć przed przeglądem albo po remoncie dachu
Jeśli oceniam instalację tylko z zewnątrz, sprawdzam kilka rzeczy od razu. To nie zastępuje pomiarów, ale pozwala szybko wyłapać problemy, które najczęściej pojawiają się po remoncie, wichurze albo po latach eksploatacji.
- Czy przewody nie odstały od ściany i nie są zerwane na uchwytach.
- Czy zaciski i połączenia nie są skorodowane, poluzowane albo wyraźnie odbarwione.
- Czy zwody na dachu nie są wygięte, przesunięte lub oderwane przy kominie i kalenicy.
- Czy po ociepleniu albo wymianie elewacji nie zniknęły uchwyty i nie zmieniła się trasa przewodów.
- Czy po wymianie pokrycia dachowego ktoś nie odłączył fragmentu instalacji i nie zostawił jej w niepełnym stanie.
Przy okazji przypomnę jedną rzecz praktyczną: GUNB zalicza instalację piorunochronną do pięcioletniej kontroli obiektu, więc po kilku sezonach albo po większej ingerencji w dach to nie jest detal, który warto odkładać na później. Ja traktuję to prosto - jeśli widać ślady korozji, luźne elementy albo niepewną trasę przewodów, lepiej wezwać fachowca niż zgadywać. W ochronie odgromowej liczy się nie tylko to, jak system wygląda, ale też czy cała droga od dachu do gruntu jest ciągła i pewna.
Jak rozpoznać, że instalacja wygląda sensownie bez zgadywania
Najprostsza zasada jest taka: dobry układ odgromowy jest czytelny, logiczny i nie wygląda jak zlepek przypadkowych elementów. Na dachu powinien obejmować miejsca najbardziej narażone, na ścianie powinien schodzić możliwie prosto, a przy gruncie musi mieć punkt do kontroli. Jeśli zamiast tego widzisz prowizorkę, ostre załamania albo elementy podłączone „byle gdzie”, to już sygnał ostrzegawczy.
W domach jednorodzinnych nie zawsze da się to ocenić z ulicy, i właśnie to jest uczciwy wniosek z tego tematu. Piorunochron może być bardzo widoczny, ale równie dobrze może niemal zniknąć w bryle budynku. Dlatego przy ocenie patrzę nie na efekt wizualny sam w sobie, tylko na to, czy instalacja ma sens techniczny, jest równo poprowadzona i nie została naruszona przez późniejsze prace na dachu.
Jeżeli po remoncie dachu albo po kilku latach bez przeglądu coś wygląda niepewnie, traktuję to jako sygnał do kontroli przez elektryka z doświadczeniem w ochronie odgromowej. Tu liczy się ciągłość połączeń, stan zacisków i poprawna droga do gruntu, a nie sam efekt wizualny. To właśnie dlatego dobrze wykonana instalacja może wyglądać skromnie, ale nadal robić dokładnie to, czego od niej oczekujesz.
