W rozdzielaczu podłogówki jedno ustawienie potrafi przesądzić o komforcie w całym domu: czy rotametry są na zasilaniu, czy na powrocie, jak czytać przepływy i czy da się później sensownie wyregulować pętle. W typowej instalacji domowej odpowiedź jest dość prosta, ale są wyjątki, które łatwo przeoczyć przy montażu albo wymianie rozdzielacza. Poniżej pokazuję, jak to rozpoznać, jak nie pomylić zasilania z powrotem i jak ustawić przepływy bez zgadywania.
Najważniejsze rzeczy, które warto wiedzieć przed regulacją rozdzielacza
- W typowej podłogówce rotametry montuje się na zasilaniu, a zawory odcinające lub termostatyczne zostają na powrocie.
- Najpierw sprawdź oznaczenia belki, strzałki kierunku przepływu i skalę przepływomierza, a nie tylko to, czy element jest na górze czy na dole.
- Przy rozruchu instalacji w domu przepływy zwykle ustawia się w zakresie około 0,8-2,5 l/min na pętlę, ale punkt wyjścia zależy od projektu.
- Jeśli rotametr pokazuje zero mimo pracy pompy, przyczyną częściej jest powietrze, zamknięty zawór albo zły montaż niż sam uszkodzony wskaźnik.
- Przy temperaturze zasilania podłogówki rzędu 35-45°C każdy błąd w równoważeniu przepływów szybciej wychodzi na jaw niż w klasycznych grzejnikach.
Krótka odpowiedź, żeby nie popełnić błędu przy montażu
W typowym domu rotametry montuje się na belce zasilającej rozdzielacza podłogowego. Na powrocie zostają zwykle zawory, na których montuje się siłowniki albo nastawy odcinające. To nie jest kaprys producentów, tylko układ, który ułatwia regulację, odczyt i późniejszą diagnostykę.
Najkrócej: jeśli rozważasz, czy rotametry są na zasilaniu, czy na powrocie, w standardowej podłogówce najczęściej trafiają na zasilanie. Zastrzeżenie jest jedno, ale ważne: zawsze sprawdzaj konkretny model rozdzielacza, bo zdarzają się zestawy opisane odwrotnie albo przerobione przez poprzedniego instalatora. Właśnie dlatego nie ufam samemu położeniu belek, dopóki nie zobaczę oznaczeń na korpusie.
To właśnie te oznaczenia najlepiej pokazują, jak czytać rozdzielacz, więc w następnej części pokazuję, na co patrzeć w pierwszej kolejności.

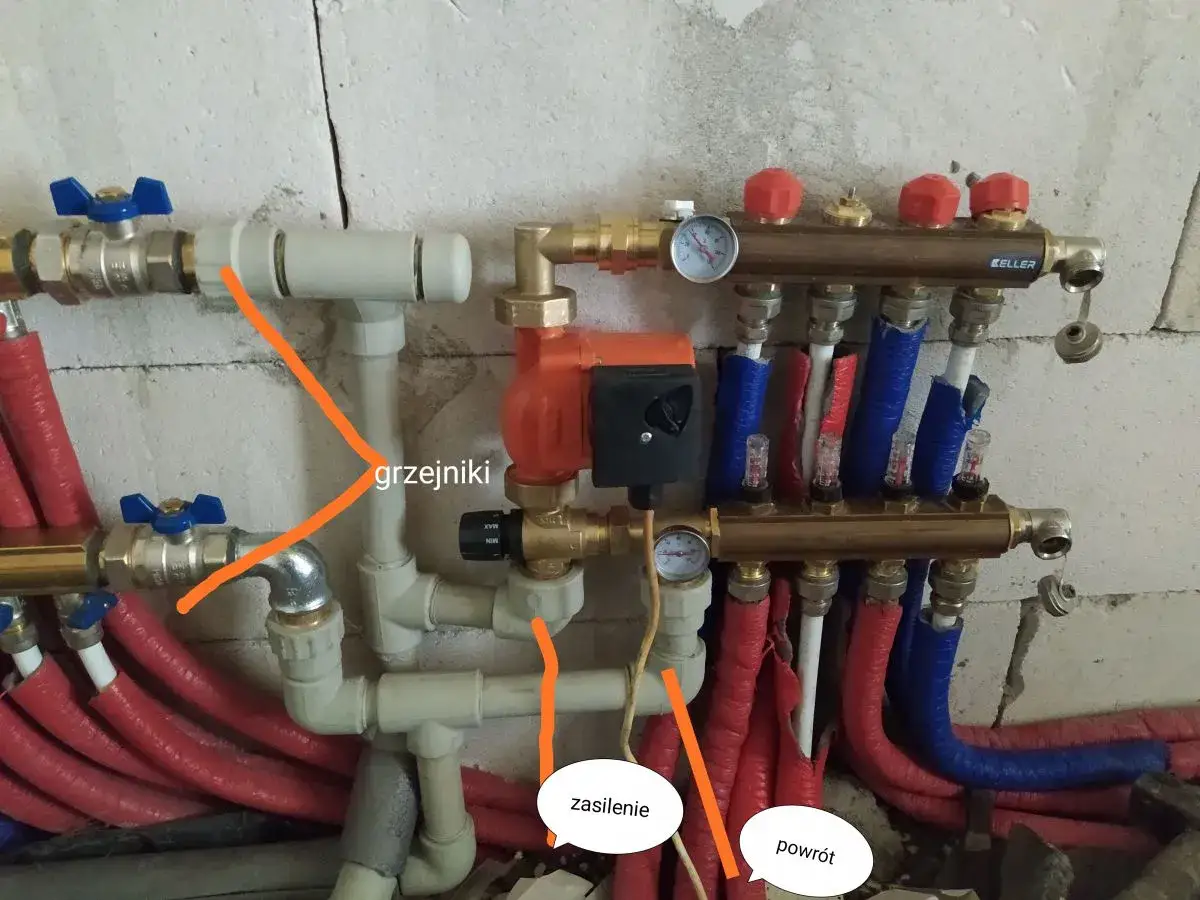

Jak rozpoznać stronę zasilania i powrotu na rozdzielaczu
Najpierw szukam napisów na belce: „zasilanie” i „powrót” albo symboli kierunku przepływu. To najpewniejsza wskazówka, bo układ górna-belka/dolna-belka nie zawsze mówi całą prawdę. Dopiero później patrzę na to, gdzie producent umieścił rotametry, a gdzie zawory pod siłowniki.
| Co sprawdzić | Co zwykle oznacza | Na co uważać |
|---|---|---|
| Napisy „zasilanie” i „powrót” | Najszybsza i najpewniejsza wskazówka | Nie zakładaj, że górna belka zawsze jest zasilaniem |
| Strzałki kierunku przepływu | Pokazują, gdzie ma iść woda | Po przeróbkach instalacji strzałki mogą nie zgadzać się z faktycznym podłączeniem |
| Skala rotametru | Pokazuje przepływ w l/min | Na różnych modelach skala i sposób odczytu bywają odwrócone |
| Pozycja siłowników | Najczęściej siedzą na belce powrotnej | To nie jest reguła absolutna, ale bardzo dobry trop |
W praktyce nie opieram się wyłącznie na tym, czy element jest „na górze” czy „na dole”. Przy modernizowanych instalacjach można spotkać układ odwrócony, a wtedy samo spojrzenie na rozdzielacz prowadzi na skróty, które kończą się błędną regulacją. Jeśli oznaczenia są słabo widoczne, lepiej sięgnąć do dokumentacji modelu niż zgadywać na oko.
Gdy już wiadomo, którędy płynie woda, łatwiej zrozumieć, dlaczego przepływomierze najczęściej trafiają właśnie na tę stronę.

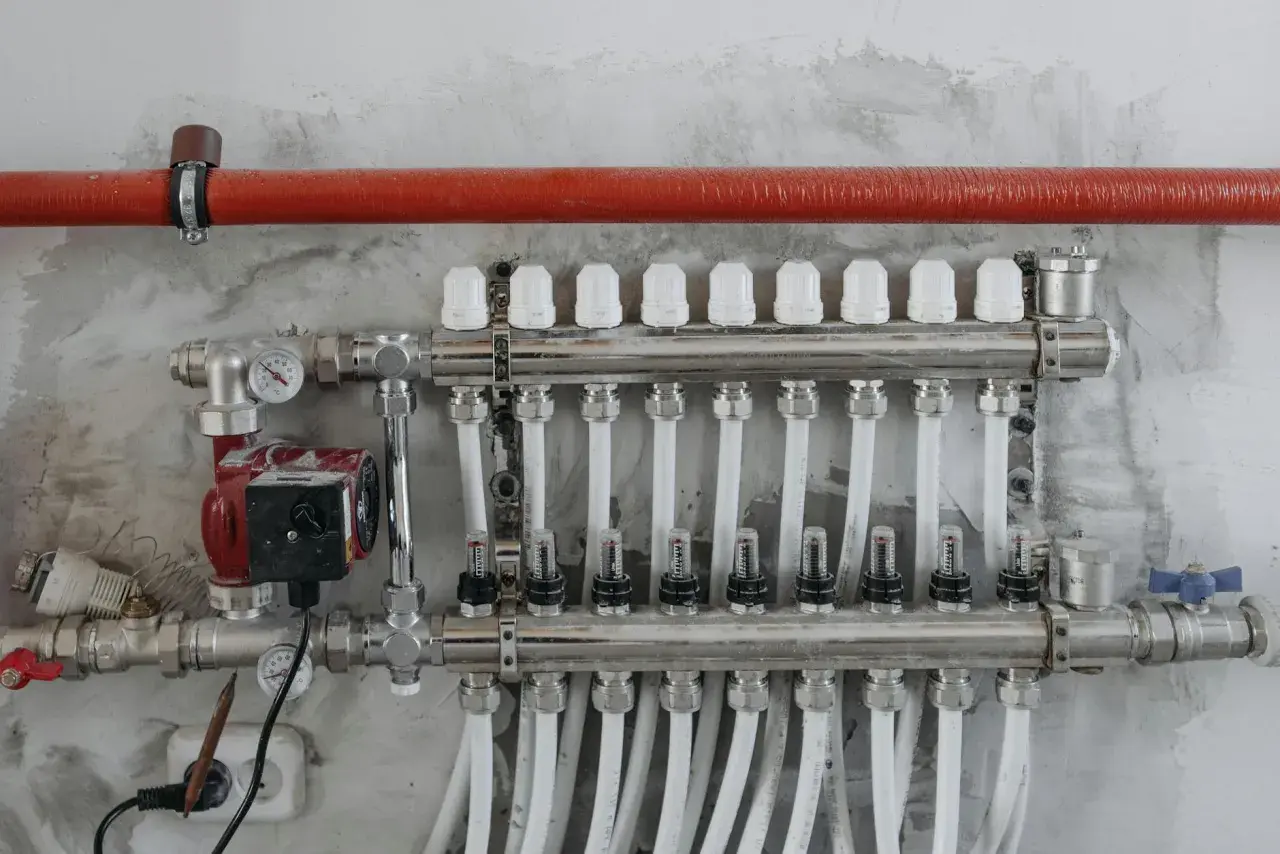

Dlaczego rotametry zwykle trafiają na zasilanie
Najprościej: na zasilaniu masz najczytelniejszy punkt odniesienia do regulacji. Przepływomierz pokazuje, ile wody rzeczywiście wchodzi do pętli, więc odczyt jest intuicyjny przy balansowaniu całej instalacji. W domu z kilkoma obiegami i różnymi długościami rur to naprawdę ułatwia życie.
Drugi powód jest bardziej praktyczny niż teoretyczny. Na powrocie częściej montuje się zawory termostatyczne albo miejsca pod siłowniki, czyli elementy sterowane przez termostaty pokojowe. Dzięki temu przepływomierze pozostają w jednym miejscu, a zamykanie i otwieranie pętli odbywa się po drugiej stronie rozdzielacza.Jest jeszcze kwestia eksploatacji. Przy zasilaniu szybciej widać, czy pętla pracuje poprawnie, czy tylko częściowo się przytyka, bo układ jest zapowietrzony albo pompa nie daje już zapasu. Wiele modeli domowych rotametrów pracuje w zakresie około 0,5-3,5 l/min, więc przy nietypowych odczytach od razu widać, że problem może leżeć po stronie hydrauliki całej instalacji, a nie samego wskaźnika.
Skoro układ jest już logiczny, warto zobaczyć, co zmienia się wtedy, gdy producent przewidział inną stronę montażu.
Co się zmienia, gdy rotametr trafi na powrót
Sam pomiar przepływu nadal działa, ale zmienia się ergonomia i sposób regulacji. Trzeba wtedy bardzo dokładnie pilnować, po której stronie znajduje się skala i jak producent opisał otwieranie oraz zamykanie zaworu. W części modeli obrót, który otwiera przepływ na zasilaniu, będzie dawał odwrotny efekt na powrocie.
To właśnie tutaj najczęściej pojawiają się pomyłki przy wymianie samego przepływomierza albo po przeróbce rozdzielacza. Ktoś widzi „takie samo” urządzenie, wkręca je w nowe miejsce i zakłada, że będzie działało identycznie. W praktyce wystarczy odwrócić stronę montażu, żeby skala była mniej czytelna, a nastawa przestała być intuicyjna.
Warto też pamiętać, że rotametr na powrocie nie rozwiązuje problemu źle zaprojektowanej instalacji. Jeśli pętla jest za długa, rura za ciasna albo pompa ma zbyt mały zapas, sam wskaźnik tylko pokaże ograniczenie. Nie zrobi z instalacji, która ledwo pracuje, układu dobrze zrównoważonego.
Różnica między zasilaniem a powrotem nie sprowadza się więc do samego „gdzie go przykręcić”. Chodzi o to, czy rozdzielacz będzie prosty do odczytania, łatwy do wyregulowania i odporny na błędy podczas serwisu. Z tego powodu następny krok to już nie montaż, tylko praktyczne ustawienie przepływów.
Jak ustawić przepływy, żeby podłogówka grzała równo
Przy uruchamianiu instalacji zaczynam od prostego porządku: wszystkie pętle otwarte, układ odpowietrzony, pompa ustawiona na sensowny bieg, a przepływy dopiero potem korygowane. Jeśli od razu „dokręcasz na czuja”, łatwo zgubić punkt wyjścia i nie wiadomo już, co poprawiło, a co pogorszyło efekt. W domu najlepiej sprawdza się spokojna regulacja małymi krokami.
W instalacjach domowych orientacyjnie przyjmuje się też, że pętla z rurą 16 mm nie powinna zwykle przekraczać około 100 m, a przy rurze 20 mm około 120 m. To nie zastępuje projektu, ale dobrze pokazuje, kiedy problemem nie jest sam rotametr, tylko zbyt ambitna długość obiegu.
- Najpierw odpowietrz rozdzielacz i sprawdź, czy rotametry reagują na zmianę nastawy.
- Ustaw przepływy startowe według długości pętli: krótsze obiegi zwykle zaczynają się od około 0,8-1,0 l/min, średnie od 1,0-1,5 l/min, a dłuższe od 1,5-2,0 l/min.
- Jeżeli instalacja ma duże strefy dzienne albo długie pętle, czasem trzeba dojść wyżej, ale to zawsze zależy od projektu i oporów.
- Po 24-48 godzinach sprawdź temperaturę pomieszczeń i skoryguj tylko te pętle, które wyraźnie odstają.
- Zmiany rób małe, zwykle po 0,2-0,3 l/min na jednej pętli, a nie na wszystkich naraz.
Przy ogrzewaniu podłogowym temperatura zasilania zwykle mieści się w zakresie 35-45°C, a różnica między zasilaniem a powrotem najczęściej wynosi kilka stopni. Jeśli ta różnica jest zbyt mała, przepływ bywa za duży; jeśli zbyt duża, pętla może dostawać za mało wody. To dobry, prosty punkt kontrolny, który pomaga odróżnić błąd regulacji od problemu z pompą albo zapowietrzeniem.
Nie szukałbym jednego „magicznego” przepływu dla całego domu. Łazienka, mały pokój i strefa dzienna zwykle potrzebują innych nastaw, bo mają różne długości pętli i inne straty ciepła. Właśnie dlatego warto znać najczęstsze błędy, bo one potrafią zepsuć nawet poprawnie dobrany układ.
Najczęstsze błędy, które psują odczyt i regulację
Najbardziej kosztowny błąd to założenie, że górna belka zawsze oznacza zasilanie, a dolna powrót. W nowych zestawach często tak jest, ale przy modernizacjach i mieszanych kompletach bywa inaczej. Jeśli człowiek oprze się tylko na położeniu belek, bardzo łatwo zacznie kręcić nie tym elementem, który trzeba.
- Pomylenie strony montażu - rotametr działa, ale skala jest nieczytelna albo odczyt jest odwrócony.
- Zamknięte zawory lub siłowniki - przepływ na wskaźniku spada do zera mimo pracy pompy.
- Powietrze w pętli - rotametr „faluje” albo pokazuje niestabilny przepływ.
- Za mała wydajność pompy - szczególnie przy długich pętlach i większym domu.
- Brak równoważenia - krótkie pętle zabierają przepływ długim, więc część pomieszczeń niedogrzewa.
Jeżeli rotametr nie pokazuje przepływu, nie zakładałbym od razu, że sam wskaźnik jest uszkodzony. Najpierw sprawdzam odpowietrzenie, filtry, ustawienia pompy i to, czy któryś obieg nie został przymknięty przez sterowanie. W instalacjach domowych to właśnie proste rzeczy najczęściej robią największą różnicę.
Warto też uważać na przesadne „dokręcanie” rotametrów, żeby wyrównać temperatury między pokojami. To zwykle maskuje problem zamiast go rozwiązywać. Jeśli jakaś pętla wymaga skrajnej nastawy, przyczynę trzeba szukać w projekcie, długości obiegu albo hydraulice całego rozdzielacza. Z tego płynnie przechodzę do kontroli przed sezonem, bo tam najczęściej da się wyłapać większość problemów.
Co sprawdzić przed sezonem, żeby rozdzielacz nie zaskoczył w zimie
Przed startem sezonu grzewczego robię zawsze ten sam krótki przegląd: filtr, odpowietrzenie, ruchomość zaworów i stan odczytu na rotametrach. To banalne czynności, ale w praktyce potrafią uratować cały układ przed nierówną pracą w pierwszych chłodnych dniach. W domu nie chodzi o pokazową regulację, tylko o to, żeby instalacja startowała przewidywalnie.
Jeśli masz układ z siłownikami, sprawdź też, czy każdy z nich reaguje na sygnał z termostatu i czy nie blokuje przepływu w momencie, gdy powinien być otwarty. W instalacjach mieszanych, zwłaszcza przy pompie ciepła albo niskotemperaturowym kotle, taka kontrola jest szczególnie ważna, bo margines błędu jest mniejszy niż w starszych układach grzejnikowych. Ja traktuję to jako prosty test funkcjonalny, nie jako zbędny rytuał.
Jeżeli po takim sprawdzeniu jedna pętla nadal odstaje, nie walczyłbym już samym przekręcaniem wskaźnika. Wtedy sens ma pomiar temperatur, ocena długości obiegu i ewentualna korekta po stronie instalatora. A kiedy rozdzielacz nie jest standardowy, najbardziej rozsądna zostaje jedna zasada.
Najrozsądniejsza zasada, gdy rozdzielacz nie wygląda standardowo
Jeżeli rozdzielacz ma inne oznaczenia niż większość spotykanych zestawów, traktuję instrukcję producenta jako nadrzędną wobec ogólnych schematów. To ważniejsze niż przyzwyczajenie, że „zawsze tak się montuje”. W praktyce ważniejsze od samego miejsca montażu jest to, czy dany rozdzielacz został przewidziany do takiej konfiguracji i czy da się go potem wyregulować bez kombinowania.
W typowej domowej podłogówce najbezpieczniej założyć układ z przepływomierzami na zasilaniu i zaworami na powrocie. Jeśli jednak trafisz na rozwiązanie odwrotne, nie wymuszaj standardu na siłę. Sprawdź oznaczenia, ustawienia wrzecion, kierunek przepływu i zakres pracy rotametrów, a dopiero potem wykonuj regulację. Taka kolejność oszczędza i czas, i nerwy, zwłaszcza w domu, w którym kilka pętli ma różne długości i różne wymagania cieplne.
Jeśli dobrze odczytasz układ już na starcie, regulacja staje się zwykłą czynnością serwisową, a nie zgadywanką. I dokładnie o to chodzi w domowej instalacji: ma działać równo, przewidywalnie i bez niepotrzebnych poprawek po każdym spadku temperatury na zewnątrz.
